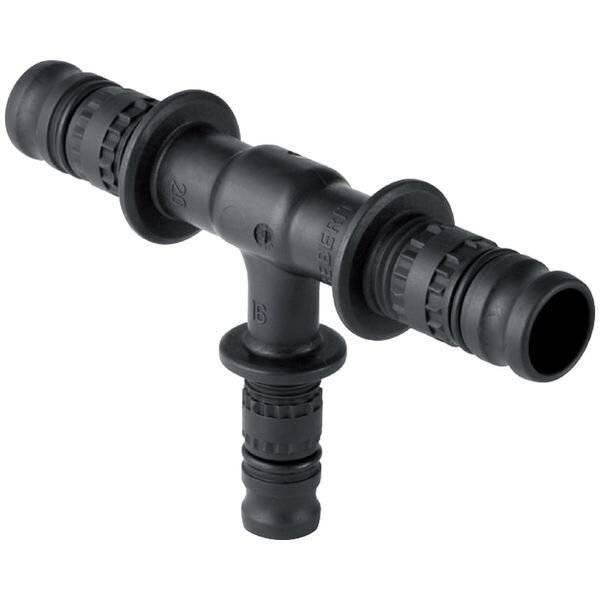

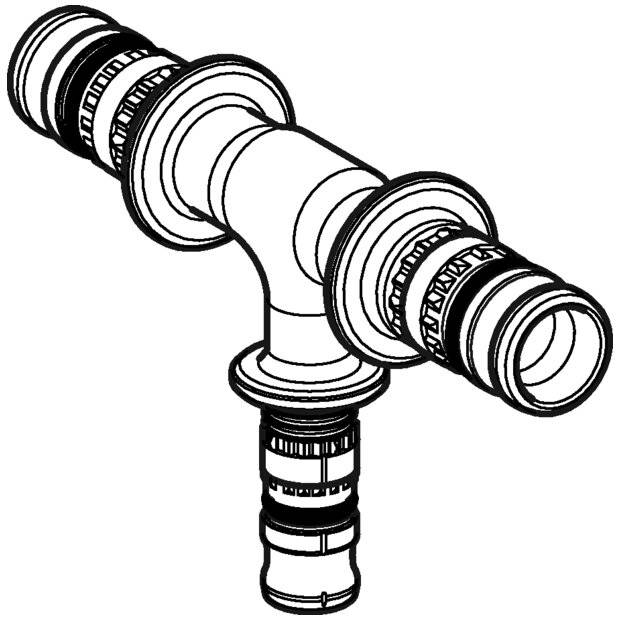

Geberit Mepla T-Stück reduziert PVDF, D 50mm, D1 32mm, D2 626319005
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Highlights & Details
- Verwendungszwecke - Für Trinkwasser kalt und warm - Für Heizungswasser - Für Kühlwasser ohne Frostschutzmittel - Für Kühlwasser mit Frostschutzmittel - Für Betriebswasser - Für aufbereitete Wässer - Für Regenwasser mit pH-Wert6,0 - Für Meerwasser - Für Löschwasser (nass) - Für Löschwasser (nass/trocken, trocken) - Für Chemikalien und technische Fluide - Für Druckluft (Reinheitsklasse Öl 0-3) - Für Unterdruck - Für Inertgase (z. B. Stickstoff) - Für Haustechnik, Industrie und Schiffbau - Verwendungsübersicht: Geberit Mepla Eigenschaften - Unverpresst undicht - O-Ring aus EPDM - Pressnippel mit transparenter Schutzkappe Fabrikat: Geberit Typ: Mepla Artikel-Nr.: 626.319.00.5
Technische Daten
- Hersteller-Warengruppe: Versorgungssysteme
- Hersteller-Produktgruppe: Mepla Fittings
- Hersteller-Artikelnummer: 626319005
- Ausführung: T-Stück
- Anschluss 1: Schiebeende
- Anschluss 2: Schiebeende
- Winkel: 90
- Fließende Ausführung (mit Innenradius): nein
- Oberflächenschutz Anschluss 1: unbehandelt
- Oberflächenbehandlung Anschluss 1: unbehandelt
- Oberflächenschutz Anschluss 2: unbehandelt
- Oberflächenbehandlung Anschluss 2: unbehandelt
- Werkstoff des Anschlusses 3: Polyvinylidenfluorid (PVDF)
- Oberflächenschutz Anschluss 3: unbehandelt
- Oberflächenbehandlung Anschluss 3: unbehandelt
- Hauptfarbe Fitting: schwarz
- Mit Verbindungsanzeige: nein
- Verschlossen: ja
- Mit Dichtungsmaterial: ja
- Nenndurchmesser Anschluss 2: DN 40
- Nenndurchmesser Anschluss 3: DN 40
- Anschluss 3: Schiebeende
- Mit Entleerungsventil: nein
- Mit Entlüfter: nein
- Rohraußendurchmesser Anschluss 1: 50
- Rohraußendurchmesser Anschluss 2: 32
- Rohraußendurchmesser Anschluss 3: 50
- Länge Anschluss 1: 80
- Länge Anschluss 2: 76
- Arbeitslänge Anschluss 1: 30
- Arbeitslänge Anschluss 2: 38
- Länge Anschluss 3: 80
- Arbeitslänge Anschluss 3: 30
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Reduzierend: nein
- Nenndurchmesser Anschluss 1: DN 40
- Mit thermischer Isolierung: nein
- Zugfest: ja
- Systemgebunden: ja
- Werkstoff des Anschlusses 1: Polyvinylidenfluorid (PVDF)
- Werkstoff des Anschlusses 2: Polyvinylidenfluorid (PVDF)
- Mehrteilig: nein
- Abm.
(Ø) 50 mm
- Durchmesser
50 mm
- Inhalt
1 St.
- Material
Polyvinylidenfluorid
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 851793473 Geberit Mepla T-Stück reduziert PVDF, D 50mm, D1 32mm, D2 626319005
Beschreibung
Das Geberit Mepla T-Stück aus PVDF ermöglicht eine zuverlässige Abzweigung in Versorgungssystemen der Haustechnik, Industrie und im Schiffbau. Das Formteil ist für eine dauerhafte, zugfeste Rohrverbindung konzipiert und bietet durch die Eigenschaft unverpresst undicht eine erhöhte Sicherheit bei der Montage.
Robuste Konstruktion und MontageDas T-Stück verfügt über drei Schiebeenden, die eine präzise Ausrichtung in einem 90-Grad-Winkel ermöglichen. Die integrierte EPDM-Dichtung sorgt für eine zuverlässige Abdichtung des Systems. Dank der Materialwahl aus Polyvinylidenfluorid ist das Fitting widerstandsfähig und für anspruchsvolle Einsatzbereiche geeignet.
Die Konstruktion ist für eine stabile Installation ausgelegt. Mit einem Außendurchmesser von 50 mm an den Anschlüssen 1 und 3 sowie 32 mm am Anschluss 2 bietet das Bauteil eine passgenaue Lösung für entsprechende Rohrdimensionen. Die Eigenschaft unverpresst undicht ermöglicht eine einfache Kontrolle während der Installation.
Technische Daten
Werkstoff: Polyvinylidenfluorid (PVDF)
Winkel: 90 °
Rohraußendurchmesser Anschluss 1: 50 mm
Rohraußendurchmesser Anschluss 2: 32 mm
Rohraußendurchmesser Anschluss 3: 50 mm
Dichtungsmaterial: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Länge: 16 cm
Z-Maß: 3 cm
Das T-Stück kombiniert einen widerstandsfähigen PVDF-Werkstoff mit einer 90-Grad-Geometrie für den Einsatz in verzweigten Rohrleitungen. Mit den Abmessungen von 50 mm und 32 mm Außendurchmesser sowie der zugfesten Ausführung eignet sich das Bauteil ideal für eine sichere und langlebige Installation in professionellen Versorgungssystemen.
