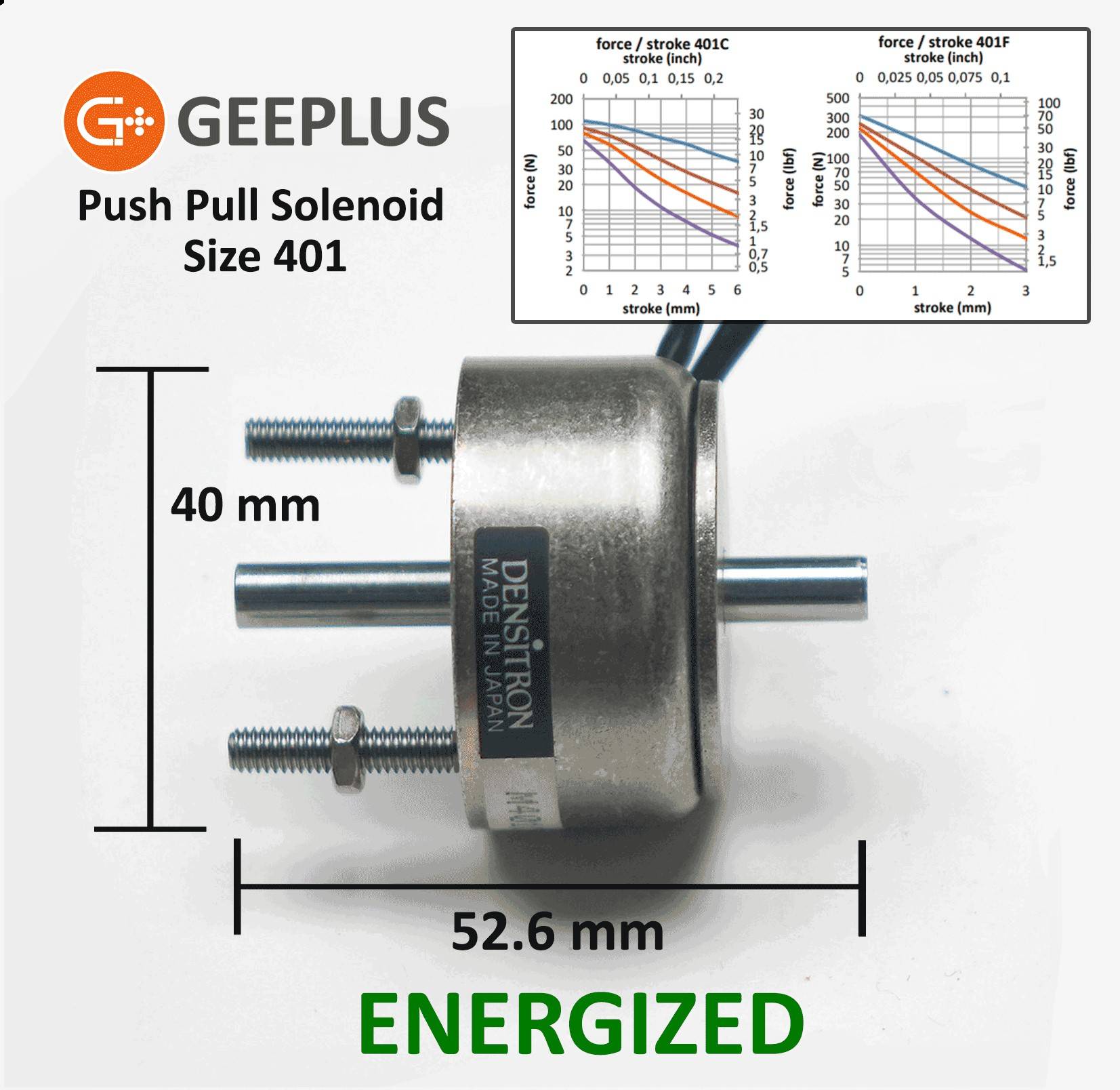

Geeplus Push/Pull-Hubmagnet (Kurzhubmagnet) M401C-25P, Ø40 x 22mm, 12,5W Dauer, bis 6mm Hub, Haltekraft >50N bei 100%ED kaufen

Geeplus Push/Pull-Hubmagnet (Kurzhubmagnet) M401C-25P, Ø40 x 22mm, 12,5W Dauer, bis 6mm Hub, Haltekraft >50N bei 100%ED-0

Geeplus Push/Pull-Hubmagnet (Kurzhubmagnet) M401C-25P, Ø40 x 22mm, 12,5W Dauer, bis 6mm Hub, Haltekraft >50N bei 100%ED-1

1/2

Produkt-Art

Hubmagnet

Gehäuseform

Rund

Ausführung

nicht magnetisch (stromloser Zustand)

Nennspannung

6.6 V/DC

Länge

22 mm

Datenblatt (PDF)

Geeplus

Lieferung Fr., 4. Sept.

1 Stück

Verkauf und Versand:

Actronic-Solutions GmbH AT Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 120,00 / Stück)

€ 120,00

steuerfreie IGL

€ 12,50

Nur noch 1 Stück verfügbar

Rechtliche Bedenken melden

Highlights & Details

GEEPLUS Push Pull Hubmagnet M224C-6V

Hubmagnet für hohe Haltekraft
optional flacher Anker verfügbar
weitere Wicklungsoptionen verfügbar
optional SAE-Maße
kundenspezifische Ausführungen möglich

Unser Service für Sie

Technische Daten

Geeplus Push/Pull-Hubmagnet (Kurzhubmagnet) M401C-25P
Leistung 12,5W bei 100%ED / 125W bei 10%ED
ziehendes und drückendes Ende (Bewegungsrichtung unidirektional externe Kraft zur Rückstellung erforderlich)
Wicklung AWG 25 (3,56Ω, 6,6Vdc bei 100% ED, 21Vdc bei 10%ED)
metrisch
konischer Anker
Ø40 x 22mm / Wellendurchmesser 5,56mm
Gewicht 200g, Anker 60g
Standard Lebensdauer
RoHS-konform
gut kombinierbar mit Pick&Hold-Ansteuerung PHu-24(-Kit)

Produkt-Art: Hubmagnet

Typ: M401C-25P

Gehäuseform: Rund

Ausführung: nicht magnetisch (stromloser Zustand)

Nennspannung: 6.6 V/DC

Hub (max.): 6 mm

Haltekraft: 65 N

Einschaltdauer: 100 %

Gewicht: 200 g

Länge: 22 mm

Durchmesser: 40 mm

Abm.: (Ø x L) 40 mm x 22 mm

RoHS-konform: Ja

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 808734072 Geeplus Push/Pull-Hubmagnet (Kurzhubmagnet) M401C-25P, Ø40 x 22mm, 12,5W Dauer, bis 6mm Hub, Haltekraft >50N bei 100%ED

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 808734072 Geeplus Push/Pull-Hubmagnet (Kurzhubmagnet) M401C-25P, Ø40 x 22mm, 12,5W Dauer, bis 6mm Hub, Haltekraft >50N bei 100%ED

Beschreibung

"Push/Pull" Linear-Hubmagnete sind Betätigungsmagnete, die nach dem Reluktanzprinzip arbeiten; sie stellen die robusteste Serie von Hubmagneten von Geeplus dar und eignen sich deshalb als Linearaktoren besonders für "Heavy Duty"-Anwendungen. Ihr ausgeklügeltes magnetisches Konzept ermöglicht eine sehr hohe Haltekraft bei vergleichsweise geringem Stromverbrauch. Deshalb sind diese Linearhubmagnete prädestiniert für Anwendungen, bei denen der Energiehaushalt oder die Wärmeentwicklung kritische Faktoren darstellen. Weil die Schubstange auf beiden Seiten des Hubmagnets herausgeführt ist, sind die "Push/Pull" Hubmagnete von Geeplus sowohl ziehende Hubmagnete wie auch drückende (stossende) Hubmagnete - wobei die aktive Bewegungsrichtung aber immer die gleiche ist und für die Rückstellung zwingend eine externe Kraft z.B. in Form einer Feder notwendig ist.
