Gesipa 1433683 Blindnietmutter (Ø x L) 11 mm x 20.0 mm M8 Aluminium Blindnietmutter Al M8x11x20,0 Standard KS 3,0-6,0mm
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Blindnietmutter
Länge
20.0 mm
Gewinde-Maß
M8
Material
Aluminium
Klemmbereich max.
6.0 mm
Menge (Set(s))
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 29,99
3
3% = € 0,97
€ 29,02
5
5% = € 1,36
€ 28,63
10
5% = € 1,62
€ 28,37
25
6% = € 1,82
€ 28,17
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl (Packungsgröße 100 St.)
Gesamt (€ 0,30 / Stück)
€ 29,99
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

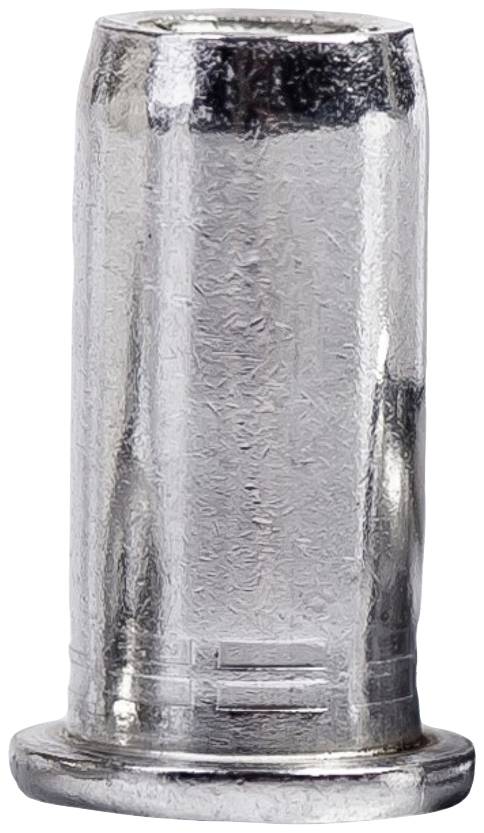

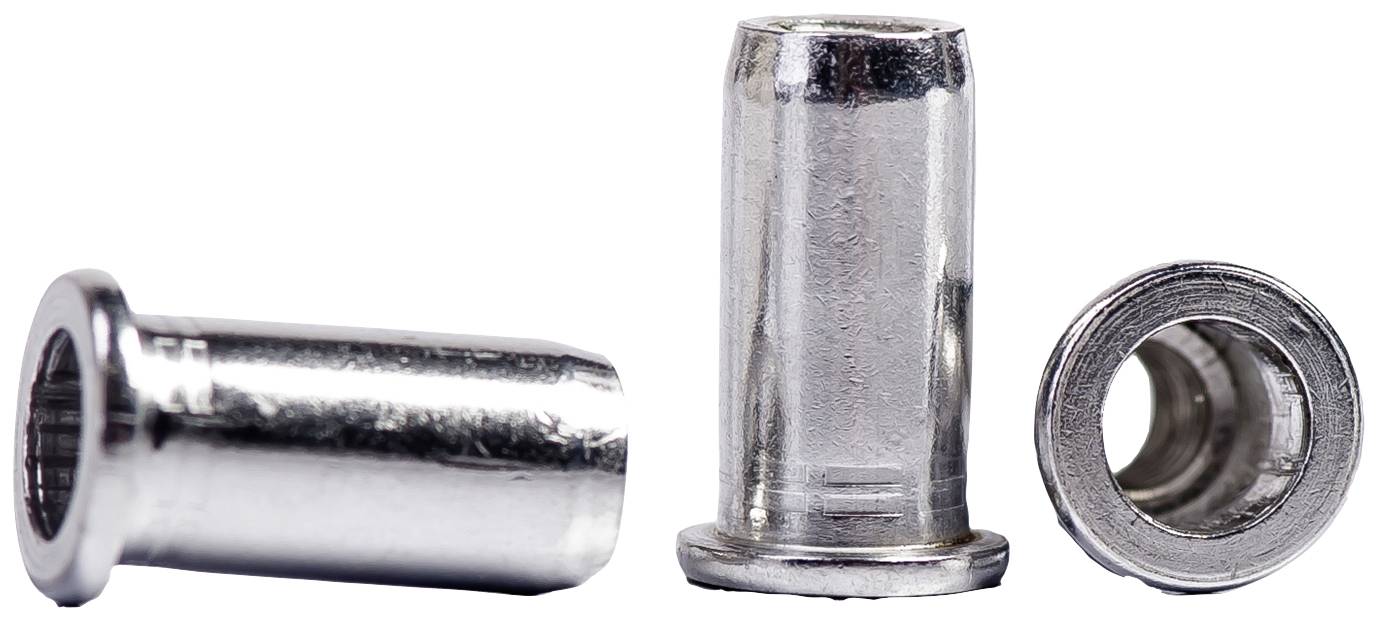

Blindnietmuttern Alu Flachrundkopf M 8 x 11 x 20
- Abmessungen mm: M8x11x20 mm, Klemmbereich: 3-6 mm, Anzugsdrehmoment: 17,5 Nm, Gewindebruchkraft: 13.000 N, Scherkraft: 3.000 N, Anzahl: 100
Technische Daten
- Blindnietmutter Al M8x11x20,0 | Standard KS 3,0-6,0mm
- Inhalt pro Pack: 100 St
- Mindestbestellmenge: 1 Pack
- Material: Alu
- Gewinde: M8
- Einnietschaft: 11 x 20,0mm
- Loch-Ø: 11,1mm
- Klemmbereich: 3,0 - 6,0mm
- Produkt-Art
Blindnietmutter
- Durchmesser
11 mm
- Länge
20.0 mm
- Inhalt
100 St.
- Gewinde-Maß
M8
- Abm.
(Ø x L) 11 mm x 20.0 mm
- Material
Aluminium
- Klemmbereich max.
6.0 mm
- Klemmbereich min.
3.0 mm
- Gewinde-Länge
9 mm
- Gewindebruchkraft
13000 N
- Klemmbereich
3.0 - 6.0 mm
- Kopf-Ø
14
- Lochdurchmesser
11.1 mm
- Material-Eigenschaft
Güte 8.8
- Schaft-Länge
20
- Schaft-Ø
11 mm
- Scherkraft
3.000 N
- Kopfform
Flachrundkopf
- Zugkraft (max.)
13.000 N
- UKCA
nicht relevant
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2910027 Gesipa 1433683 Blindnietmutter (Ø x L) 11 mm x 20.0 mm M8 Aluminium Blindnietmutter Al M8x11x20,0 Standard KS 3,0-6,0mm
Beschreibung

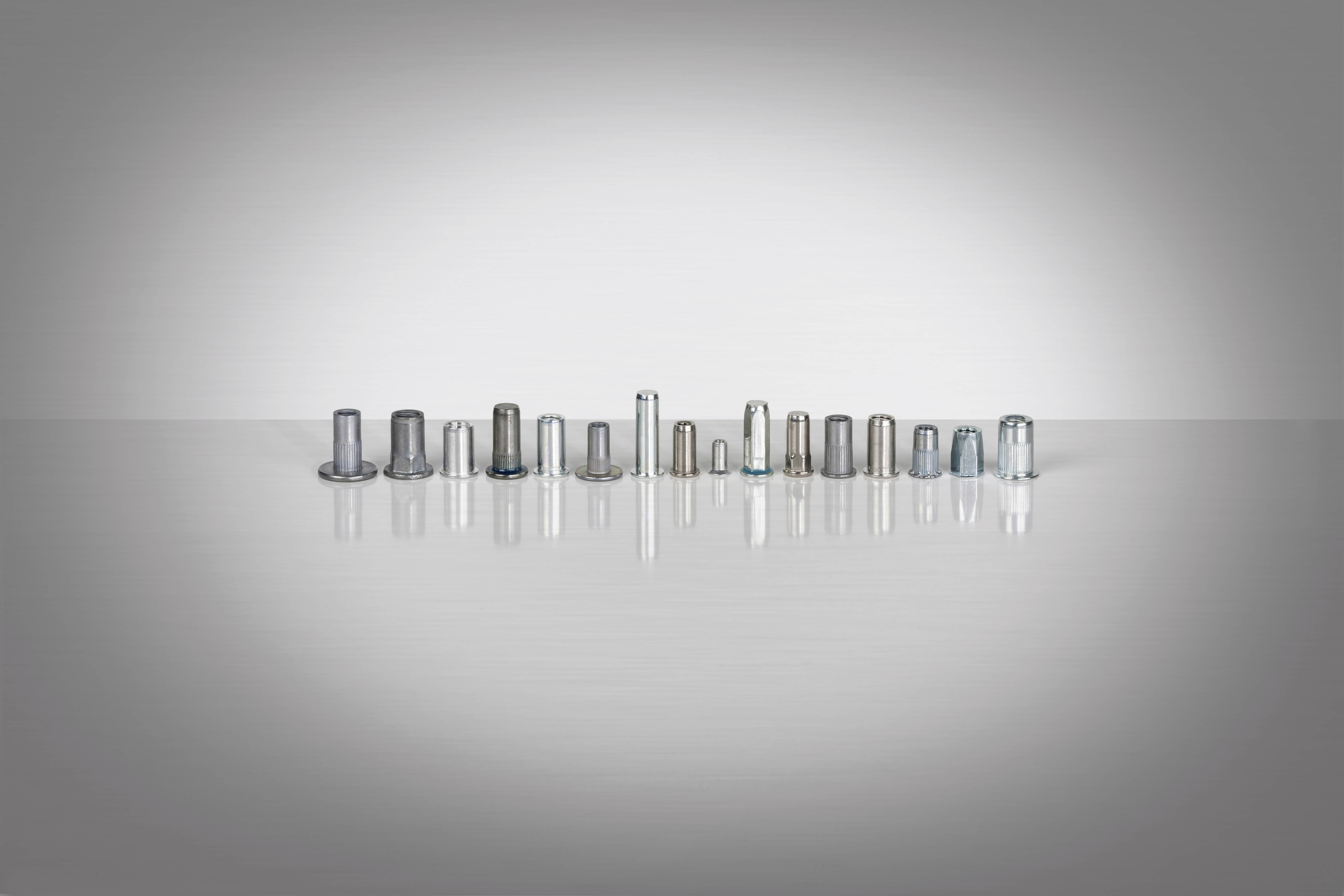

GESIPA-Blindnietmuttern
Vorteile auf einen Blick
- Einfache und schnelle Montage bei einseitiger Bauteilzugänglichkeit
- Platzierung von hochwertigen Gewinden in dünne und weiche Materialien
(Stahl, Aluminium, Magnesium, Kunststoffe usw.)
- Keine thermischen Einflüsse auf die Bauteile und somit kein Wärmeverzug
oder Beschädigung der Oberflächen an den Bauteilen. Daher ist keine Nachbearbeitung erforderlich
- Sehr hohe Flexibilität des Fertigungsverfahrens
- Geringe Investitionen für Montageequipment
- Vielseitig einsetzbar. Auch für Hybrid-Verbindungen und weiche Materialien.
- Erzeugung von wasser- und gasdichten Verbindungen
- Keine Emission von Wärme, Rauch und Schweißgasen an die Umgebung,
und somit keine Beeinträchtigung (Gefährdung) von Mensch und Umwelt
Begrifflichkeiten
Der Setzkopf ist der Teil der Blindnietmutter, der auf der sichtbaren Seite des Bauteiles aufliegt.
Der Anwender hat hierbei die Möglichkeit zwischen folgenden Varianten auszuwählen:
- Flachkopf - für eine große Auflagefläche auf dem Bauteil
- Kleinkopf - für einen minimalen Überstand der Blindnietmutter und
somit eine fast ebene Auflage des Montageteils
- Senkkopf - für ebene Oberflächen bei angesenkten Bohrungen

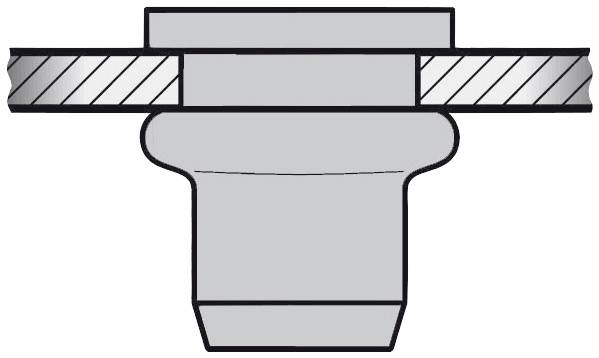

Der Schaft ist der Teil der Blindnietmutter, der sich während dem Setzvorgang verformt und die Blindnietmutter
im Bauteil fixiert. Dabei wird der sogenannte Schließkopf erzeugt. Der Anwender kann aus folgenden Varianten
auswählen: Rund, Gerändelt oder Vielkant (Sechs oder Vierkant)
Der Werkstoff
Der Kunde kann die Blindnietmutter anwendungsspezifisch aus Stahl, Aluminium oder Edelstahl (A2, A4) erhalten.
Das Gewinde
Standardmäßig sind die GESIPA Blindnietmuttern mit metrischen Gewinde ausgestattet, wobei die
die Stahl Blindnietmuttern die Anforderungen der Festigkeitsklasse 8.8 erfüllen. Auf Anfrage sind
weitere Abmessungen, wie Imperial oder Grobgewinde möglich.
Vorteile auf einen Blick
- Einfache und schnelle Montage bei einseitiger Bauteilzugänglichkeit
- Platzierung von hochwertigen Gewinden in dünne und weiche Materialien
(Stahl, Aluminium, Magnesium, Kunststoffe usw.)
- Keine thermischen Einflüsse auf die Bauteile und somit kein Wärmeverzug
oder Beschädigung der Oberflächen an den Bauteilen. Daher ist keine Nachbearbeitung erforderlich
- Sehr hohe Flexibilität des Fertigungsverfahrens
- Geringe Investitionen für Montageequipment
- Vielseitig einsetzbar. Auch für Hybrid-Verbindungen und weiche Materialien.
- Erzeugung von wasser- und gasdichten Verbindungen
- Keine Emission von Wärme, Rauch und Schweißgasen an die Umgebung,
und somit keine Beeinträchtigung (Gefährdung) von Mensch und Umwelt
Begrifflichkeiten
Der Setzkopf ist der Teil der Blindnietmutter, der auf der sichtbaren Seite des Bauteiles aufliegt.
Der Anwender hat hierbei die Möglichkeit zwischen folgenden Varianten auszuwählen:
- Flachkopf - für eine große Auflagefläche auf dem Bauteil
- Kleinkopf - für einen minimalen Überstand der Blindnietmutter und
somit eine fast ebene Auflage des Montageteils
- Senkkopf - für ebene Oberflächen bei angesenkten Bohrungen
Der Schaft ist der Teil der Blindnietmutter, der sich während dem Setzvorgang verformt und die Blindnietmutter
im Bauteil fixiert. Dabei wird der sogenannte Schließkopf erzeugt. Der Anwender kann aus folgenden Varianten
auswählen: Rund, Gerändelt oder Vielkant (Sechs oder Vierkant)
Der Werkstoff
Der Kunde kann die Blindnietmutter anwendungsspezifisch aus Stahl, Aluminium oder Edelstahl (A2, A4) erhalten.
Das Gewinde
Standardmäßig sind die GESIPA Blindnietmuttern mit metrischen Gewinde ausgestattet, wobei die
die Stahl Blindnietmuttern die Anforderungen der Festigkeitsklasse 8.8 erfüllen. Auf Anfrage sind
weitere Abmessungen, wie Imperial oder Grobgewinde möglich.
Lieferumfang
- Blindnietmutter Al M8x11x20,0 | Standard KS 3,0-6,0mm
- Inhalt pro Pack: 100 St
- Mindestbestellmenge: 1 Pack
