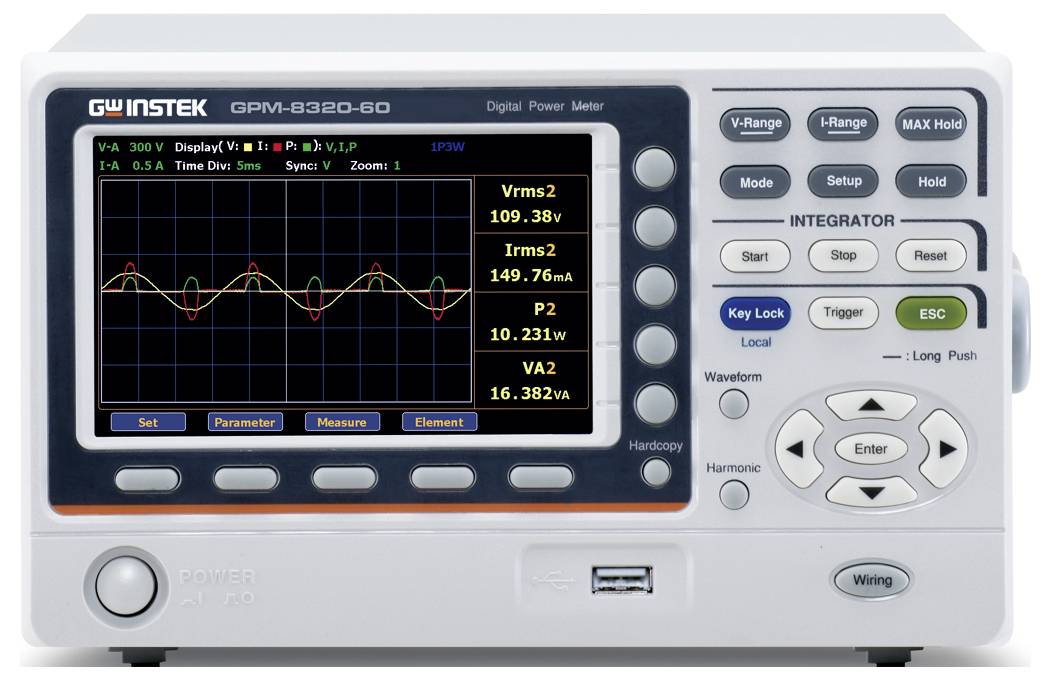

GW Instek GPM-8320-60 (CE) GPIB/DA12 Netz-Analysegerät Energiemessungen, Grafisches Display, mit Loggerfunktion
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (€ 3.974,17 / Stück)
€ 3.974,17
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
GW Instek GPM-8320-60 (CE) GPIB/DA12 Digital Power Meter
- Hoher Strom & Präzision: Direkte Strommessung bis 60 A (garantiert) mit einer Genauigkeit von ±(0,1% des Messwerts+0,05% des Bereichs).
- Breite Bandbreite: Misst von DC und 0,1 Hz bis 100 kHz.
- Vielseitige Anzeige: 5-Zoll-TFT-LCD-Display mit 5-stelligen Messwerten und 25 Leistungs-Messparametern.
- Analysefunktionen: Wellenformanzeige (V/I/P) und Oberschwingungsanalyse bis zur 50. Ordnung (IEC61000-4-7 konform).
- Flexible Verdrahtung: Unterstützt 1P3W, 3P3W, 3P4W, 3V3A Modi.
- Datenerfassung: Interner Speicher für 10.000 Datenlogs.
- Umfassende Schnittstellen: Standard RS-232C, USB (Gerät/Host), LAN; optional GPIB und Digital I/O (DA12).
- Automatisierte Messung: Automatische Bereichsumschaltung für Integrationsmessungen und anpassbarer Bereichswechsel
Technische Daten
- Bandbreite (Spannung/Strom): DC, 0,1 Hz bis 100 kHz
- Abtastrate: 300 kHz
- Anzeigeauflösung: 5 Digits
- Eingangswiderstand (Spannung): ca. 2 MΩ
- Eingangswiderstand (Strom, Direkteingang): ca. 1,65 MΩ
- Maximaler Eingang (Spannung): 1000 V
- Maximaler Eingang (Strom): 70 A (Spitzenwert 150 A), garantierte Spezifikation 65 A für Direkteingang 1A bis 60A
- Oberschwingungsanalyse: Ja, bis zur 50. Ordnung
- Totale harmonische Verzerrung: Ja
- Messparameter: Vrms, Vmn, Vdc, Vac, Irms, Idc, Iac, P, VA, VAR, PF, CFI, CFV, DEG, IHz, VHz, V+pk, V-pk, I+pk, I-pk, P+pk, P-pk, THDI, THDV, MATH, MCR, EFFI
- Wellenformanzeige: V (Spannung), I (Strom), P (Leistung)
- Externer Stromsensor-Eingang: Ja (EXT1/EXT2)
- Interner Speicher: 10.000 Datenlogs
- Automatische Bereichsumschaltung: Für Integrationsmodus
- Anzeigeaktualisierungsrate: 0,1s/0,25s/0,5s/1s/2s/5s/10s/20s
- Krestfaktor: 3 oder 6 (6A) wählbar
- Produkt-Art
Netz-Analysegerät
- Messkategorie
CAT II 600 V
- Anzeige (Details)
5-Zoll-TFT-LCD (800x480)
- Phasen-Erkennung
Ja
- Schutzleiter-Erkennung
Nein
Werksstandard (ohne Zertifikat)
- Spannungs-Versorgung (Details)
AC 100 V bis 240 V, 50 Hz bis 60 Hz; Verbrauch Max. 35 VA
- Abm.
(L x B x H) 40.25 x 22 x 13.2 cm
- Gewicht
3.4 kg
- Besonderheiten
Energiemessungen
Grafisches Display
mit Loggerfunktion
- Breite
22 cm
- Höhe
13.2 cm
- Länge
40.25 cm
- Schnittstellen
LAN
RS-232C
USB-Host
USB-Device
Dokumente & Downloads
Datenblatt
Datenblatt 3439052 GW Instek GPM-8320-60 (CE) GPIB/DA12 Netz-Analysegerät Energiemessungen, Grafisches Display, mit Loggerfunktion
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3439052 GW Instek GPM-8320-60 (CE) GPIB/DA12 Netz-Analysegerät Energiemessungen, Grafisches Display, mit Loggerfunktion
Beschreibung
Die GW Instek GPM-8320-60/GPM-8330-60 Modelle sind erweiterte Versionen der bestehenden dreiphasigen Leistungsmesser GPM-8320/GPM-8330. Der GPM-8320-60 verfügt über 2 Eingangselemente, während der GPM-8330-60 3 Eingangselemente bereitstellt. Das hinzugefügte Symbol „-60“ bedeutet, dass der maximale direkte Eingangsstrom 70 A erreichen kann (60 A ist die garantierte Spezifikation), was nicht nur hochstromige Leistungsmessanwendungen verbessert, sondern im Vergleich zu den bestehenden Modellen auch Kosten für Stromwandler einspart.
Diese Modelle verfügen über eine Messbandbreite von DC, 0,1 Hz bis 100 kHz und sind mit 16-Bit-A/D-Wandlern und einer Abtastrate von 300 kHz ausgestattet. Ein 5-Zoll-TFT-LCD-Display, 5-stellige Messwerte, 25 verschiedene Leistungsmessparameter und hochpräzise Messfähigkeiten sind ebenfalls vorhanden.
Die GPM-8320-60/GPM-8330-60 Modelle bieten zudem Wellenformanzeigefunktionen (Spannung/Strom/Leistung), die Integrationsmessfunktion, die Messung und Analyse von Oberschwingungen mehrerer Ordnungen (50 Hz / 60 Hz Messung entspricht den Anforderungen von IEC61000-4-7), externe Sensoreingangsklemmen und eine Vielzahl von Kommunikationsschnittstellen. Diese Funktionen ermöglichen den Benutzern klare, bequeme und genaue Leistungsmessungen und machen sie zu den funktionsreichsten und kostengünstigsten Leistungsmessern in ihrer Kategorie.
Diese Modelle verfügen über eine Messbandbreite von DC, 0,1 Hz bis 100 kHz und sind mit 16-Bit-A/D-Wandlern und einer Abtastrate von 300 kHz ausgestattet. Ein 5-Zoll-TFT-LCD-Display, 5-stellige Messwerte, 25 verschiedene Leistungsmessparameter und hochpräzise Messfähigkeiten sind ebenfalls vorhanden.
Die GPM-8320-60/GPM-8330-60 Modelle bieten zudem Wellenformanzeigefunktionen (Spannung/Strom/Leistung), die Integrationsmessfunktion, die Messung und Analyse von Oberschwingungen mehrerer Ordnungen (50 Hz / 60 Hz Messung entspricht den Anforderungen von IEC61000-4-7), externe Sensoreingangsklemmen und eine Vielzahl von Kommunikationsschnittstellen. Diese Funktionen ermöglichen den Benutzern klare, bequeme und genaue Leistungsmessungen und machen sie zu den funktionsreichsten und kostengünstigsten Leistungsmessern in ihrer Kategorie.
