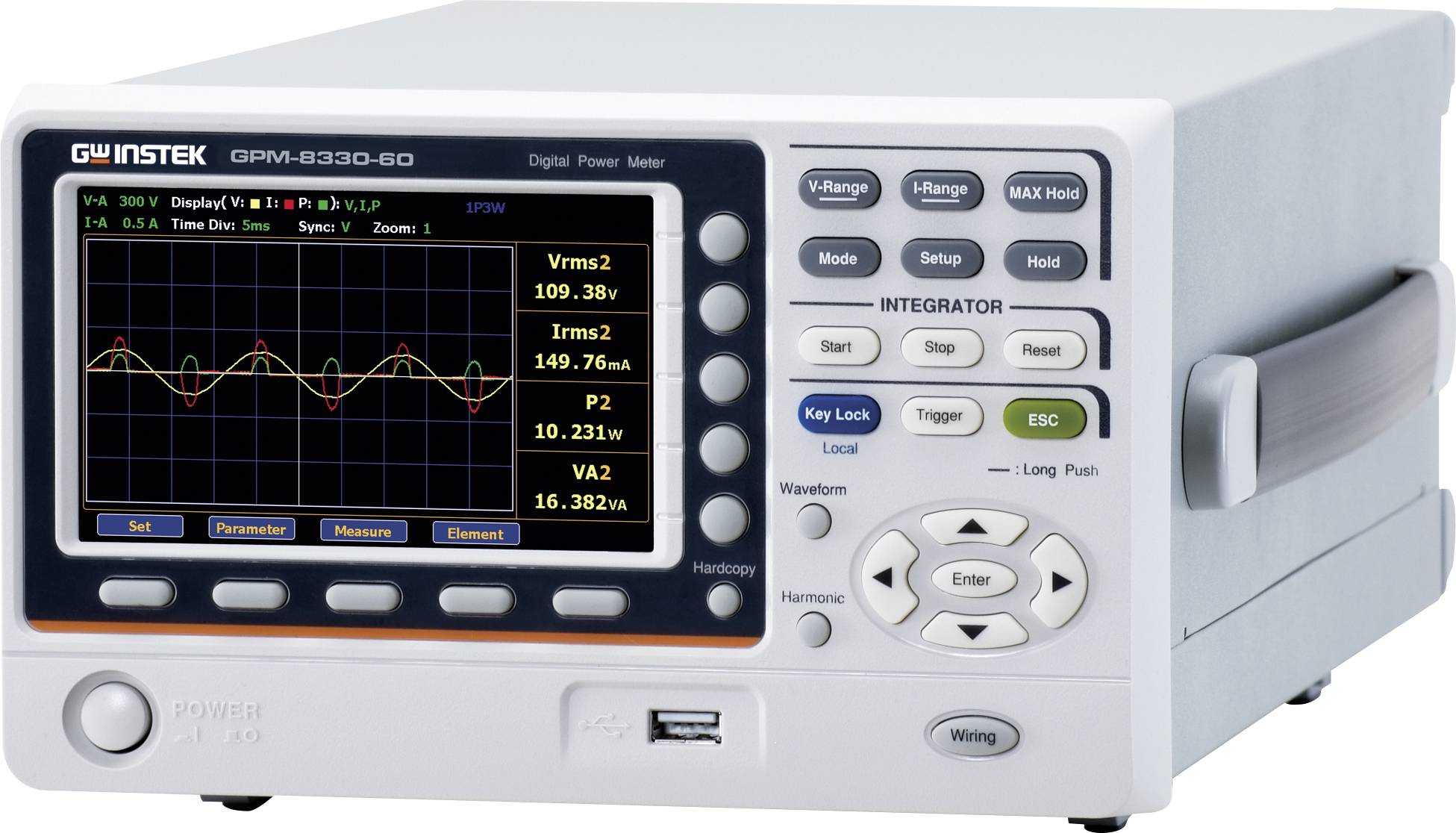

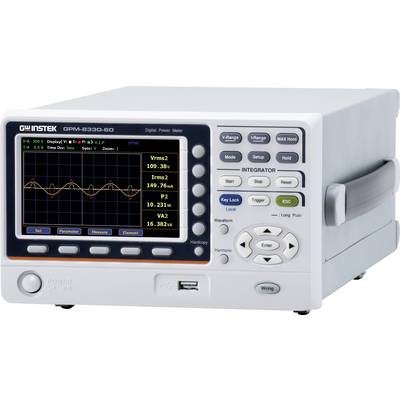

GW Instek GPM-8330-60 (CE) Netz-Analysegerät
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (€ 4.704,17 / Stück)
€ 4.704,17
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
GW Instek GPM-8330-60 (CE) Digital Power Meter (RS-232C / USB device & host / LAN)
- Vollwertiger Dreiphasen-Leistungsmesser: 3 Eingangselemente für alle dreiphasigen Messkonfigurationen (1P3W, 3P3W, 3P4W, 3V3A).
- Hohe Stromkapazität: Direkter Stromeingang bis zu 60 A (garantiert).
- Breite Frequenzbandbreite: Misst von DC, 0,1 Hz bis 100 kHz.
- Intuitive Anzeige: Großes 5-Zoll-TFT-LCD-Display mit 5-stelligen Messwerten und Wellenformanzeige (V/I/P).
- Umfassende Parameteranalyse: 25 verschiedene Leistungsparameter, einschließlich THDV/THDI.
- Erweiterte Oberschwingungsanalyse: Bis zur 50. Ordnung, konform mit IEC 61000-4-7.
- Intelligente Integrationsfunktion: Automatische Bereichsumschaltung für präzise Ergebnisse.
- Vielseitige Konnektivität: Standard RS-232C, USB (Host & Device), LAN; optional GPIB + Digital I/O (DA12).
- Datenspeicherung und -export: Bildschirmaufnahmen über USB-Host, interner Speicher für 10.000 Datensätze.
Technische Daten
- Bandbreite (Spannung/Strom): DC, 0,1 Hz bis 100 kHz
- Abtastrate: Ca. 300 kHz
- Anzeigeauflösung: 5 Digits
- Eingangswiderstand (Spannung): ca. 2 MΩ
- Eingangswiderstand (Strom, Direkteingang): ca. 1,65 MΩ
- Maximaler Eingang (Spannung): 1000 V
- Maximaler Eingang (Strom): 70 A (Spitzenwert 150 A), garantierte Spezifikation 65 A für Direkteingang 1A bis 60A
- Oberschwingungsanalyse: Ja, bis zur 50. Ordnung
- Totale harmonische Verzerrung: Ja
- Messparameter: Vrms, Vmn, Vdc, Vac, Irms, Idc, Iac, P, VA, VAR, PF, CFI, CFV, DEG, IHz, VHz, V+pk, V-pk, I+pk, I-pk, P+pk, P-pk, THDI, THDV, MATH, MCR, EFFI
- Wellenformanzeige: V (Spannung), I (Strom), P (Leistung)

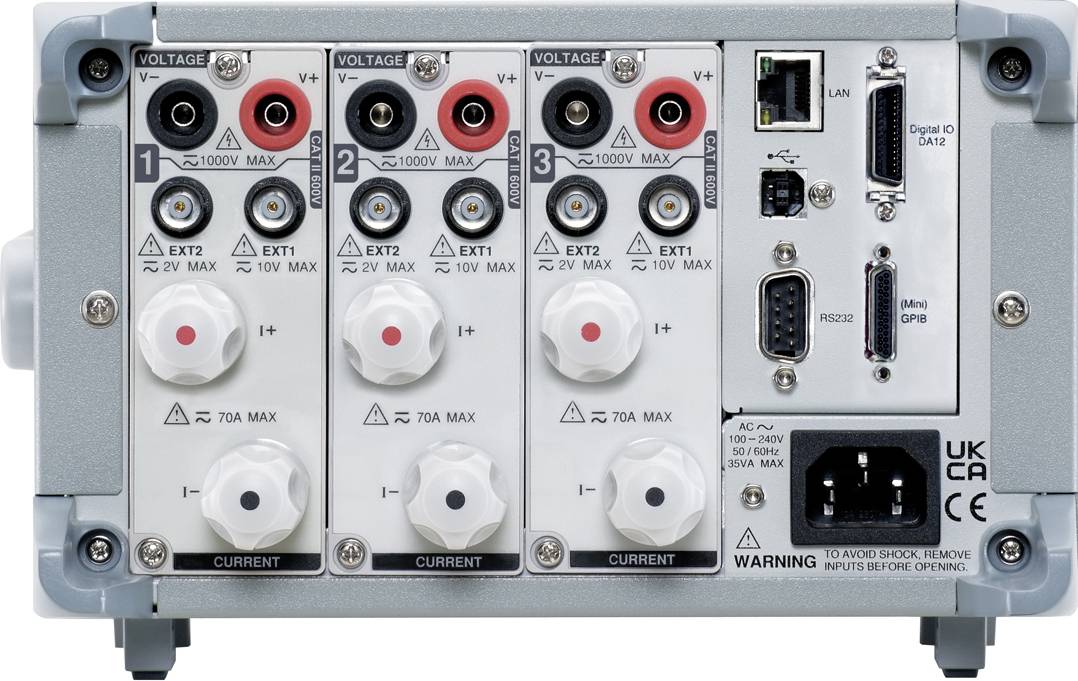

- Externer Stromsensor-Eingang: Ja (EXT1/EXT2)
- Interner Speicher: 10.000 Datenlogs
- Automatische Bereichsumschaltung: Für Integrationsmodus
- Anzeigeaktualisierungsrate: 0,1s/0,25s/0,5s/1s/2s/5s/10s/20s
- Krestfaktor: 3 oder 6 (6A) wählbar
- Produkt-Art
Netz-Analysegerät
- Anzeige (Details)
5" TFT LCD (800*480)
- Phasen-Erkennung
Ja
Werksstandard (ohne Zertifikat)
- Spannungs-Versorgung (Details)
AC 100 V bis 240 V, 50 Hz bis 60 Hz; Verbrauch Max. 35 VA
- Abm.
(L x B x H) 40.25 x 22 x 13.2 mm
- Gewicht
3.85 kg
- Breite
22 mm
- Höhe
13.2 mm
- Länge
40.25 mm
- Schnittstellen
RS-232C
USB-Host
USB-Device
LAN
Dokumente & Downloads
Datenblatt
Datenblatt 3439054 GW Instek GPM-8330-60 (CE) Netz-Analysegerät
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3439054 GW Instek GPM-8330-60 (CE) Netz-Analysegerät
Beschreibung
Entdecken Sie die Spitzenleistung in der digitalen Leistungsmessung mit dem GW Instek GPM-8330-60 Digital Power Meter. Als Erweiterung der bewährten GPM-8330 Serie bietet dieses fortschrittliche Gerät unübertroffene Präzision und Vielseitigkeit für anspruchsvolle Messaufgaben in der Fertigung, Qualitätssicherung und Forschung & Entwicklung.
