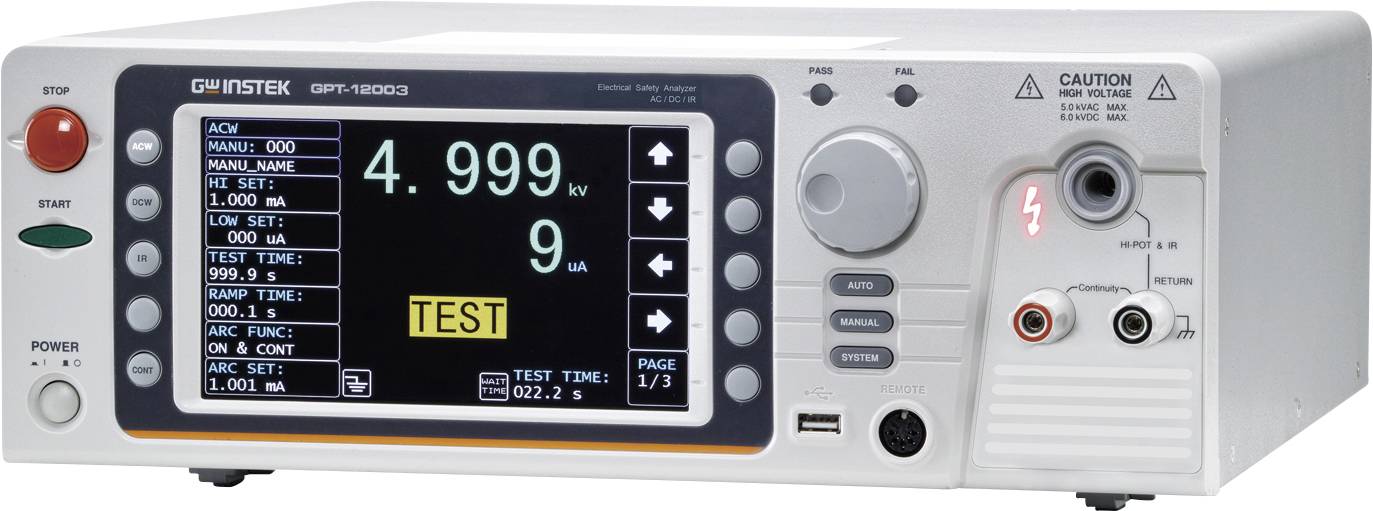

GW Instek GPT-12003 Isolationsmessgerät kalibriert (ISO)

GW Instek GPT-12003 | HV AC/DC Sicherheits-Analysator 200 VA, AC 5 kV / DC 6 kV, Spannungsfestigkeit und Durchgangsmessung, Isolationswiderstandprüfungen.
Die GPT-12000 Serie von GW Instek vereint modernste Technologie, hohe Messpräzision und maximale Sicherheit in einem kompakten Prüfgerät. Sie wurde speziell für Hersteller, Prüflabore und Qualitätssicherungsabteilungen entwickelt, die zuverlässige Sicherheitsprüfungen auf begrenztem Raum durchführen möchten. Mit einer Ausgangsleistung von 200 VA bietet die Serie dieselbe Mess- und Sicherheitsqualität wie die größere GPT-15000 Serie, jedoch in einem platzsparenden Format.
Alle Modelle der Serie erfüllen die Anforderungen der internationalen Norm IEC 61010-2-034 und sind mit PWM-Verstärkertechnologie, doppelter Isolation und umfangreichen Sicherheitsfunktionen ausgestattet. Ein großes, kontrastreiches 7"-TFT-Farbdisplay sorgt für einfache Bedienung und eine klare Darstellung aller Testergebnisse.
Die Geräte der GPT-12000 Serie eignen sich für eine Vielzahl von Anwendungen, insbesondere in:


Fertigungs- und Endprüfung elektrischer Geräte

Qualitätssicherung von elektronischen Komponenten und Baugruppen

Typprüfung und Sicherheitsbewertung nach internationalen Normen (IEC, EN, UL, CSA, GB, JIS)

Entwicklung von Netzteilen, Transformatoren und Steuergeräten

Messung und Dokumentation von Isolationswiderständen und Durchgangswerten



Die hier vorgestellte Variante GPT-12003 ist ein vielseitiges Multitestgerät der GPT-12000 Serie. Es kombiniert AC- und DC-Spannungsfestigkeitsprüfungen mit einer Isolationswiderstandsprüfung sowie einem Durchgangstest. Damit bietet es eine vollständige Lösung für umfassende Sicherheitsprüfungen von elektronischen Geräten und Baugruppen – kompakt, präzise und sicher.
Vorteile des GPT-12003


Vier kombinierte Testfunktionen: ACW, DCW, Isolationswiderstand (IR) und Durchgangstest

AC/DC-Prüfspannung: bis zu 5 kV AC bzw. 6 kV DC

Isolationswiderstandsprüfung: 50 V – 5000 V DC, Auflösung 0,1 MΩ

Ausgangsleistung: bis zu 200 VA

Messauflösung: 1 μA (ACW) / 0,1 μA (DCW)

Automatische Entladung: Entladung des Prüflings auf ca. 30 V nach jedem Test

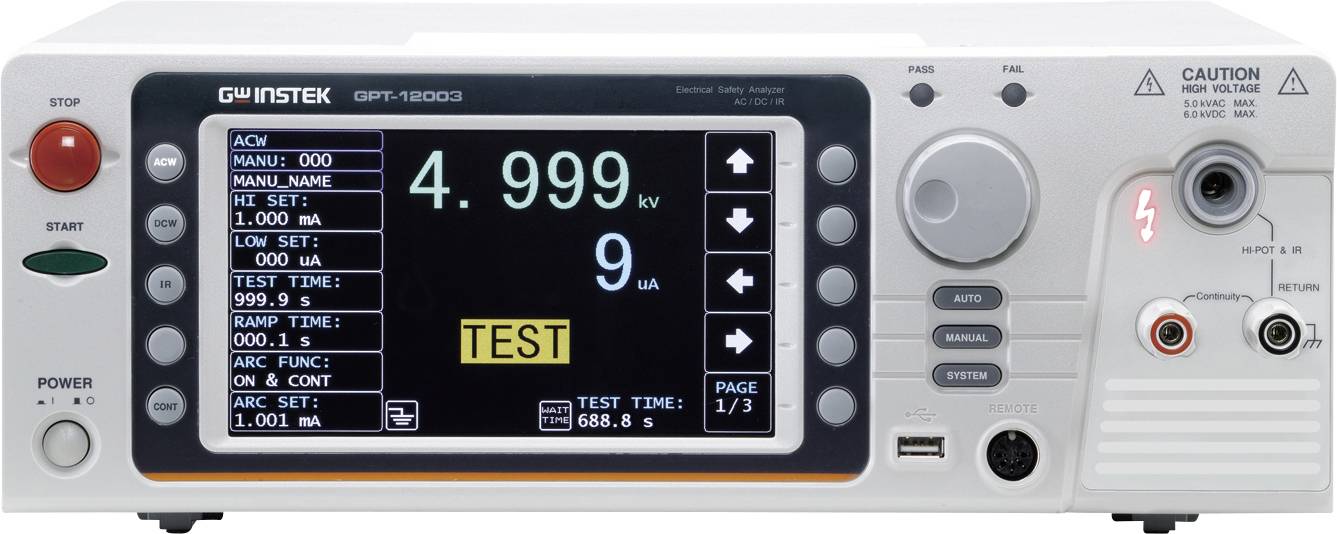

Intuitive Benutzeroberfläche: 7"-TFT-Farbdisplay mit klarer Menüstruktur

Individuell anpassbare Testparameter: Ramp-Up-/Ramp-Down-Zeit, Grenzwerte und Timer konfigurierbar

Sicherheitsorientiertes Design: doppelte Isolation, optische und akustische Warnanzeigen

Datenexport via USB: Testergebnisse können direkt gespeichert und übertragen werden



Abgrenzung innerhalb der Serie: Das GPT-12003 erweitert die Funktionalität des GPT-12002 (AC/DC- und Durchgangstests) um die Isolationswiderstandsprüfung und bietet damit ein vollständigeres Testpaket für erweiterte Sicherheitsanforderungen. Im Vergleich zum GPT-12004 verzichtet es auf den Ground-Bond-Test und ist somit ideal für Anwendungen, bei denen Hochspannungs- und Isolationsprüfungen im Vordergrund stehen.
Produktmerkmale der GPT-12000 Serie:


AC-Ausgangsspannung: bis 5 kV

DC-Ausgangsspannung (modellabhängig): bis 6 kV

Ausgangsleistung: bis 200 VA

Messauflösung: 1 μA (ACW) / 0,1 μA (DCW)

Isolationswiderstandsprüfung: 50 V – 5000 V DC, Auflösung 0,1 MΩ

Prüfstrom bei Durchgangstest: 100 mA DC

Individuell einstellbare Ramp-Up-/Ramp-Down-Zeit

Automatische Entladung des Prüflings auf ca. 30 V nach Testende

Optische und akustische Warnsignale für Prüfstatus und Ergebnisse

Doppelt isolierte Stromversorgung für höchste Sicherheit

100 Speicherplätze für manuelle sowie 100 für automatische Testprogramme

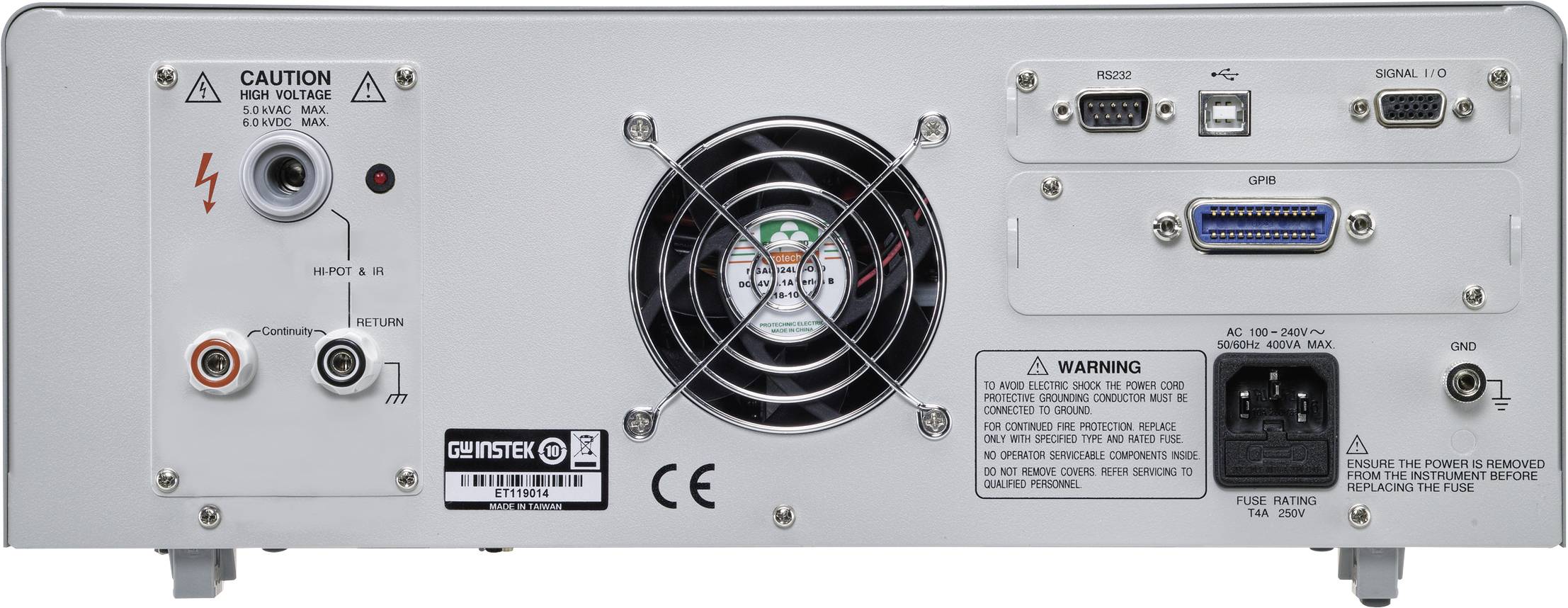

USB-, RS-232C-, optionale GPIB- oder LAN-Schnittstelle

Statistik- und Sweep-Funktion für Analyse und Prozessüberwachung
