GW Instek GPT-12002 Isolationsmessgerät kalibriert (ISO)

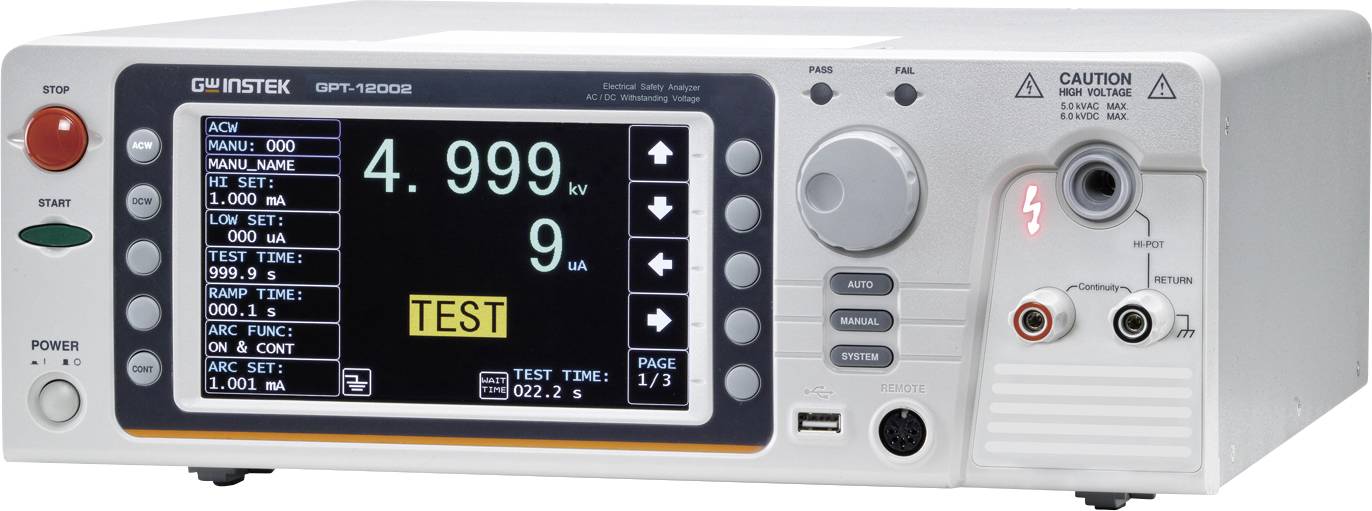

GW Instek GPT-12002 | HV AC/DC Sicherheits-Analysator 200 VA, AC 5 kV / DC 6 kV, Spannungsfestigkeit und Durchgangsmessung.
Die GPT-12000 Serie von GW Instek wurde speziell für Anwender entwickelt, die zuverlässige Sicherheitsprüfungen in einem kompakten und energieeffizienten Format benötigen. Sie bietet dieselbe fortschrittliche Technologie und Sicherheitsarchitektur wie die leistungsstärkere GPT-15000 Serie, jedoch mit einer Ausgangsleistung von 200 VA – ideal für Labor-, Entwicklungs- und Fertigungsumgebungen mit mittlerem Prüfaufwand.
Alle Modelle der Serie entsprechen der internationalen Sicherheitsnorm IEC 61010-2-034 und gewährleisten maximale Anwendersicherheit durch doppelte Isolation, akustische und optische Warnmechanismen sowie eine automatische Entladung des Prüflings nach jedem Test. Die moderne PWM-Verstärkertechnologie sorgt für eine stabile Hochspannungs-Ausgabe auch bei schwankender Netzspannung.
Die Sicherheitsanalysatoren der GPT-12000 Serie werden in vielen Branchen eingesetzt, darunter:


Endprüfung von elektrischen Geräten und Komponenten

Qualitätssicherung in der Elektronik- und Fertigungsindustrie

Prüfung von Netzteilen, Transformatoren und Beleuchtungssystemen

Forschung und Entwicklung elektrischer Baugruppen

Typprüfung und Sicherheitsverifikation nach IEC-, EN-, UL-, CSA-, GB- oder JIS-Standards



Die hier vorgestellte Variante GPT-12002 ist das vielseitige Allround-Modell der GPT-12000 Serie und führt AC- und DC-Spannungsfestigkeitsprüfungen sowie Durchgangstests durch. Es ist ideal für Anwendungen, bei denen sowohl Wechsel- als auch Gleichspannungsprüfungen gefordert sind, etwa in der Entwicklung und Produktion von Netzteilen, Motorsteuerungen oder elektronischen Baugruppen.
Vorteile des GPT-12002:


AC/DC-Kombinationsprüfung: ideal für gemischte Prüfumgebungen mit Wechsel- und Gleichspannung

AC-Ausgang bis 5 kV / DC-Ausgang bis 6 kV: hohe Flexibilität für unterschiedliche Prüfanforderungen

Ausgangsleistung: 200 VA für stabile und reproduzierbare Messungen

Präzise Messauflösung: 1 μA (ACW) / 0,1 μA (DCW)

Automatische Entladung: Entladung des Prüflings nach jedem Test auf ca. 30 V

Intuitive Bedienung: 7"-TFT-Farbdisplay mit klarer Menüstruktur und Statusanzeige

Individuell einstellbare Ramp-Up-/Ramp-Down-Zeit: für schonende Spannungsanhebung

Sicherheitsorientiertes Design: doppelte Isolation, versenkte START-Taste und akustische Warnung

USB-Datenspeicherung: Testergebnisse direkt auf USB-Stick exportierbar



Abgrenzung innerhalb der Serie: Während das GPT-12001 ausschließlich AC-Prüfungen bietet, erweitert das GPT-12002 die Funktionalität um DC-Spannungsfestigkeitstests. Es stellt damit eine flexible Lösung für Anwendungen dar, in denen sowohl Wechsel- als auch Gleichspannungsprüfungen notwendig sind. Im Gegensatz zu den Modellen GPT-12003 (inkl. Isolationswiderstandstest) und GPT-12004 (inkl. Ground-Bond-Test) konzentriert sich das GPT-12002 gezielt auf Spannungs- und Durchgangsprüfungen.
Produktmerkmale der GPT-12000 Serie:


AC-Ausgangsspannung: bis 5 kV

DC-Ausgangsspannung (modellabhängig): bis 6 kV

Ausgangsleistung: bis 200 VA

Messauflösung: 1 μA (ACW) / 0,1 μA (DCW)

Isolationswiderstandsprüfung (modellabhängig): 50 V – 5000 V DC, Auflösung 0,1 MΩ

Prüfstrom bei Durchgangstest: 100 mA DC

Kontrollierte Ramp-Up-/Ramp-Down-Zeit einstellbar

Automatische Entladung des Prüflings nach Testende

Akustische und optische Warnsignale für Prüfstatus und Ergebnisse

Doppelt isolierte Stromversorgung für höchste Sicherheit

100 Speicherplätze für manuelle sowie 100 für automatische Testprogramme

USB-, RS-232C-, optionale GPIB- oder LAN-Schnittstelle

Statistik- und Sweep-Funktion für detaillierte Ergebnisanalyse
