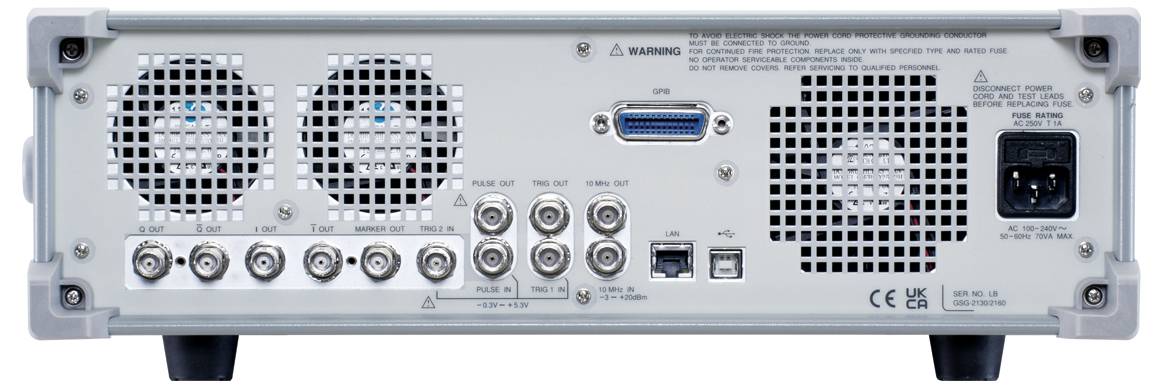

GW Instek GSG-2060 (GPIB) (CE) RF-Signalgenerator Signalgenerator 9 kHz - 6 GHz 1-Kanal
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 9.704,17
3
2% = € 236,79
€ 9.467,38
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 9.704,17 / Stück)
€ 9.704,17
zzgl. gesetzl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
GW Instek GSG-2060 (GPIB) (CE) RF-Signalgenerator
- Großer Frequenzbereich: Deckt 9 kHz bis 6 GHz ab.
- Hohe Amplitudenflexibilität: Amplituden-Ausgangsbereich von -140 dBm bis +20 dBm mit 0,01 dBm Auflösung.
- Exzellentes Phasenrauschen: weniger als -117 dBc/Hz (typisch) bei 1 GHz Ausgang und 20 kHz Offset.
- Analoge Modulation: Integrierte AM-, FM- und PM-Modulationsfunktionen.
- Vielseitige Signalausgabe: Bietet LF-Signalausgabe (Sinus, Rechteck, Dreieck/Rampe, Gaußsches Rauschen) und Impulssignalausgabe.
- Hohe Frequenzgenauigkeit: Standardmäßig 10 ppm Frequenzstabilität und 2 ppm Alterungsrate; optional 10 ppb Frequenzstabilität und 0,1 ppm Alterungsrate (OCXO).
- Umfassende Schnittstellen: Standardmäßig mit USB und LAN ausgestattet; GPIB ist optional verfügbar. Die Befehle sind SCPI-kompatibel.
- Kompaktes Design: 3U Standard-Rack-Größe.
- Klares Display: 7-Zoll-TFT-LCD für umfassende Anzeige von Parametern und Status.
Technische Daten
- Phasenrauschen: Weniger als -117 dBc/Hz (typisch) bei 1 GHz Ausgang und 20 kHz Offset
- Frequenzauflösung: 0,001 Hz
- Ausgangspegel: -110 dBm bis +13 dBm (typisch: +20 dBm)
- ALC (Automatic Level Control) für die Ausgangsleistung
- Display: 7-Zoll-TFT-LCD
- Speicherfunktionen
- Schutzfunktionen: OVP, OCP, OTP, Fan-Fehler-Alarm
- GPIB-Schnittstelle
- USB-Schnittstelle
- LAN-Schnittstelle
- Externer Modulations-Eingang
- Integrierter Leistungsbegrenzer für Sicherheit
- Signal-Ausgangsform
CW (Continuous Wave)
Puls
Sweep
Arbiträr (optional)
Doppler (optional)
- Produkt-Art
Signalgenerator
- Frequenz-Bereich
9 kHz - 6 GHz
- Anzeige
LCD
Werksstandard (ohne Zertifikat)
- Anzahl Kanäle
1-Kanal
- Frequenz (max.)
6 GHz
- Frequenz (min.)
9 kHz
- Besonderheiten
inkl. Frequenzzähler
Leistungsverstärker
Modulation
- Typ
GSG-2060 (GPIB) (CE) RF-Signalgenerator
Dokumente & Downloads
Datenblatt
Datenblatt 3437815 GW Instek GSG-2060 (GPIB) (CE) RF-Signalgenerator Signalgenerator 9 kHz - 6 GHz 1-Kanal
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3437815 GW Instek GSG-2060 (GPIB) (CE) RF-Signalgenerator Signalgenerator 9 kHz - 6 GHz 1-Kanal
Beschreibung
Der GW Instek GSG-2060 ist ein multifunktionaler RF-Signalgenerator, der einen Frequenzbereich von 9 kHz bis 6 GHz abdeckt und sich ideal für Kommunikationsschulungen, Tests von RF-Komponenten (wie Verstärkern, Antennen und Filtern), elektronische Signaltests im Automobilbereich und IoT-Anwendungen eignet. Dieses Gerät erfüllt die Testanforderungen für RF-Produkte sowohl in der Produktion als auch in der Entwicklungsphase. Der GSG-2060 bietet überragende Spezifikationen, darunter einen großen Amplituden-Ausgangsbereich von +20 dBm bis -140 dBm, ein niedriges Phasenrauschen von -117 dBc/Hz (bei 1 GHz Ausgang und 20 kHz Offset) und eine hohe Frequenzgenauigkeit mit 10 ppm Frequenzstabilität und 2 ppm Alterungsrate. Optional kann die Frequenzstabilität und Alterungsrate durch Auswahl der OCXO-Option (Oven Controlled Crystal Oscillator) auf 10 ppb Stabilität und 0,1 ppm Alterungsrate verbessert werden. Die Serie verfügt über integrierte analoge Modulationsfunktionen (AM, FM, PM) sowie LF- und Impulssignalausgänge. Der GSG-2060 verfügt über ein 7-Zoll-TFT-LCD-Display zur vollständigen Anzeige von Parametern und Status , und bietet USB-, LAN- und optionale GPIB-Schnittstellen mit SCPI-kompatiblen Befehlen für die Fernsteuerung.
