GW Instek LCR-8201 Hochpräzisions-Messgerät digital Datenlogger

GW Instek bringt eine neue Serie von Hochfrequenz-LCR-Testern ~ LCR 8200 auf den Markt, die vier Modelle umfasst und die maximale Testfrequenz bis zu 30 MHz beträgt. Die gesamte Serie verfügt über ein 7-Zoll-Farbdisplay und eine hohe Messgenauigkeit (0,08 %). Die Messergebnisse können je nach gewähltem Messmodus numerisch oder grafisch dargestellt werden, sodass Benutzer die Eigenschaften des Prüflings optimal interpretieren können. Gleichzeitig ermöglicht eine vollständige Palette von Standardschnittstellen wie USB-Gerät / RS-232C / Handler und GPIB den Benutzern, das Gerät über die bekannteste Schnittstelle zu steuern, ohne sich um zusätzliche Hardware-Investitionskosten kümmern zu müssen.

Darüber hinaus bietet die Serie auch eine USB-Speicherfunktion beim Betrieb im Grafikmodus. Die gemessenen Kennlinien und Werte des Prüflings werden für eine spätere Analyse gespeichert. Die vielfältigen Funktionen des LCR-8200 können Benutzern helfen, problemlos auf die Testanforderungen passiver Komponenten in Forschung und Entwicklung, Konstruktion und Produktion zu reagieren.

Im numerischen Messmodus ist er in MEAS-Messung und LIST-Messung unterteilt. Im Messmodus MEAS können Benutzer bis zu 4 (mindestens 1) gewünschte Messpunkte aus den 17 Messparametern auswählen. Jedes ausgewählte Messelement kann auf Vergleich (Bestanden/Nicht bestanden) oder auf die BIN-Funktion eingestellt werden, um eine Beurteilung und Sortierung durchzuführen, sodass Benutzer die Ergebnisse der Messung anhand von Farbe und Ton leicht erkennen können. Im LIST-Modus können Benutzer 15 Testpunkte einstellen und jeder Testpunkt kann Parameter unabhängig einstellen, einschließlich Frequenz/Spannung/Bias, und es kann sogar eine unabhängige Vergleichsfunktion und einen numerischen Anzeigemodus (Wert, Differenzwert, Differenzprozentsatz) einstellen. Darüber hinaus steht im LIST-Modus auch der automatische Triggermodus zur Verfügung. Nach Abschluss jeder LIST-Messung befindet sich das Gerät im Standby-Trigger-Mechanismus. Benutzer müssen nur das nächste DUT platzieren, und der LIST-Test kann automatisch durchgeführt werden, wodurch Zeit durch wiederholtes Drücken der Auslösetaste gespart wird.

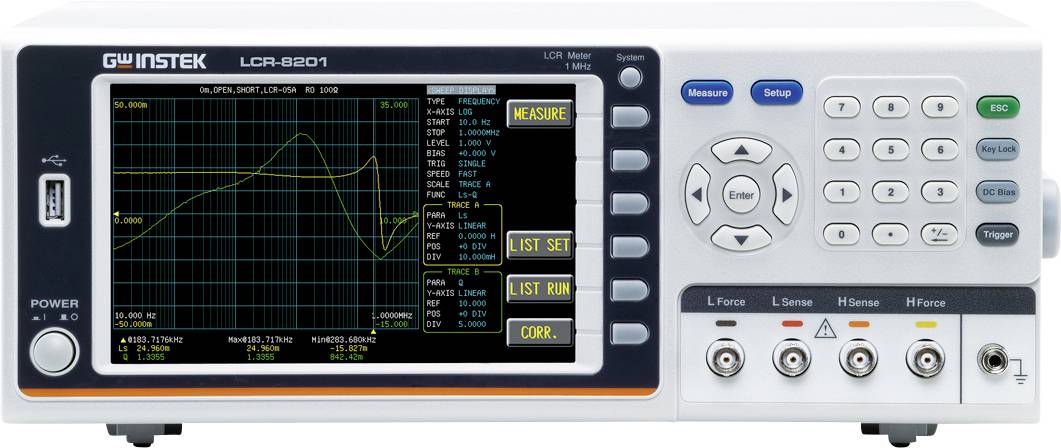

Im grafischen Messmodus bietet die SWEEP-Messung die Möglichkeit, zwei Parameter gleichzeitig abzutasten (SPUR A / SPUR B). Die relativen Parameter des Sweep, einschließlich der Sweep-Quelle (Frequenz, Spannung oder Strom), horizontal / vertikale Achsenskalierung (LINEAR / LOG), Geschwindigkeit ... usw., sogar das Hinzufügen eines Bias, können nach den tatsächlichen Bedürfnissen der Benutzer eingestellt und getestet werden. Nach dem der Sweep beendet ist, kann die Skala automatisch entsprechend der ausgewählten TRACE angepasst werden, so dass die gesamte Beobachtung klarer und besser lesbar ist. Darüber hinaus können die gesweepten Grafiken (bmp) und Werte (csv) für spätere Analysen und Anwendungen auf dem Flash-Laufwerk gespeichert werden.

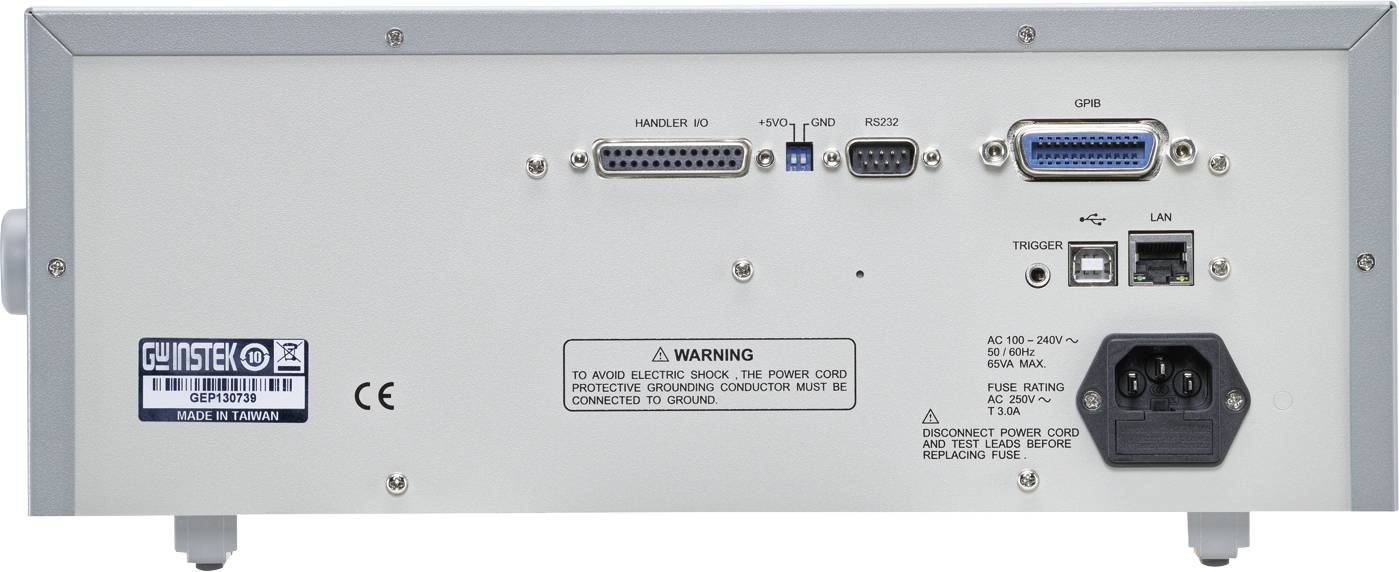

Ob für die Messdatenerfassung während des Prüfprozesses oder die Kollokation für die Systemintegration, die LCR-8200 Serie bietet die umfassendsten Kommunikationsschnittstellen, einschließlich USB-Gerät, RS-232C, LAN für PC-Verbindung und sogar GPIB, die alle Standard-Kommunikationsschnittstellen sind. Anwender können ohne Zusatzkosten je nach Nutzungsgewohnheiten und Komfort der Systemarchitektur wählen. Darüber hinaus bietet die LCR-8200-Serie auch eine Handler-Schnittstelle zur Systemintegration von SPS oder Sortierern.
