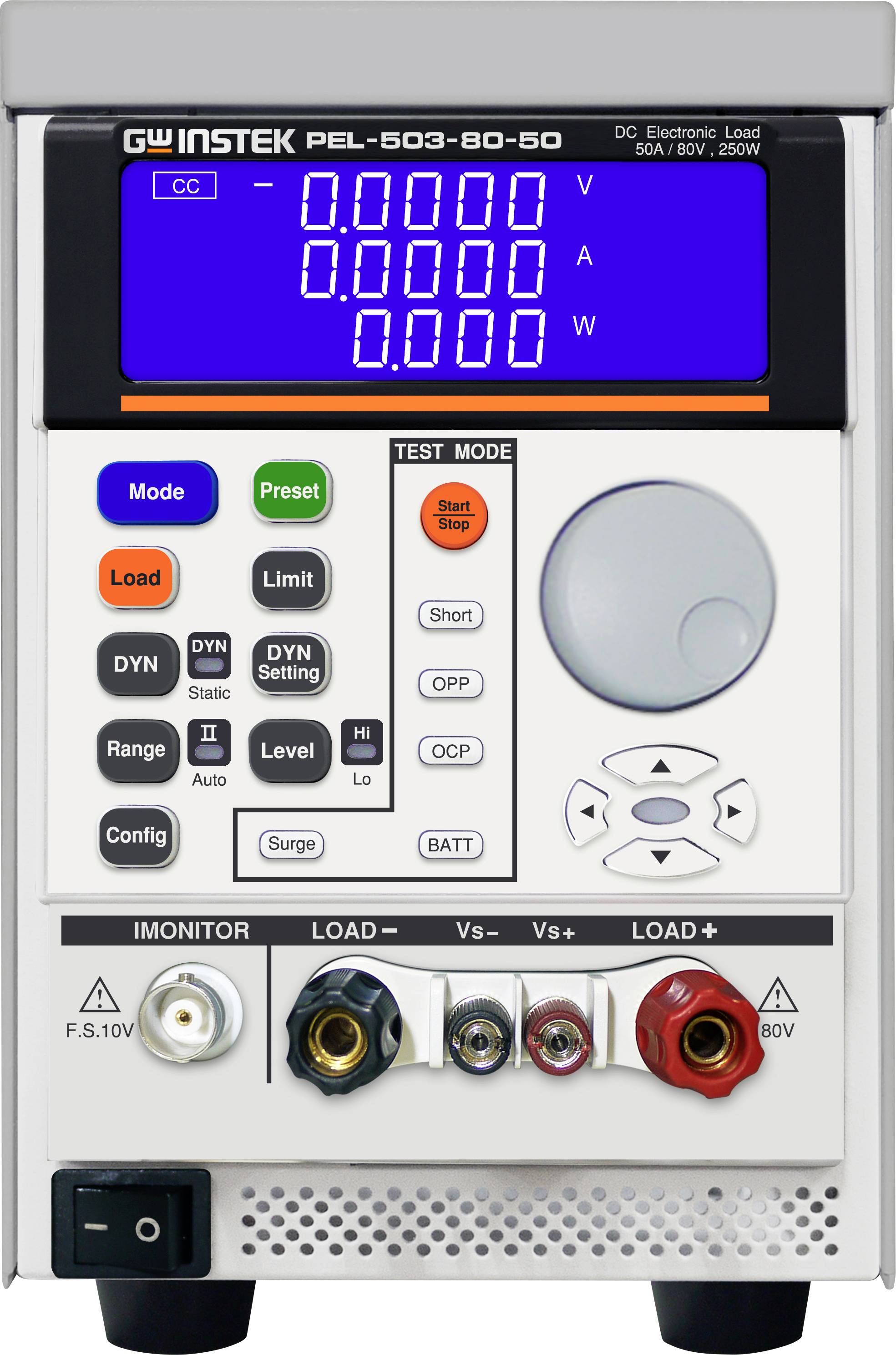

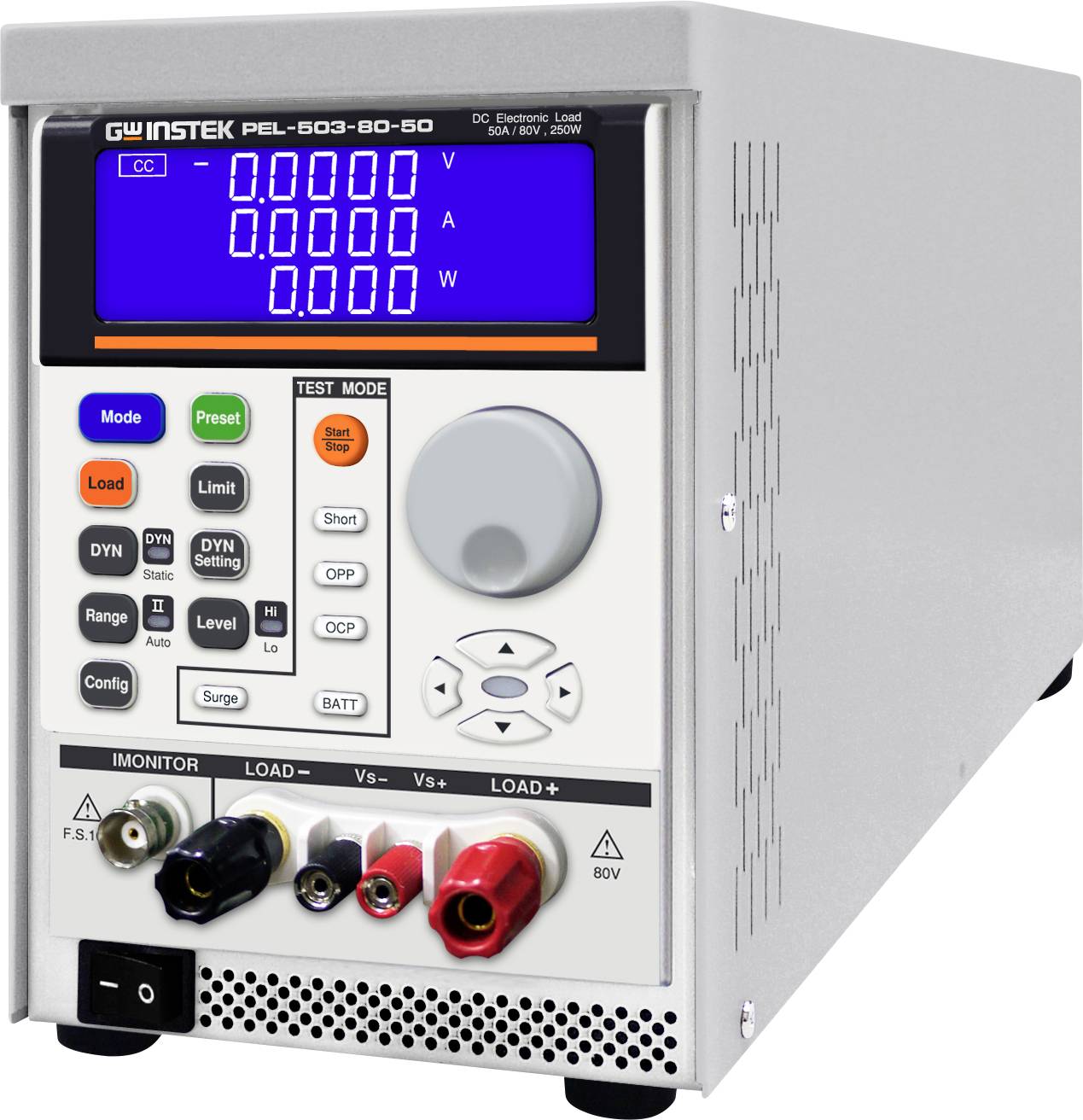

GW Instek PEL-503-80-50 Elektronische Last

Die einkanalige elektronische Last der Serie PEL-500 umfasst insgesamt 5 Modelle und bietet Spannungsbetriebsbereiche von 0~80V/ 0~500V und einen Leistungsbetriebsbereich von 250~700W. Die Serie kann für Forschung und Entwicklung, Qualitätskontrolle, ATE-System- und Produktionstests verwendet werden, einschließlich Spannungsquellen-/Stromquellentest; Einschwingverhalten des Schaltnetzteils; Konstantspannungsmodus für Strombegrenzungstest; Batteriesimulation; und Batterieentladungstest. Die PEL-500-Serie bietet eine 5-stellige digitale Anzeige von Spannung, Strom und Leistung. Benutzer können gleichzeitig die Messdaten des Prüflings überwachen. Um Benutzern die Beurteilung zu erleichtern, ob das DUT dem Überschwingungsstrom standhält, bietet die PEL-500-Serie einen Surge-Test, der den Boot-Überschwingungsstrom und den transienten Strom beim Hot-Plugging simulieren kann. Die eingebaute Batterieentladetestfunktion kann die Bedingungen zum Stoppen der Entladung gemäß den Testanforderungen des DUT bestimmen, einschließlich der Einstellung der Entladestoppspannung (Vbatt), der Entladekapazität (AH, WH) und der Stoppentladezeit.

Benutzer können die Ladespannung/Entladespannung der PEL-500-Serie zum Testen gemäß den Eigenschaften des Prüflings einstellen. Wenn die Ausgangsspannung des DUT auf den Ladespannungswert ansteigt, beginnt das Laden. Wenn die Ausgangsspannung auf die Entladespannung abfällt, endet das Laden. Benutzer können die GO/NG-Funktion verwenden, um die Beurteilungsbedingungen gemäß der Funktion und den Spezifikationen des DUT voreinzustellen. Die PEL-500-Serie generiert automatisch die Beurteilungsergebnisse gemäß den während des Tests eingestellten Beurteilungsbedingungen. Unter den Sicherheitstestanforderungen des Netzteils bietet die PEL-500-Serie nicht nur die Kurztestfunktion, sondern bietet auch die automatische Testfunktion des Überstromschutzes/Überstromschutzes, um den komplizierten manuellen Betrieb des Benutzers zu vereinfachen und den OCP/OPP von zu überprüfen die Aktionspunkte des Prüflings. Die generierten Messergebnisse helfen dem Benutzer zu bestätigen, ob die tatsächlichen Betriebseingriffspunkte des Prüflings für OCP/OPP innerhalb der Messvorschriften liegen. Neben der Funktion, dem Oszilloskop Laststromwellenformen über den BNC-Ausgang von Imonitor bereitzustellen, bietet die PEL-500-Serie auch Überspannungs-, Überstrom-, Überstrom- und Übertemperaturschutz sowie Verpolungserkennung. Wenn einer von ihnen eine Auslöseaktion auslöst, verfügt die PEL-500-Serie über Schutz- oder Erinnerungsmaßnahmen zum Schutz der PEL-500-Serie vor Schäden durch anormale Betriebsbereiche.
