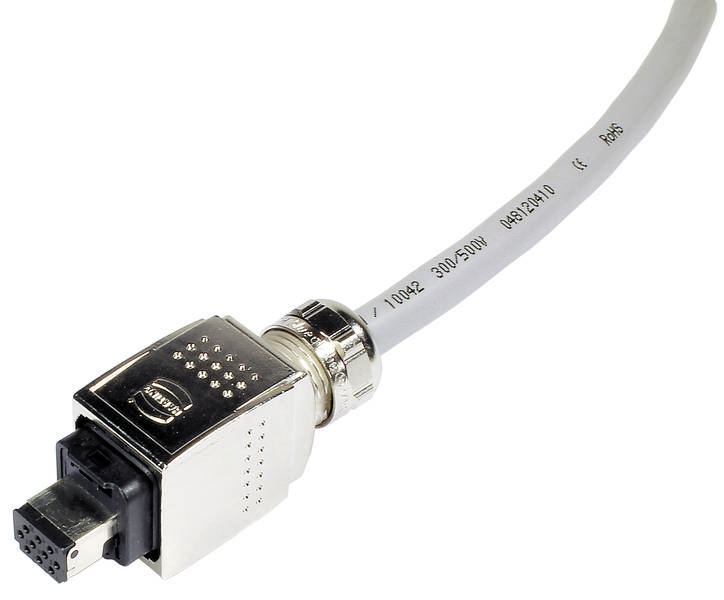

HARTING 09352620401 Steckverbinder-Set Gesamtpolzahl: 10 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Steckverbinder-Set
Gesamtpolzahl
10
Anschluss
Crimpen
Inhalt
1 St.
Nennstrom - gerundet
5 A
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 53,33
3
3% = € 1,74
€ 51,59
5
5% = € 2,43
€ 50,90
10
5% = € 2,89
€ 50,44
25
6% = € 3,24
€ 50,09
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 53,33 / Stück)
€ 53,33
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Baureihe: Han® PushPull (V14)
- Komponente: Steckverbinder-Sets
- Anschlussart: Crimpanschluss
- Kontaktanzahl: 10
- Verriegelungsart: PushPull
- Raster, anschlussseitig: 2,4 mm;3 mm
- Bemessungsstrom: 5 A
- Isolationswiderstand: >109 Ω
- Durchgangswiderstand: ≤ 10 mΩ
- Grenztemperatur: -40 ... +85 °C
- Steckzyklen: ≥ 500
- Prüfspannung Ueff: 1,5 kV (Kontakt-Kontakt);1,5 kV (Kontakt-Masse)
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 61076-3-117 Variante 14 (V14);IEC 61076-3-119 Steckgesicht;EN 45545-2
- Nettogewicht: 1 g
- Bezeichnung: Signal
- Raster, steckseitig: 2,4 mm;3 mm
- Luftstrecke: ≥ 1,1 mm
- Kriechstrecke: ≥ 1,1 mm
- Merkmale: intuitive Verriegelung
- Bemessungsspannung: 50 V
- Bemessungsstoßspannung: 1,5 kV
- Verschmutzungsgrad: 3
- Hinweise: Beachten Sie bei der Installation eines PROFINET-Systems die PROFINET-Montagerichtlinie.
- Steckkraft: 50 N
- Ziehkraft: 50 N
- Leiterquerschnitt: AWG 26 ... AWG 18
- Beschreibung: AIDA-konform
- Schirmung: voll geschirmt, 360° Schirmkontakt
- Schutzart nach IEC 60529: IP65;IP67
- PROFINET: ja
- Vibrationsbeständigkeit: 10-500 Hz, 5 g, 0,35 mm, 10 Zyklen nach IEC 61373 Kategorie 1 Klasse B
- Zulassungen: DNV GL
- Schockbeständigkeit: 50 g / 11 ms, 10 Stöße / Achse und Richtung
- Klemmbereich: 7 ... 11 mm
- Werkstoff Gehäuse: Zink-Druckguss
- Oberfläche Gehäuse: vernickelt
- Aderaußendurchmesser: ≤ 2,1 mm
- Kabeldurchmesser: 7 ... 11 mm
- Werkstoff O-Ring: NBR
- Werkstoff Kabeldichtung: TPE
- Typ
09 35 262 0401
- Produkt-Art
Steckverbinder-Set
- Gesamtpolzahl
10
- Anschluss
Crimpen
- Inhalt
1 St.
- Nennstrom
5 A
- Nennstrom - gerundet
5 A
- Nennspannung
50 V
- Kabel-Ø (max.)
11 mm
- Kabel-Ø (min.)
7 mm
- Gehäuse-Material
Zinkdruckguss
- Herst.-Teilenr.
09352620401
- Kabel-Ø-Bereich
7 - 11 mm
- Polzahl
10
IP65
IP67
Push Pull
50 V
10
sonstige
Zink
sonstige
-40-85 °C
sonstige
1.5 kV
Crimpanschluss
sonstige
0.13-0.82 mm²
0.13-0.82 mm²
0.13-0.82 mm²
0.13-0.82 mm²
IP65
sonstige
sonstige
sonstige
5 A
Dokumente & Downloads
Datenblatt
Datenblatt 3001281 HARTING 09352620401 Steckverbinder-Set Gesamtpolzahl: 10 1 St.
Datenblatt 3001281 HARTING 09352620401 Steckverbinder-Set Gesamtpolzahl: 10 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3001281 HARTING 09352620401 Steckverbinder-Set Gesamtpolzahl: 10 1 St.
Beschreibung
Steckverbinder, Steckverbinder-Sets AIDA-konform, Crimpanschluss, Bemessungsstrom: 5 A, Kontakte: 10, PushPull, Klemmbereich: 7 ... 11 mm
