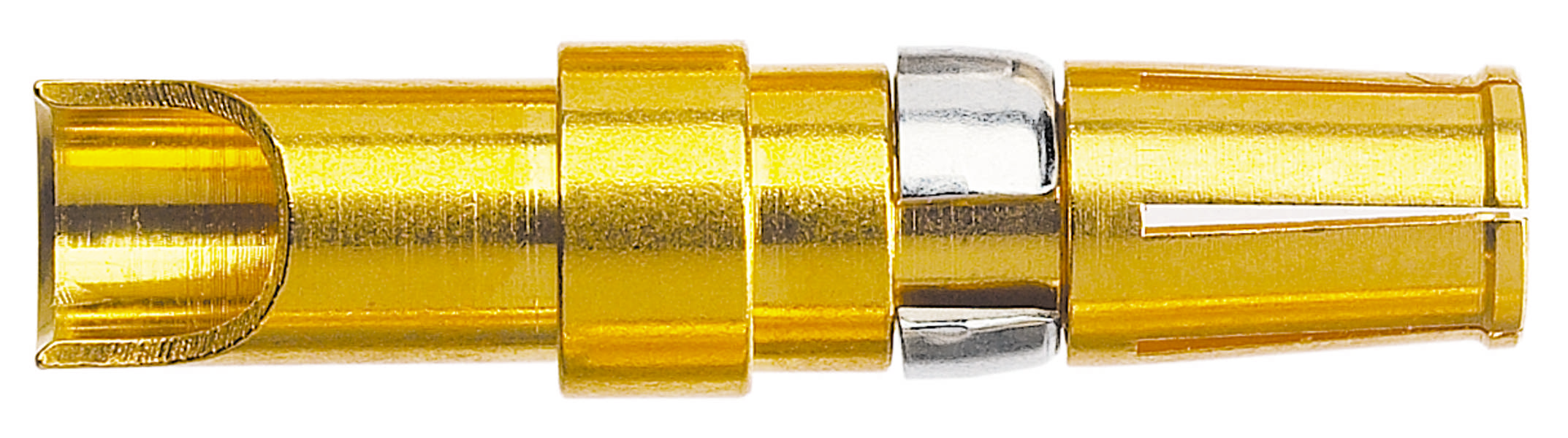

HARTING 09691825422 09 69 182 5422 Crimpkontakt AWG min.: 12 AWG max.: 10 Kupferlegierung 30 A 1 St. Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Crimpkontakt
AWG max.
10
Kontaktmaterial
Kupferlegierung
Inhalt
1 St.
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 6,24
5
6% = € 0,38
€ 5,86
10
8% = € 0,53
€ 5,71
25
10% = € 0,63
€ 5,61
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 6,24 / Stück)
€ 6,24
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Baureihe: D-Sub
- Kontaktbeschreibung: gerade
- Anschlussart: Crimpanschluss
- Bemessungsstrom: ≤ 30 A
- Durchgangswiderstand: ≤ 1 mΩ
- Grenztemperatur: -55 ... +155 °C
- Steckzyklen: ≥ 500
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: Edelmetall über Ni
- Nettogewicht: 2,282 g
- Schichtdicke: ≥ 30 µinch
- Bezeichnung: Mixed
- Merkmale: Werkzeugeinstellung: 7 für AWG 10 und 6 für AWG 12
- Steckkraft: ≤ 7 N
- Ziehkraft: ≈ 5 N
- Kontaktart: Crimpkontakt
- Geschlecht: Buchse
- Fertigungsverfahren: gedrehte Kontakte
- Leiterquerschnitt: AWG 12 ... AWG 10
- Abisolierlänge: 7,5 mm
- Werkstoff Verriegelung: Kupferlegierung
- Verpackungsart
Piece
- Produkt-Art
Crimpkontakt
- AWG max.
10
- Kontaktmaterial
Kupferlegierung
- Inhalt
1 St.
- AWG min.
12
- Anschluss
Crimpen
- Steckzyklen
500
- Herst.-Teilenr.
09691825422
- Kontaktart
gedrehte Kontakte
- Kontaktoberfläche
Edelmetall
- Nennstrom
30 A
- Typ
09 69 182 5422
Buchse
-55-155 °C
sonstige
sonstige
7.5 mm
2.5-6 mm²
2.5-6 mm²
30 A
sonstige Kupferlegierungen
500
gedreht (Drehbank)
Dokumente & Downloads
Datenblatt
Datenblatt 3001758 HARTING 09691825422 09 69 182 5422 Crimpkontakt AWG min.: 12 AWG max.: 10 Kupferlegierung 30 A 1 St. Piece
Datenblatt 3001758 HARTING 09691825422 09 69 182 5422 Crimpkontakt AWG min.: 12 AWG max.: 10 Kupferlegierung 30 A 1 St. Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3001758 HARTING 09691825422 09 69 182 5422 Crimpkontakt AWG min.: 12 AWG max.: 10 Kupferlegierung 30 A 1 St. Piece
Beschreibung
Crimpkontakt, gerade, Betriebsstrom: 30 A, Buchse, Kupferlegierung, Edelmetall über Ni, Leiterquerschnitt: 2,5...6 mm², AWG 12 ... AWG 10
