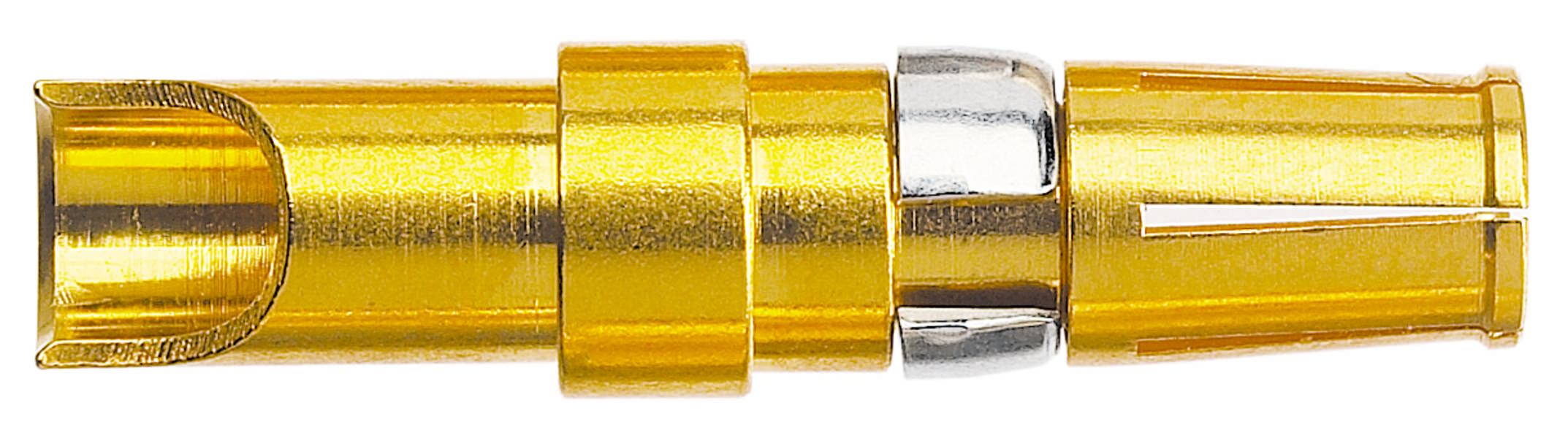

HARTING 09691827422 09 69 182 7422 Crimpkontakt AWG min.: 10 AWG max.: 12 Kupferlegierung 30 A 1 St. Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Crimpkontakt
AWG max.
12
Kontaktmaterial
Kupferlegierung
Inhalt
1 St.
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 4,99
5
6% = € 0,32
€ 4,67
10
9% = € 0,46
€ 4,53
25
11% = € 0,54
€ 4,45
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 4,99 / Stück)
€ 4,99
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Baureihe: D-Sub
- Kontaktbeschreibung: gerade
- Anschlussart: Crimpanschluss
- Bemessungsstrom: ≤ 30 A
- Durchgangswiderstand: ≤ 1 mΩ
- Grenztemperatur: -55 ... +155 °C
- Steckzyklen: ≥ 50
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: 0,2 µm Au
- Nettogewicht: 2,093 g
- Bezeichnung: Mixed
- Merkmale: Werkzeugeinstellung: 7 für AWG 10 und 6 für AWG 12
- Steckkraft: ≤ 7 N
- Ziehkraft: ≈ 5 N
- Kontaktart: Crimpkontakt
- Geschlecht: Buchse
- Fertigungsverfahren: gedrehte Kontakte
- Leiterquerschnitt: AWG 12 ... AWG 10
- Abisolierlänge: 7,5 mm
- Werkstoff Verriegelung: Kupferlegierung
- Verpackungsart
Piece
- Produkt-Art
Crimpkontakt
- AWG max.
12
- Kontaktmaterial
Kupferlegierung
- Inhalt
1 St.
- AWG min.
10
- Anschluss
Crimpen
- Steckzyklen
50
- Herst.-Teilenr.
09691827422
- Impedanz
1 mΩ
- Kontaktart
gedrehte Kontakte
- Kontaktoberfläche
Vergoldet
- Nennstrom
30 A
- Typ
09 69 182 7422
Buchse
-55-155 °C
sonstige
sonstige
7.5 mm
2.5-6 mm²
2.5-6 mm²
30 A
sonstige Kupferlegierungen
50
gedreht (Drehbank)
Dokumente & Downloads
Datenblatt
Datenblatt 3001757 HARTING 09691827422 09 69 182 7422 Crimpkontakt AWG min.: 10 AWG max.: 12 Kupferlegierung 30 A 1 St. Piece
Datenblatt 3001757 HARTING 09691827422 09 69 182 7422 Crimpkontakt AWG min.: 10 AWG max.: 12 Kupferlegierung 30 A 1 St. Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3001757 HARTING 09691827422 09 69 182 7422 Crimpkontakt AWG min.: 10 AWG max.: 12 Kupferlegierung 30 A 1 St. Piece
Beschreibung
Crimpkontakt, gerade, Betriebsstrom: 30 A, Buchse, Kupferlegierung, 0,2 µm Au, Leiterquerschnitt: 2,5...6 mm², AWG 12 ... AWG 10
