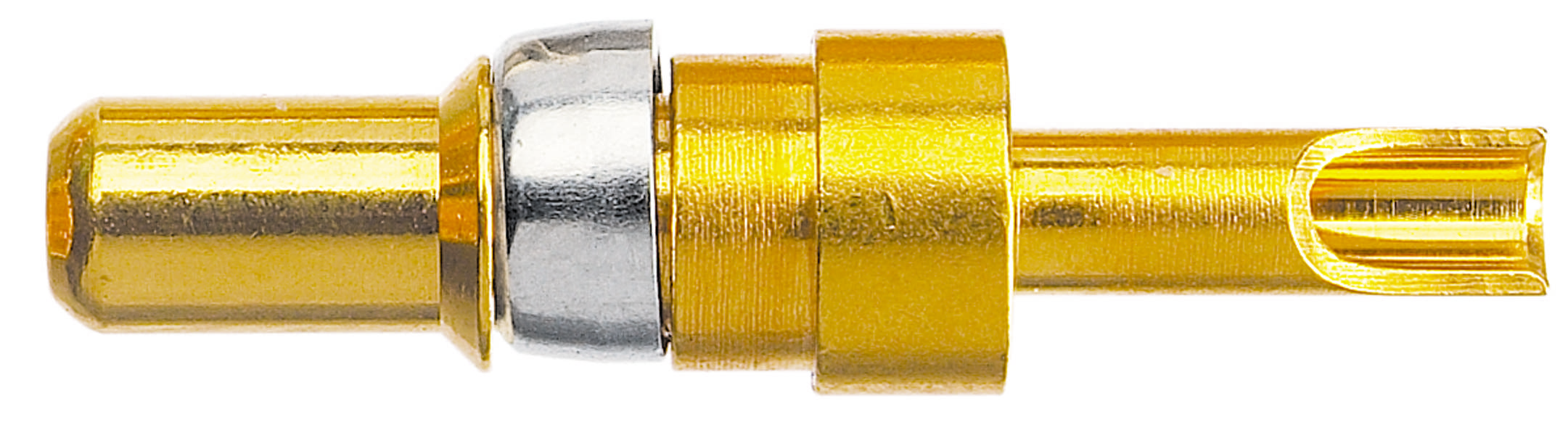

HARTING 09692825821 09 69 282 5821 Crimpkontakt AWG min.: 14 AWG max.: 12 Kupferlegierung 20 A 1 St. Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Crimpkontakt
AWG max.
12
Kontaktmaterial
Kupferlegierung
Inhalt
1 St.
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 4,58
5
7% = € 0,30
€ 4,28
10
9% = € 0,42
€ 4,16
25
11% = € 0,50
€ 4,08
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 4,58 / Stück)
€ 4,58
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Baureihe: D-Sub
- Kontaktbeschreibung: gerade;kurze Ausführung
- Anschlussart: Crimpanschluss
- Bemessungsstrom: ≤ 20 A
- Durchgangswiderstand: ≤ 1 mΩ
- Grenztemperatur: -55 ... +155 °C
- Steckzyklen: ≥ 500
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: Edelmetall über Ni
- Nettogewicht: 1,97 g
- Schichtdicke: ≥ 30 µinch
- Bezeichnung: Mixed
- Merkmale: Werkzeugeinstellung: 5 für AWG 12 und 4 für AWG 14
- Steckkraft: ≤ 7 N
- Ziehkraft: ≈ 5 N
- Kontaktart: Crimpkontakt
- Geschlecht: Stift
- Fertigungsverfahren: gedrehte Kontakte
- Leiterquerschnitt: AWG 14 ... AWG 12
- Abisolierlänge: 4,5 mm
- Werkstoff Verriegelung: Kupferlegierung
- Verpackungsart
Piece
- Produkt-Art
Crimpkontakt
- AWG max.
12
- Kontaktmaterial
Kupferlegierung
- Inhalt
1 St.
- AWG min.
14
- Anschluss
Crimpen
- Steckzyklen
500
- Herst.-Teilenr.
09692825821
- Kontaktart
gedrehte Kontakte
- Kontaktoberfläche
Edelmetall
- Nennstrom
20 A
- Typ
09 69 282 5821
Stift
-55-155 °C
sonstige
sonstige
4.5 mm
2.5-4 mm²
2.5-4 mm²
20 A
sonstige Kupferlegierungen
500
gedreht (Drehbank)
Dokumente & Downloads
Datenblatt
Datenblatt 3001768 HARTING 09692825821 09 69 282 5821 Crimpkontakt AWG min.: 14 AWG max.: 12 Kupferlegierung 20 A 1 St. Piece
Datenblatt 3001768 HARTING 09692825821 09 69 282 5821 Crimpkontakt AWG min.: 14 AWG max.: 12 Kupferlegierung 20 A 1 St. Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3001768 HARTING 09692825821 09 69 282 5821 Crimpkontakt AWG min.: 14 AWG max.: 12 Kupferlegierung 20 A 1 St. Piece
Beschreibung
Crimpkontakt, gerade, kurze Ausführung, Betriebsstrom: 20 A, Stift, Kupferlegierung, Edelmetall über Ni, Leiterquerschnitt: 2,5...4 mm²
