HARTING 09692827230 09 69 282 7230 Koaxialkontakt AWG min.: 24 AWG max.: 30 Kupferlegierung 2 A 1 St. Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Koaxialkontakt
AWG max.
30
Kontaktmaterial
Kupferlegierung
Inhalt
1 St.
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 6,66
5
6% = € 0,41
€ 6,25
10
9% = € 0,57
€ 6,09
25
10% = € 0,68
€ 5,98
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 6,66 / Stück)
€ 6,66
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Baureihe: D-Sub
- Kontaktbeschreibung: gerade;für Kabel RG 179 BU, 187 AU
- Anschlussart: Crimp-/Crimpanschluss
- Bemessungsstrom: ≤ 2 A
- Isolationswiderstand: >109 Ω
- Durchgangswiderstand: 2,7 mΩ für Innenleiter;2,7 mΩ für Außenleiter
- Grenztemperatur: -55 ... +135 °C
- Steckzyklen: ≥ 50
- Prüfspannung Ueff: 0,75 kV @ 50 Hz
- Werkstoff Kontakte: Kupferlegierung;PBFE / PBTP / PI
- Kontaktoberfläche: vergoldet
- Nettogewicht: 1,82 g
- Bezeichnung: Mixed
- Merkmale: Werkzeugeinstellung: 5 für AWG 24 und AWG 26, 4 für AWG 28, 3 für AWG 30;Außenleiter: Crimp in Werkzeugkavität B
- Bemessungsspannung: 250 V
- Steckkraft: ≤ 7 N
- Ziehkraft: ≤ 7 N
- Kontaktart: Koaxialkontakt
- Geschlecht: Stift
- Fertigungsverfahren: gedrehte Kontakte
- Abisolierlänge: 3 mm für Innenleiter;5 mm Schirmung;9 mm Kabelmantel
- Werkstoff Verriegelung: Kupferlegierung
- Wellenwiderstand: 75 Ω
- Frequenz: 0 ... 2 GHz
- Verpackungsart
Piece
- Produkt-Art
Koaxialkontakt
- AWG max.
30
- Kontaktmaterial
Kupferlegierung
- Inhalt
1 St.
- AWG min.
24
- Anschluss
Crimpen
- Steckzyklen
50
- Herst.-Teilenr.
09692827230
- Impedanz
75 Ω
- Kontaktart
gedrehte Kontakte
- Kontaktoberfläche
Vergoldet
- Nennstrom
2 A
- Typ
09 69 282 7230
Stift
-55-135 °C
Crimpanschluss
Gold
3 mm
2 A
sonstige Kupferlegierungen
50
Dokumente & Downloads
Datenblatt
Datenblatt 3001868 HARTING 09692827230 09 69 282 7230 Koaxialkontakt AWG min.: 24 AWG max.: 30 Kupferlegierung 2 A 1 St. Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3001868 HARTING 09692827230 09 69 282 7230 Koaxialkontakt AWG min.: 24 AWG max.: 30 Kupferlegierung 2 A 1 St. Piece
Beschreibung

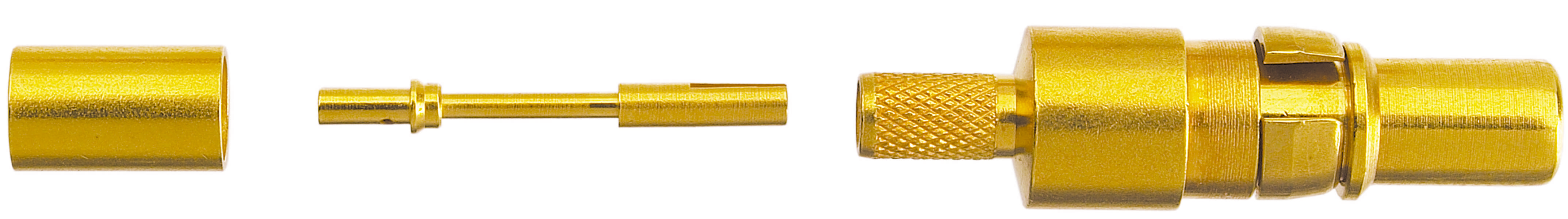

Koaxialkontakt, gerade, für Kabel RG 179 BU, 187 AU, Betriebsstrom: 2 A, Stift, Kupferlegierung, PBFE / PBTP / PI, vergoldet, Wellenwiderstand: 75
