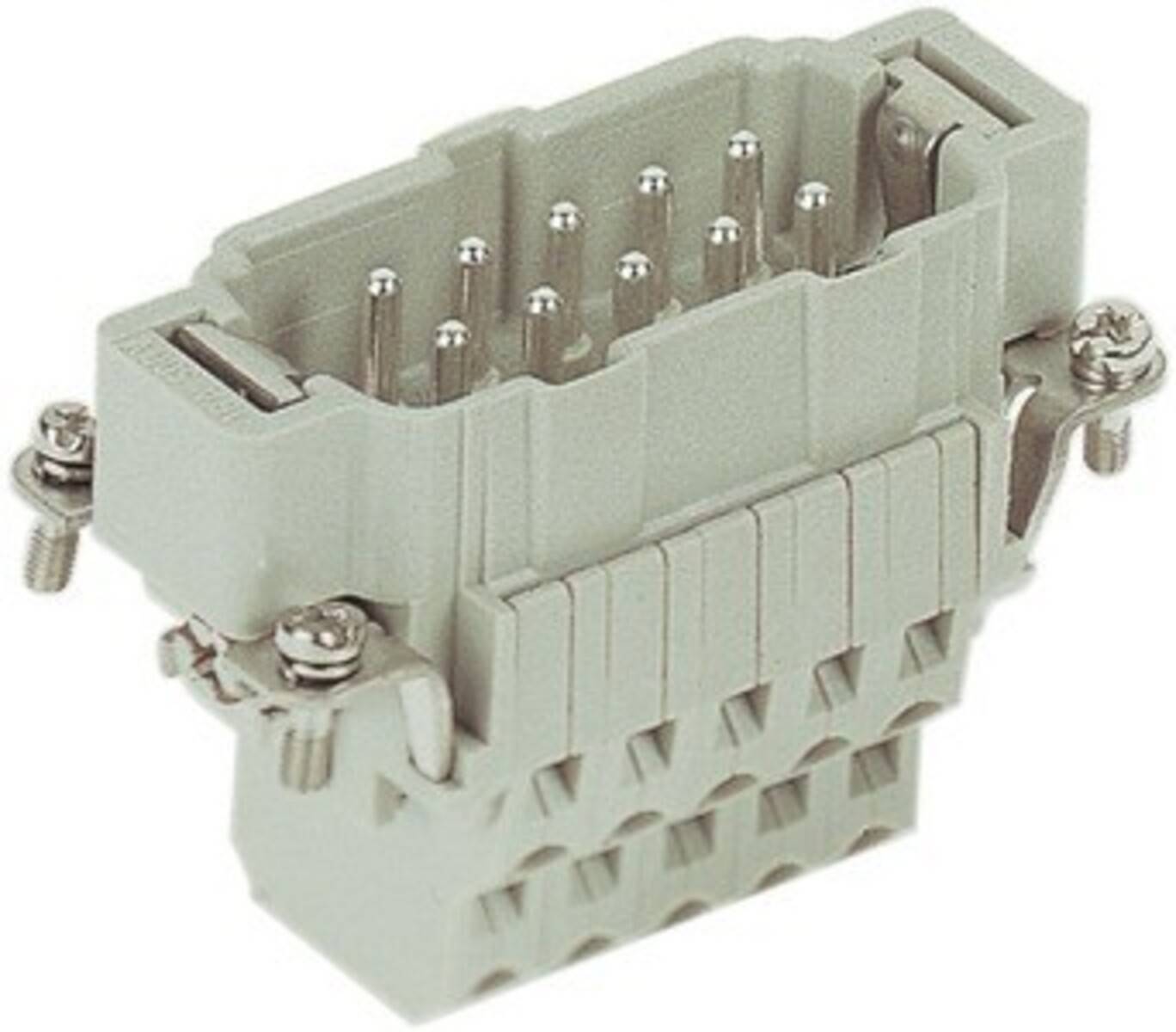

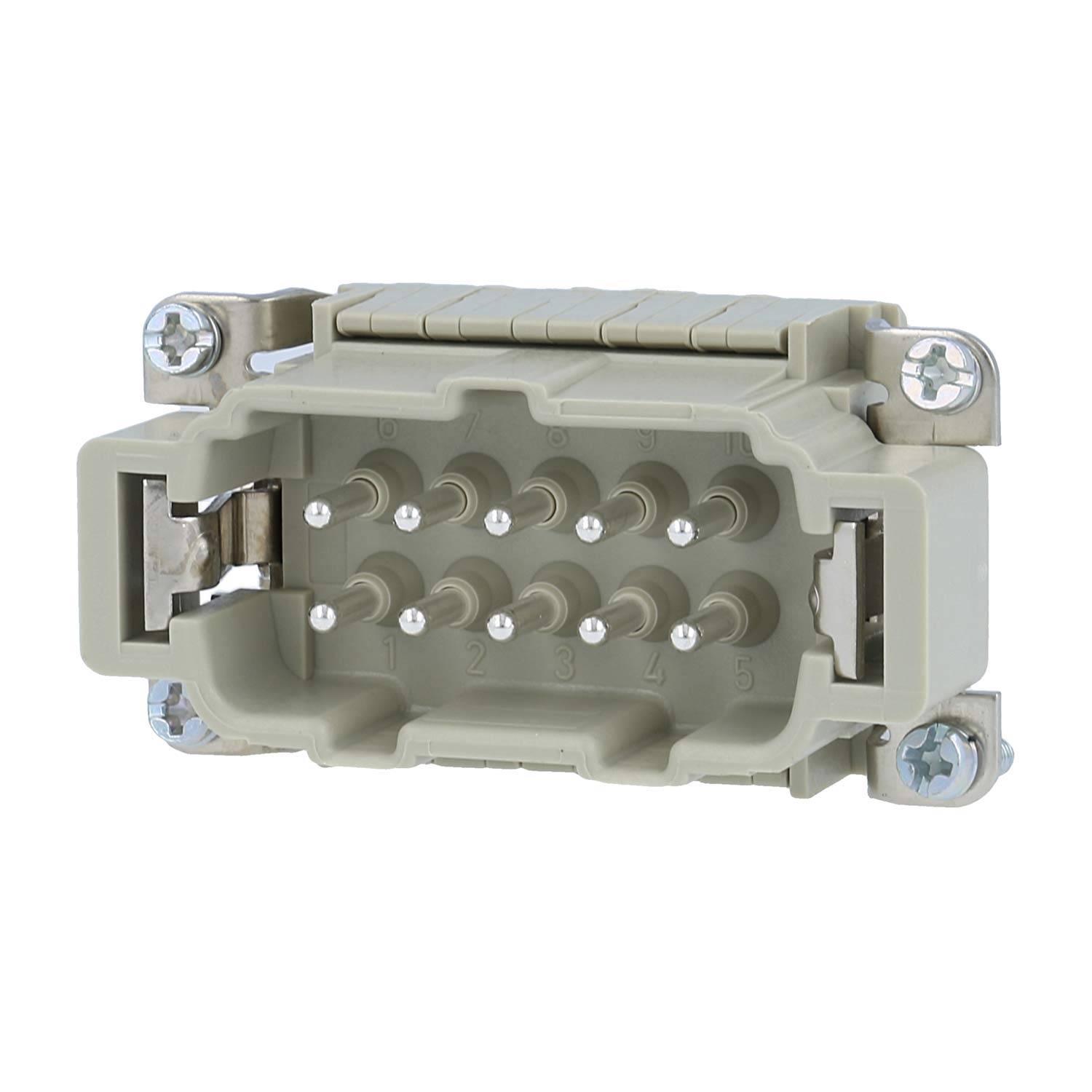

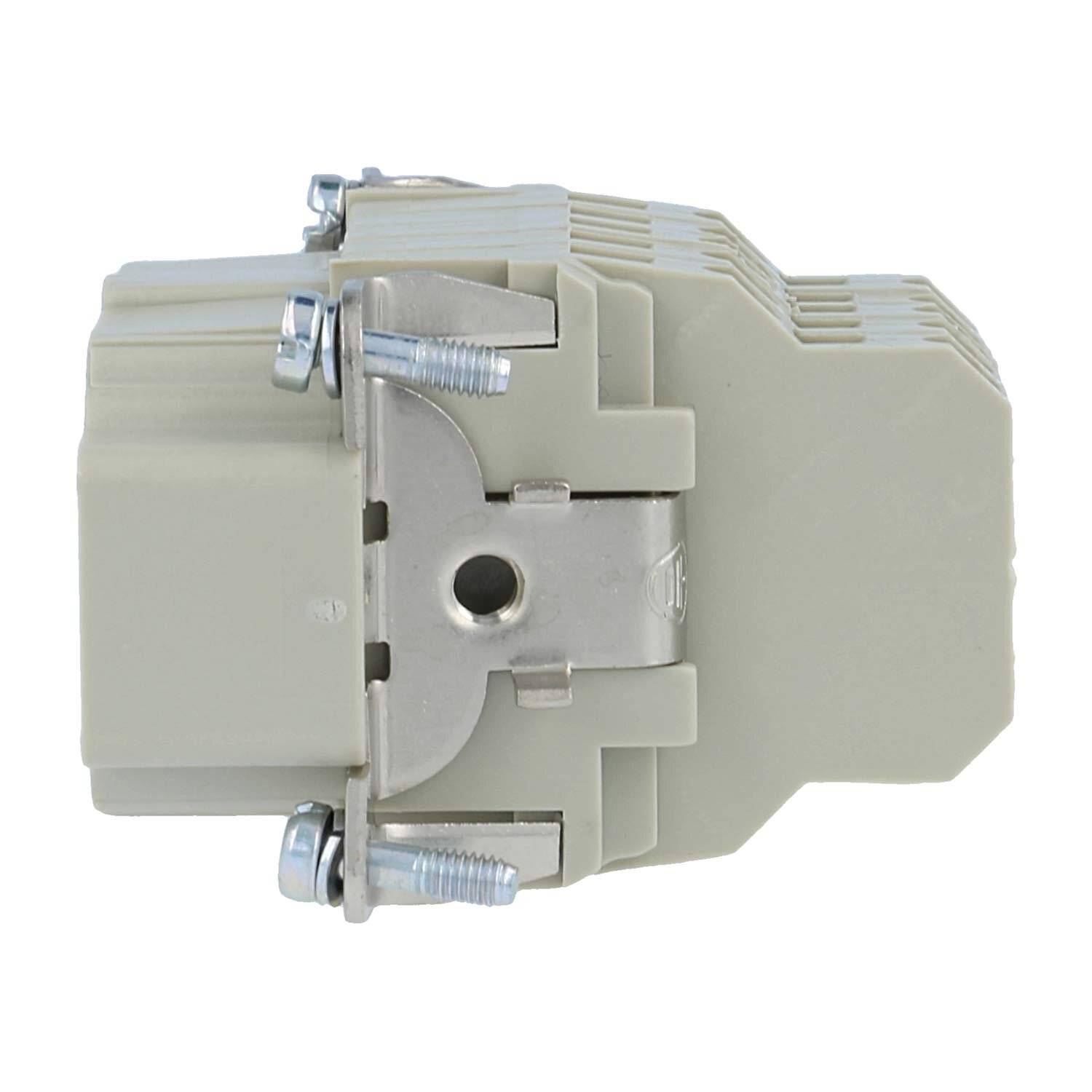

HARTING Han 10ESS Stifteinsatz (M) Doppel-Käfigzugfederanschluss, 10-polig+PE 500V, 16A

HARTING Han 10ESS Stifteinsatz (M) Doppel-Käfigzugfederanschluss, 10-polig+PE 500V, 16A - 1 Stück-1

1/2

Produkt-Art

Stiftkontakt

Polzahl

Typ

09330102672

Herst.-Teilenr.

09330102672

Gesamtpolzahl

Datenblatt (PDF)

Lieferung Do., 19. Nov. 2026

25 Stück

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl

Stück

Gesamt

€ 41,70

steuerfreie IGL

€ 7,91

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

10, Kontakteinsatz ohne Kontakte: nein, Stift, Thermoplast, 16 A, -40..125 °C, 500 V, 6 kV, 3, Federzuganschluss, Mit Drahtschutz: nein, 0,14..2,5 mm², Silber, sonstige Kupferlegierungen, V0, Mit Schutzleiter: ja, 500, 34 mm, 63,8 mm, 49,3 mm

Technische Daten

Anzahl der Leistungskontakte: 10Kontakteinsatz ohne Kontakte: neinKontaktausführung: StiftPolzahl: 10Werkstoff des Steckverbindereinsatzes: ThermoplastBemessungsstrom In: 16 ABetriebstemperatur: -40..125 °CBemessungsspannung: 500 VBemessungsstoßspannung: 6 kVVerschmutzungsgrad: 3Ausführung des elektrischen Anschlusses: FederzuganschlussMit Drahtschutz: neinAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,14..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig: 0,14..2,5 mm²Werkstoff der Kontaktbeschichtung: SilberWerkstoff des Kontakteinsatzes: ThermoplastWerkstoff des Kontaktes: sonstige KupferlegierungenBrennbarkeitsklasse des Isolierstoffs nach UL 94: V0Mit Schutzleiter: jaMin. Anzahl der Steckzyklen: 500Breite: 34 mmHöhe: 63,8 mmTiefe: 49,3 mmVerpackungseinheit: 1 StückMaße (cm): 0 × 0 × 0Bruttogewicht: 0 kg, Nettogewicht: 0,084 kgECLASS 7: Kontakteinsatz für Industriesteckverbinder (27440205)

Typ: 09330102672

Produkt-Art: Stiftkontakt

Herst.-Teilenr.: 09330102672

Polzahl: 10

Gesamtpolzahl: 10

Inhalt: 1 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 866147462 HARTING Han 10ESS Stifteinsatz (M) Doppel-Käfigzugfederanschluss, 10-polig+PE 500V, 16A - 1 Stück

Beschreibung

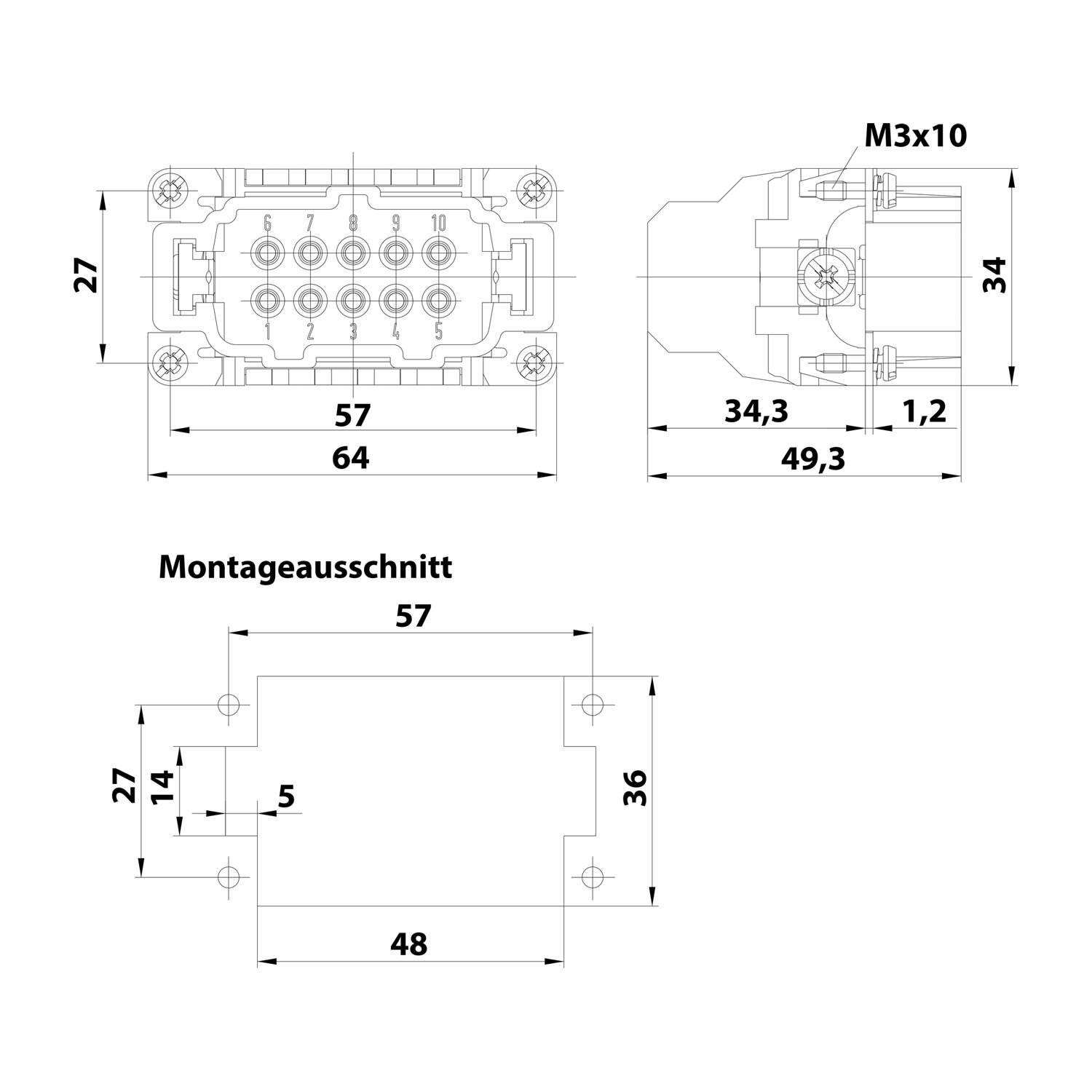

09330102672 HARTING Han 10ESS Stifteinsatz (M) Doppel-Käfigzugfederanschluss, 10-polig+PE 500V, 16A: Typ: 10ESS Einsatz Bauart: Stifteinsatz (M) Polzahl: 10-polig +PE Beschriftung: 1 - 10 Anschlusstechnik: Doppel-Käfigzugfederanschluss Bemessungsspannung: Spannung: 500V nach UL: 600V nach CSA: 600V Bemessungsstrom: Strom: 16A Bemessungsstoßspannung: 6kV Verschmutzungsgrad: 3 Durchgangswiderstand: <=3,0mOhm Isolationswiderstand: >=10Ohm Querschnitt: mm²: 0,14mm² - 2,5mm² AWG: AWG26 - AWG14 Abisolierlänge: Länge: 9,0mm - 11,0mm Maße: Länge: 64,0mm Breite: 34,0mm Höhe: 49,3mm Temperaturbereich: -40°C bis 125°C Steckzyklen: >=500 Passend für: 10B Gehäuse Werkstoff: Isolierstoff: Polycarbonat (PC) Kontakt: Kupferlegierung Kontaktoberfläche: hartversilbert Farbe: Farbton: kieselgrau RAL 7032 Zulassungen / Normen: Brandverhalten nach UL: V0 nach UL94 Merkmale: - Zuverlässiger Käfigzugfederanschluss. - Vibrationsgeprüft. - 2 Anschlussmöglichkeiten pro Kontakt. - Ideal für Stern-Dreieckschaltungen. - Die Verwendung des Werkzeugs (119532) wird empfohlen. - Tüllengehäuse hohe Bauform erforderlich. Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 10 polig
