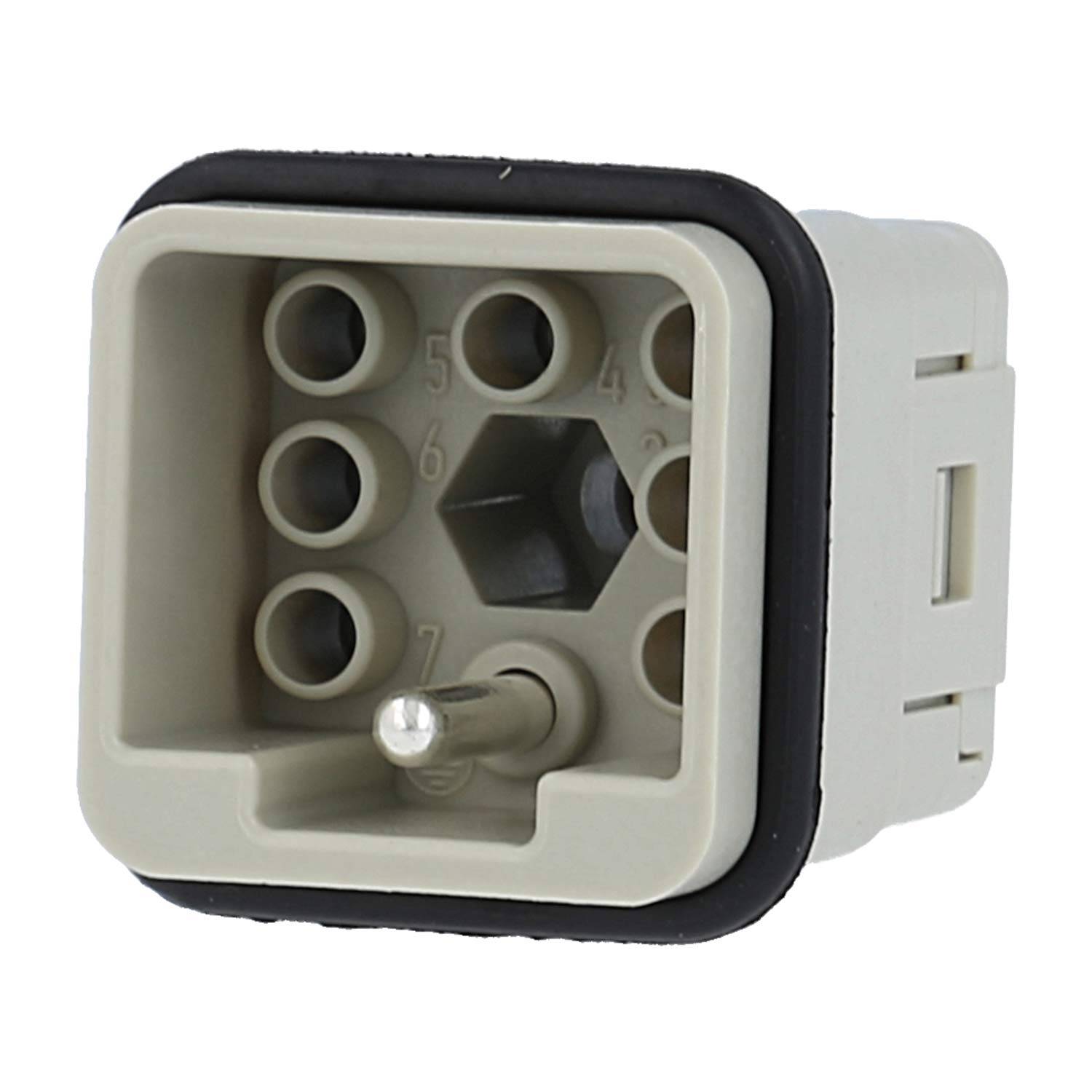

HARTING Han Q7/0 Stifteinsatz (M) Crimp- / Schraubanschluss (PE), 7-polig+PE 400V, 10A

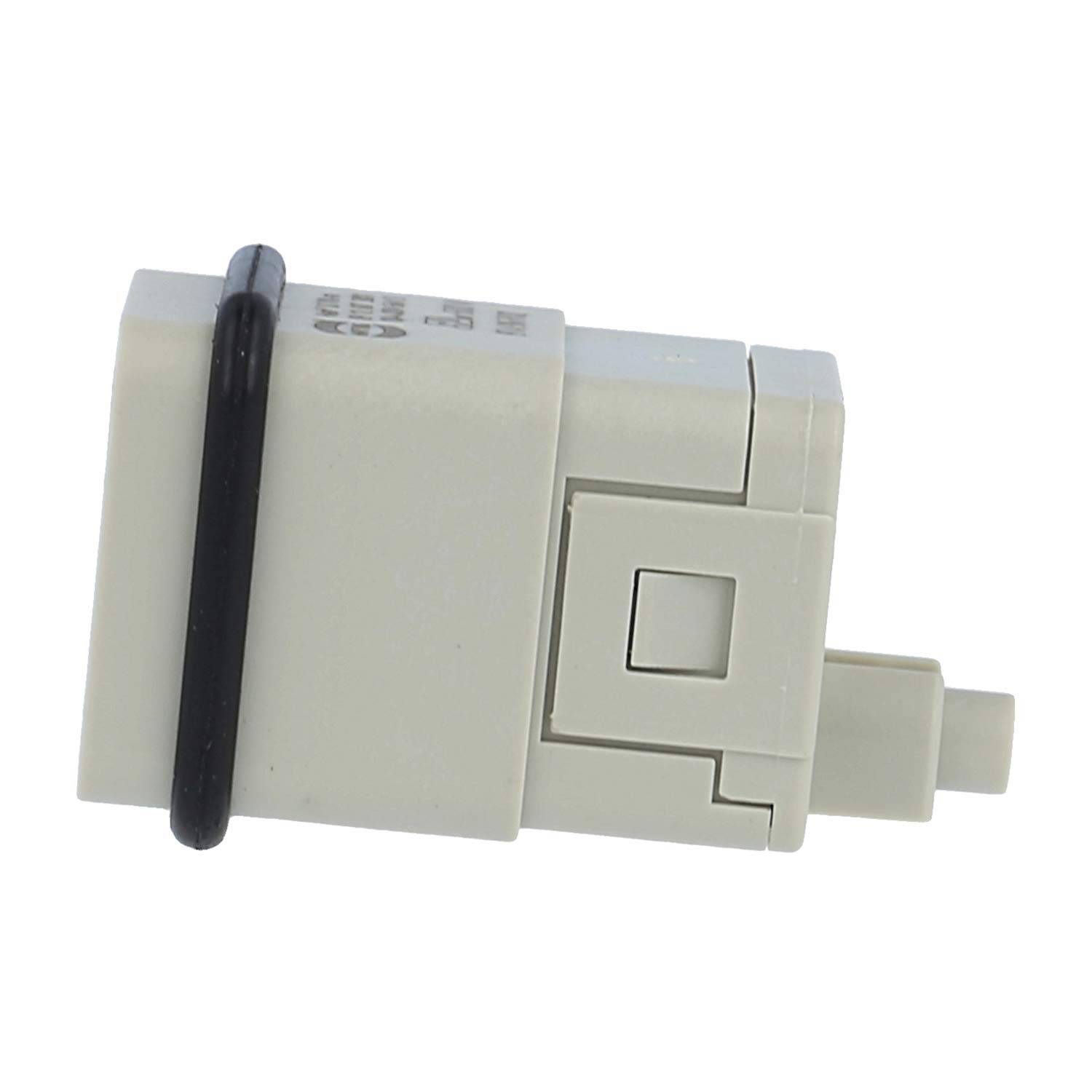

HARTING Han Q7/0 Stifteinsatz (M) Crimp- / Schraubanschluss (PE), 7-polig+PE 400V, 10A - 1 Stück-1

HARTING Han Q7/0 Stifteinsatz (M) Crimp- / Schraubanschluss (PE), 7-polig+PE 400V, 10A - 1 Stück-2

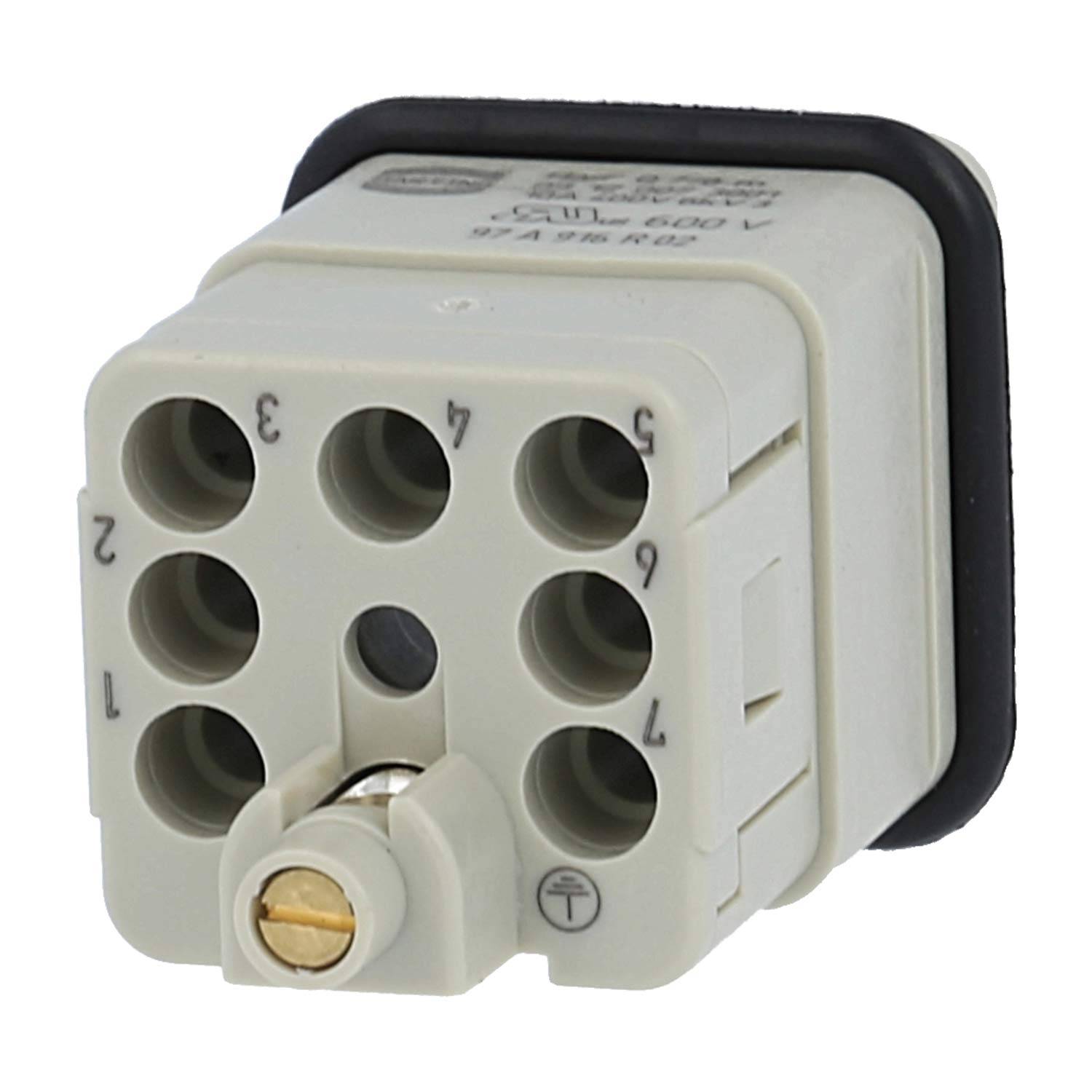

HARTING Han Q7/0 Stifteinsatz (M) Crimp- / Schraubanschluss (PE), 7-polig+PE 400V, 10A - 1 Stück-3

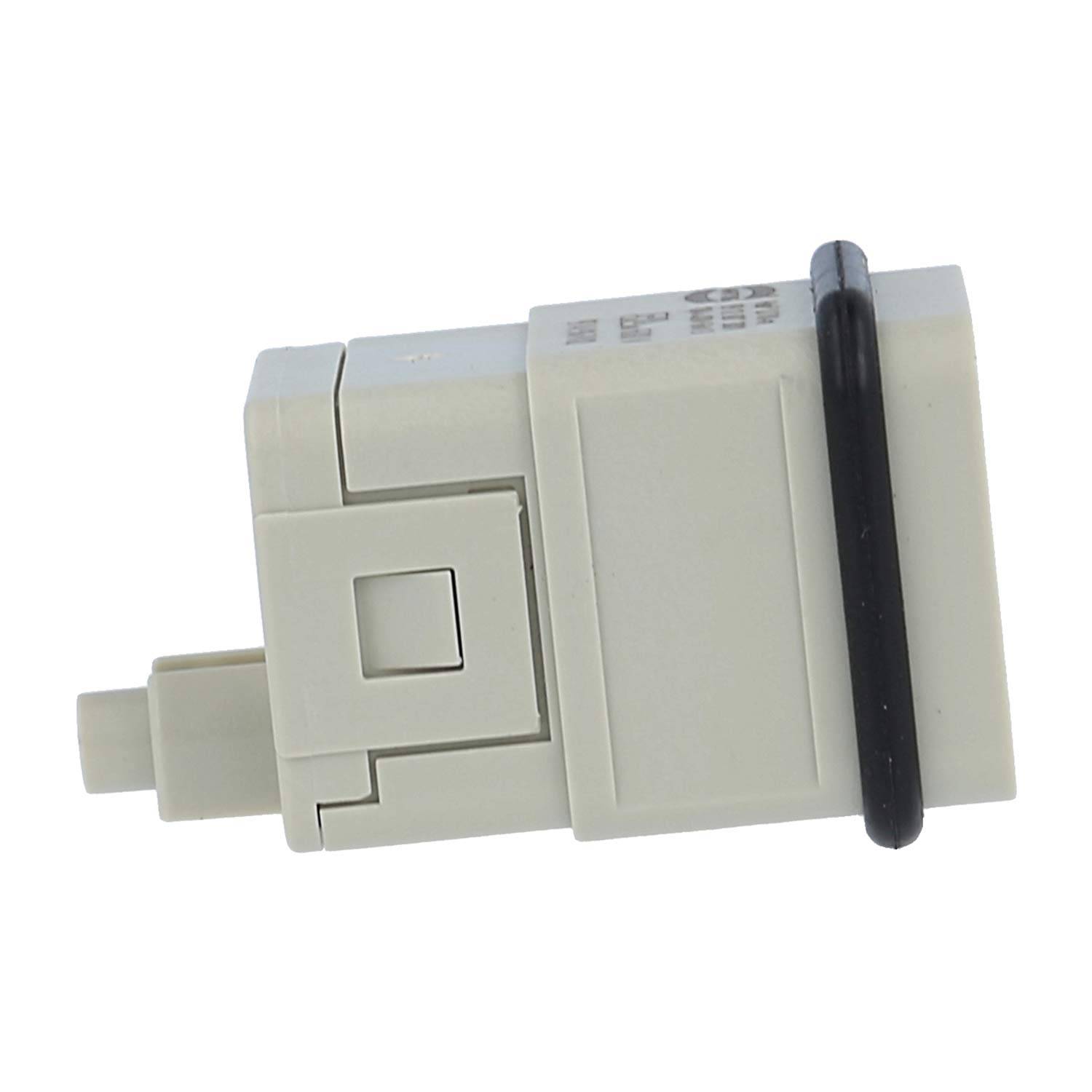

HARTING Han Q7/0 Stifteinsatz (M) Crimp- / Schraubanschluss (PE), 7-polig+PE 400V, 10A - 1 Stück-4

1/5

Produkt-Art

Steckverbinder

Serie

Han® Q

Gesamtpolzahl

7 + PE

Besonderheiten

kodierbar

Polzahl

Datenblatt (PDF)

Sofort-Lieferung Mi., 9. Sept.

83 Stück

Verkauf und Versand:

Stecker Express GmbH - Österreich Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 11,91 / Stück)

€ 11,91

steuerfreie IGL

€ 9,95

Rechtliche Bedenken melden

Technische Daten

Typ: Q7/0 Einsatz
Bauart: Stifteinsatz (M)
Polzahl: 7-polig +PE
Beschriftung: 1 - 7
Anschlusstechnik: Crimp- / Schraubanschluss (PE)
Bemessungsspannung / Spannung: 400V
Bemessungsspannung / nach UL: 600V
Bemessungsspannung / nach CSA: 600V
Bemessungsstrom / Strom: 10A
Bemessungsstoßspannung: 6kV
Verschmutzungsgrad: 3
Isolationswiderstand: >=10Ohm
Querschnitt / mm²: 0,14mm² - 2,5mm²
Querschnitt / AWG: AWG26 - AWG14

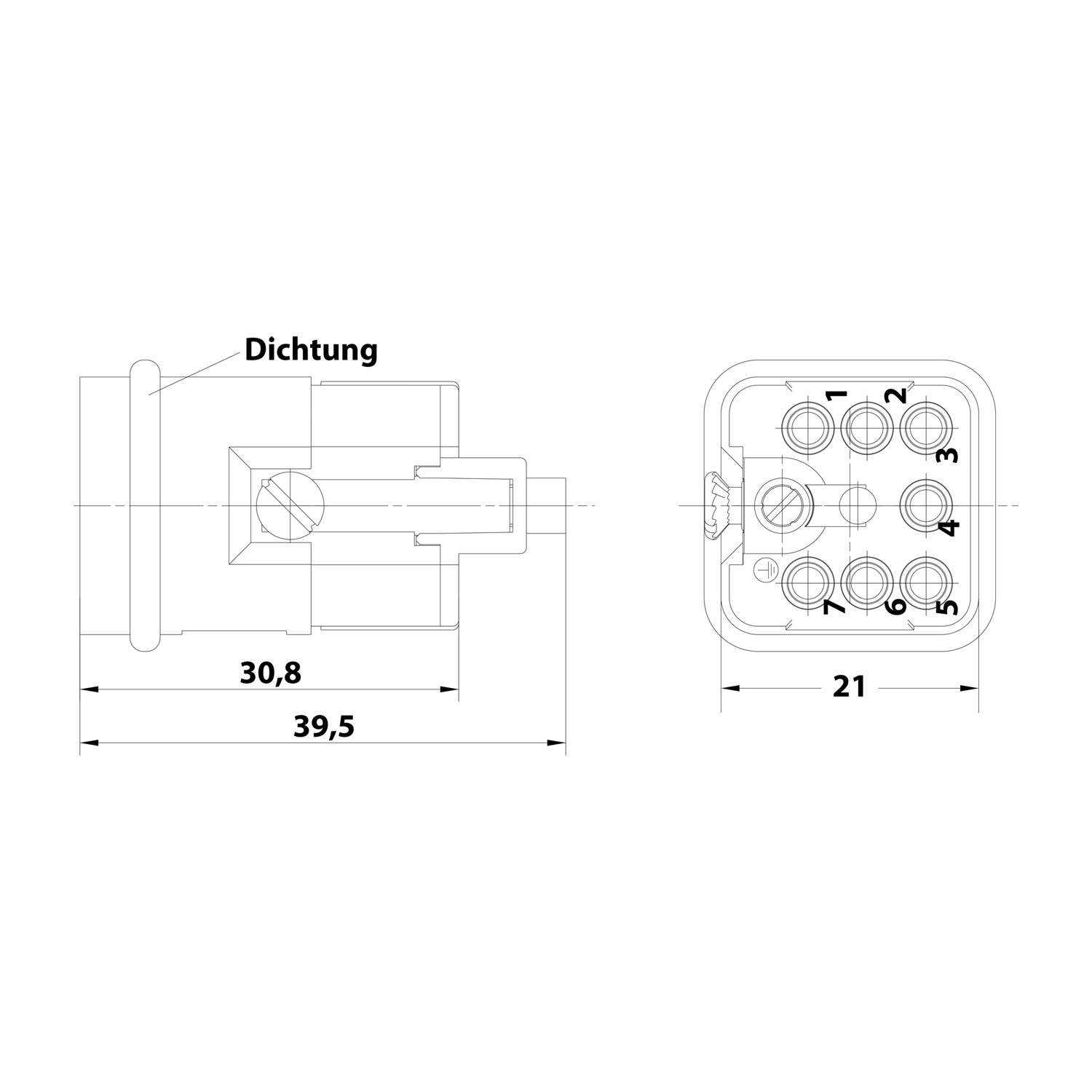

Maße / Länge: 39,5mm
Maße / Breite: 21,0mm
Maße / Höhe: 21,0mm
Temperaturbereich: -40°C bis 125°C
Steckzyklen: >=500
Passend für: 3A-Gehäuse
Werkstoff / Isolierstoff: Polycarbonat (PC)
Werkstoff / Dichtung: Nitril-Butadien-Kautschuk (NBR)
Farbe / Farbton: kieselgrau RAL 7032
Zulassungen / Normen / Brandverhalten nach UL: V0 nach UL94
Merkmale: - Passende D-Crimpkontakte (Stift) versilbert oder vergoldet müssen separat bestellt werden.
Merkmale: - Platzsparender und kompakter Aufbau.
Merkmale: - Voreilender PE-Kontakt mit Schraubanschluss.
Merkmale: - 6fach Kodierung über Kodierstift (114438) möglich.
Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 7 polig

Produkt-Art: Steckverbinder

Serie: Han® Q

Besonderheiten: kodierbar

Polzahl: 7

Gesamtpolzahl: 7 + PE

Leiterquerschnitt (min.): 0.14 mm²

Leiterquerschnitt (max.): 2.5 mm²

Steckzyklen: 500

Baureihe: Q7/0 Einsatz

Inhalt: 1 St.

Max. Temperatur: 125 °C

Min. Temperatur: -40 °C

Voreilender Kontakt (PE): Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 933997240 HARTING Han Q7/0 Stifteinsatz (M) Crimp- / Schraubanschluss (PE), 7-polig+PE 400V, 10A - 1 Stück

Beschreibung

09120073001 HARTING Han Q7/0 Stifteinsatz (M) Crimp- / Schraubanschluss (PE), 7-polig+PE 400V, 10A: Typ: Q7/0 Einsatz Bauart: Stifteinsatz (M) Polzahl: 7-polig +PE Beschriftung: 1 - 7 Anschlusstechnik: Crimp- / Schraubanschluss (PE) Bemessungsspannung: Spannung: 400V nach UL: 600V nach CSA: 600V Bemessungsstrom: Strom: 10A Bemessungsstoßspannung: 6kV Verschmutzungsgrad: 3 Isolationswiderstand: >=10Ohm Querschnitt: mm²: 0,14mm² - 2,5mm² AWG: AWG26 - AWG14 Maße: Länge: 39,5mm Breite: 21,0mm Höhe: 21,0mm Temperaturbereich: -40°C bis 125°C Steckzyklen: >=500 Passend für: 3A-Gehäuse Werkstoff: Isolierstoff: Polycarbonat (PC) Dichtung: Nitril-Butadien-Kautschuk (NBR) Farbe: Farbton: kieselgrau RAL 7032 Zulassungen / Normen: Brandverhalten nach UL: V0 nach UL94 Merkmale: - Passende D-Crimpkontakte (Stift) versilbert oder vergoldet müssen separat bestellt werden. - Platzsparender und kompakter Aufbau. - Voreilender PE-Kontakt mit Schraubanschluss. - 6fach Kodierung über Kodierstift (114438) möglich. Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 7 polig
