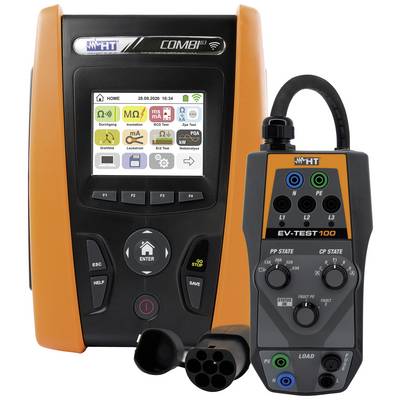

HT Instruments Volle Ladung Installationstester-Set kalibriert (ISO) VDE-Norm 0413
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (€ 2.162,50 / Stück)
€ 2.162,50
zzgl. gesetzl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
VDE0100/VDE0105 Installationstester inkl. Ladesäulenadapter
- graphisch, Grenzwertanzeige: ja, Isolationswiderstandsmessung: ja, Isolationswiderstandsmessung mit Rampenfunktion: nein, Widerstände von isolierenden Fussböden und Wänden: ja, Überspannungsableiterprüfung: nein, Niederohmmessung: ja, Niederohmmessung mit Rampenfunktion: nein, Erdungsmessung: ja, Selektive Erdungsmessung: ja, Erdschleifenmessung: ja, Spezifische Erdungsmessung: ja
Technische Daten
- Anzeige: graphischGrenzwertanzeige: jaIsolationswiderstandsmessung: jaIsolationswiderstandsmessung mit Rampenfunktion: neinWiderstände von isolierenden Fussböden und Wänden: jaÜberspannungsableiterprüfung: neinNiederohmmessung: jaNiederohmmessung mit Rampenfunktion: neinErdungsmessung: jaSelektive Erdungsmessung: jaErdschleifenmessung: jaSpezifische Erdungsmessung: jaSchleifenwiderstand-/impedanzmessung: jaSchleifenmessung ohne RCD/FI-Auslösung: jaNetzinnenwiderstandsmessung: jaErmittlung Kurzschlussstrom/Überstrom-Schutzeinrichtungen: jaRCD/FI-Prüfung: jaKurvenform bei RCD/FI-Prüfung: für Fehlerstromschutzschalter Typ A, F und Typ B, B+RCD/FI-Prüfung mit ansteigendem Fehlerstrom: jaRCD/FI-Analysefunktion: jaPRCD Prüfung Typ S, Typ K: jaPrüfen von IMDs und RCMs: neinMessen von Ableitströmen mit Adapter: jaPrüfen von E-Ladestationen, Simulation der Fahrzeugstatus: jaDrehfeldprüfung: jaStrukturierter Messwertspeicher: jaMesswertspeicher: jaSchnittstelle: jaDruckeranschluss: neinDrucker integriert: neinFernbedienung des Prüfgerätes: jaVerpackungseinheit: 1 StückMaße (cm): 510 × 500 × 420Bruttogewicht: 8 kg, Nettogewicht: 6 kgECLASS 7: Prüfgerät für elektrische Installationen und Anlagen (ortsfest) nach Norm (27201115)
- Produkt-Art
Installationstester-Set
ISO
- Schnittstellen
WIFI
USB
- Abm.
(L x B x H) 510 x 500 x 420 cm
- Gewicht
6 kg
- DIN-Norm
DIN EN 61557
- Anzeige-Art
Grafik-LCD
- Breite
500 cm
- Höhe
420 cm
- Länge
510 cm
- Prüfablauf
automatisch
- Spannungs-Versorgung
akkubetrieben
- Speicher (Plätze)
999
- Speicher
ja
- Typ
Volle Ladung
- VDE-Norm
0413
- Besonderheiten
inkl. Ladesäulenadapter
Touchscreen
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2354314 HT Instruments Volle Ladung Installationstester-Set kalibriert (ISO) VDE-Norm 0413
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2354314 HT Instruments Volle Ladung Installationstester-Set kalibriert (ISO) VDE-Norm 0413
Bedienungs- und Sicherheitshinweise 2354314 HT Instruments Volle Ladung Installationstester-Set kalibriert (ISO) VDE-Norm 0413
Beschreibung
Das neue VDE 0100 Paket mit Ladesäulen-Adapter. Stellen Sie unsere Versorgung sicher und prüfen Sie unsere elektrische Infrastruktur, einfach und zuverlässig.
Combi G3
Das geringe Gewicht und ergonomische Design des Combi G3 gewährleisten bequeme und sichere Bedienbarkeit. Der große und hell beleuchtete Touchscreen ist besonders gut ablesbar und intuitiv bedienbar. Sämtliche Funktionen können über den zentralen Multifunktionsschalter oder direkt durch Anwahl der Icons auf dem Bildschirm ausgewählt werden. Die Symbole in der Anzeige und akustische Meldungen sorgen für die eindeutige, schnelle und normgerechte Interpretation der Messergebnisse. Das Combi G3 ist gegen Fehlbedienung geschützt, bei falschem Anschluss des Geräts oder Vorliegen gefährlicher Spannungen wird der Benutzer auffällig gewarnt. Der große interne Speicher kann bis zu 999 Messwerte aufnehmen und ermöglicht eine individuelle Speicherung der Messergebnisse mit Textkommentar und Baumstruktur (3 Ebenen). Ein Messgerät für alle elektrischen Sicherheitstests gemäß VDE0413 (EN61557) Teil 2, 3, 4, 5, 6 und 7.
EV-Test100
Der EV-Test100 wurde als Zubehör speziell für die Prüfung von E-Ladestationen entwickelt. Er kann zur Simulation von Ladezuständen und zur Prüfung der Wirksamkeit von Schutzmaßnahmen an E-Ladestationen des Typs 3 mit einem Steckverbinder des Typs 2 eingesetzt werden. Die einfache Handhabung in Kombination mit dem Combi G3 bzw. Combi G2 ist durch den neuen automatischen EVSE Prüfablauf, der Sie durch alle erforderlichen Messungen führt, garantiert.
Messfunktionen
- Universelle 4mm Buchsen für die Verbindung mit einem 1- oder 3 Phasen-Installationstester mittels Messleitungen (Bananenstecker)
- Separate Phasenanzeige durch drei LEDs zur einfachen Spannungsüberprüfung
- Proximity Pilot (PP) Drehschalter zur Simulation unterschiedlicher Strombelastbarkeiten von Ladekabeln
- Control Pilot (CP) Drehschalter für die Simulation des elektrischen Fahrzeugstatus A, B, C, D.
- Fehler Drehschalter zur Simulation eines Kurzschlusses zwischen CP und PE (Zustand E = Fehler)
- Anschluss für den CP-Signalausgang zur Überprüfung der Kommunikation zwischen Adpater (=simuliertes Elektrofahrzeug) und Ladestation
- Typ 2-Stecker für den Anschluss
Combi G3
Das geringe Gewicht und ergonomische Design des Combi G3 gewährleisten bequeme und sichere Bedienbarkeit. Der große und hell beleuchtete Touchscreen ist besonders gut ablesbar und intuitiv bedienbar. Sämtliche Funktionen können über den zentralen Multifunktionsschalter oder direkt durch Anwahl der Icons auf dem Bildschirm ausgewählt werden. Die Symbole in der Anzeige und akustische Meldungen sorgen für die eindeutige, schnelle und normgerechte Interpretation der Messergebnisse. Das Combi G3 ist gegen Fehlbedienung geschützt, bei falschem Anschluss des Geräts oder Vorliegen gefährlicher Spannungen wird der Benutzer auffällig gewarnt. Der große interne Speicher kann bis zu 999 Messwerte aufnehmen und ermöglicht eine individuelle Speicherung der Messergebnisse mit Textkommentar und Baumstruktur (3 Ebenen). Ein Messgerät für alle elektrischen Sicherheitstests gemäß VDE0413 (EN61557) Teil 2, 3, 4, 5, 6 und 7.
EV-Test100
Der EV-Test100 wurde als Zubehör speziell für die Prüfung von E-Ladestationen entwickelt. Er kann zur Simulation von Ladezuständen und zur Prüfung der Wirksamkeit von Schutzmaßnahmen an E-Ladestationen des Typs 3 mit einem Steckverbinder des Typs 2 eingesetzt werden. Die einfache Handhabung in Kombination mit dem Combi G3 bzw. Combi G2 ist durch den neuen automatischen EVSE Prüfablauf, der Sie durch alle erforderlichen Messungen führt, garantiert.
Messfunktionen
- Universelle 4mm Buchsen für die Verbindung mit einem 1- oder 3 Phasen-Installationstester mittels Messleitungen (Bananenstecker)
- Separate Phasenanzeige durch drei LEDs zur einfachen Spannungsüberprüfung
- Proximity Pilot (PP) Drehschalter zur Simulation unterschiedlicher Strombelastbarkeiten von Ladekabeln
- Control Pilot (CP) Drehschalter für die Simulation des elektrischen Fahrzeugstatus A, B, C, D.
- Fehler Drehschalter zur Simulation eines Kurzschlusses zwischen CP und PE (Zustand E = Fehler)
- Anschluss für den CP-Signalausgang zur Überprüfung der Kommunikation zwischen Adpater (=simuliertes Elektrofahrzeug) und Ladestation
- Typ 2-Stecker für den Anschluss
Ausführung
- Ausstattung: ja, nein, ja, nein
Lieferumfang
- Installationstester Combi G3
- Ladesäulenadapter EV-Test100
- Prüfspitze PR400
- Externes Ladegerät
- Universal KIT COMBI
- 3 Messleitungen
- 3 Krokodilklemmen und 3 Prüfspitzen in den Farben grün, blau und schwarz
- 6 Stück Wiederaufladbare NiMH Batterien 1,2 V, AA
- PT400 Stift
- C2033X 3-Leiter Schukomessleitung
- C2006 USB-Anschlusskabel
- Robuster Geräteschutzkoffer
- TopView Protokollsoftware
- Kurzanleitung
- Bedienungsanleitung
- Kalibrierzertifikat ISO9000.
Hinweise
- Bitte beachten Sie, ob es sich bei diesem Artikel um die für Ihren Einsatzzweck benötigte Landesversion handelt.
