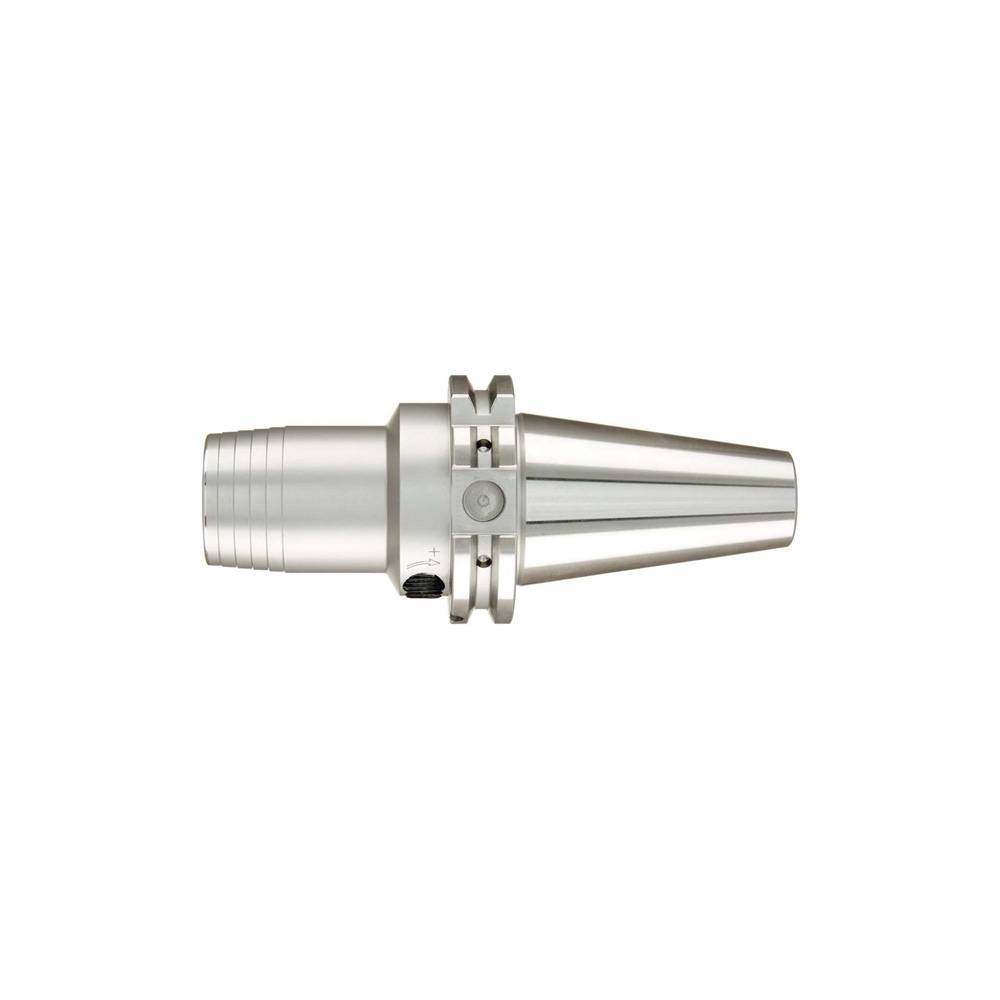

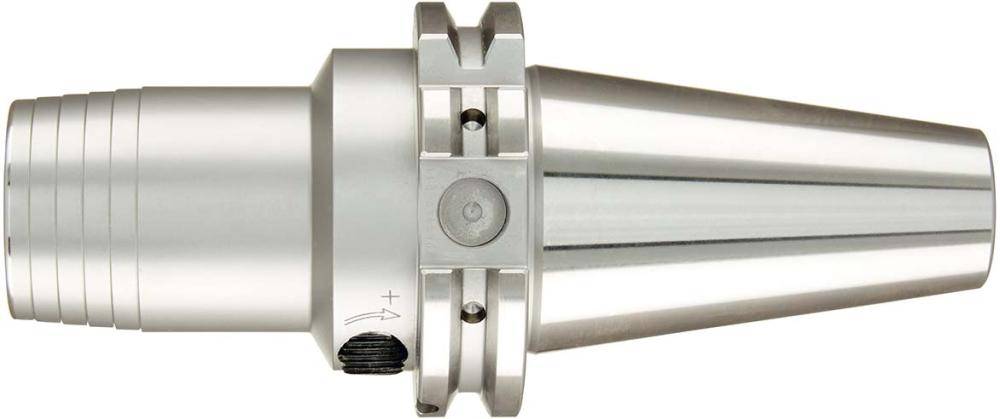

Hydro-Dehnspannfutter DIN69871ADB SK40 16x110mm WTE
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt
€ 608,75
steuerfreie IGL
Kostenfreier Versand
Nur noch 1 Stück verfügbar
Technische Daten
- Höhe
73 mm
- Länge
244 mm
- Breite
99 mm
- Gewicht
1.81 kg
- UKCA
nicht relevant
Beschreibung
Präzisions-Hydro-Dehnspannfutter
• DIN 69871, Form AD/B
• Mit Kühlkanal
• Kegelwinkeltoleranz: AT3
• Zugfestigkeit von 1600 bis 1800 N/mm²
• Härte 52 ± 2 HRC
• Kegel nach DIN 254
• Maximale Drehzahl 40000 min-1
• Optimale Einsatztemperatur 20–50 °C
• Kühlmitteldruck maximal 80 bar
• Verstellweg 10 mm
• Rundlaufgenauigkeit max. 3 µm
• Mittels 6-kant-Quergriffschlüssel wird Hydrauliköl durch einen Hydraulikspannsatz (Druckschraube, Druckstift, Dichtung) komprimiert, der Druck bewirkt eine gleichmäßige Verformug der Dehnbuchse, wodurch der Werkzegschaft gespannt wird
• Bohrung für Datenträger/Chip (Balluf)
Lieferung: Hydrodehnspannfutter mit 6-kant-Quergriffschlüssel.
