Ifm Electronic Durchflusssensor SU8000 kaufen

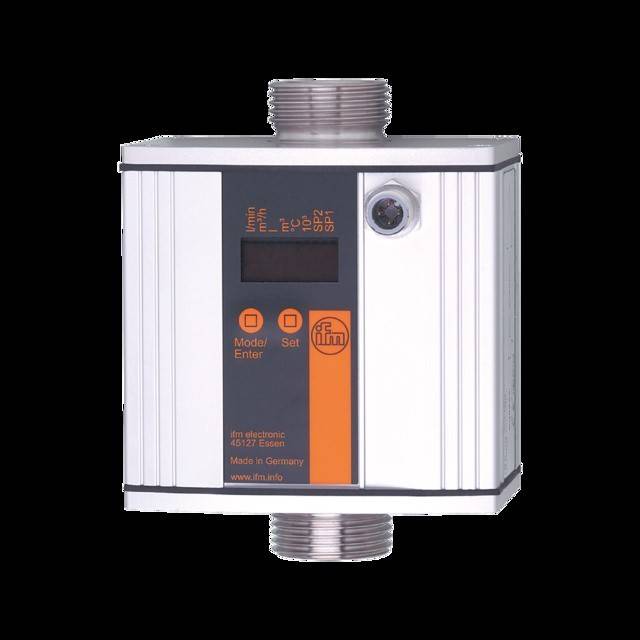

Ifm Electronic Durchflusssensor SU8000-0

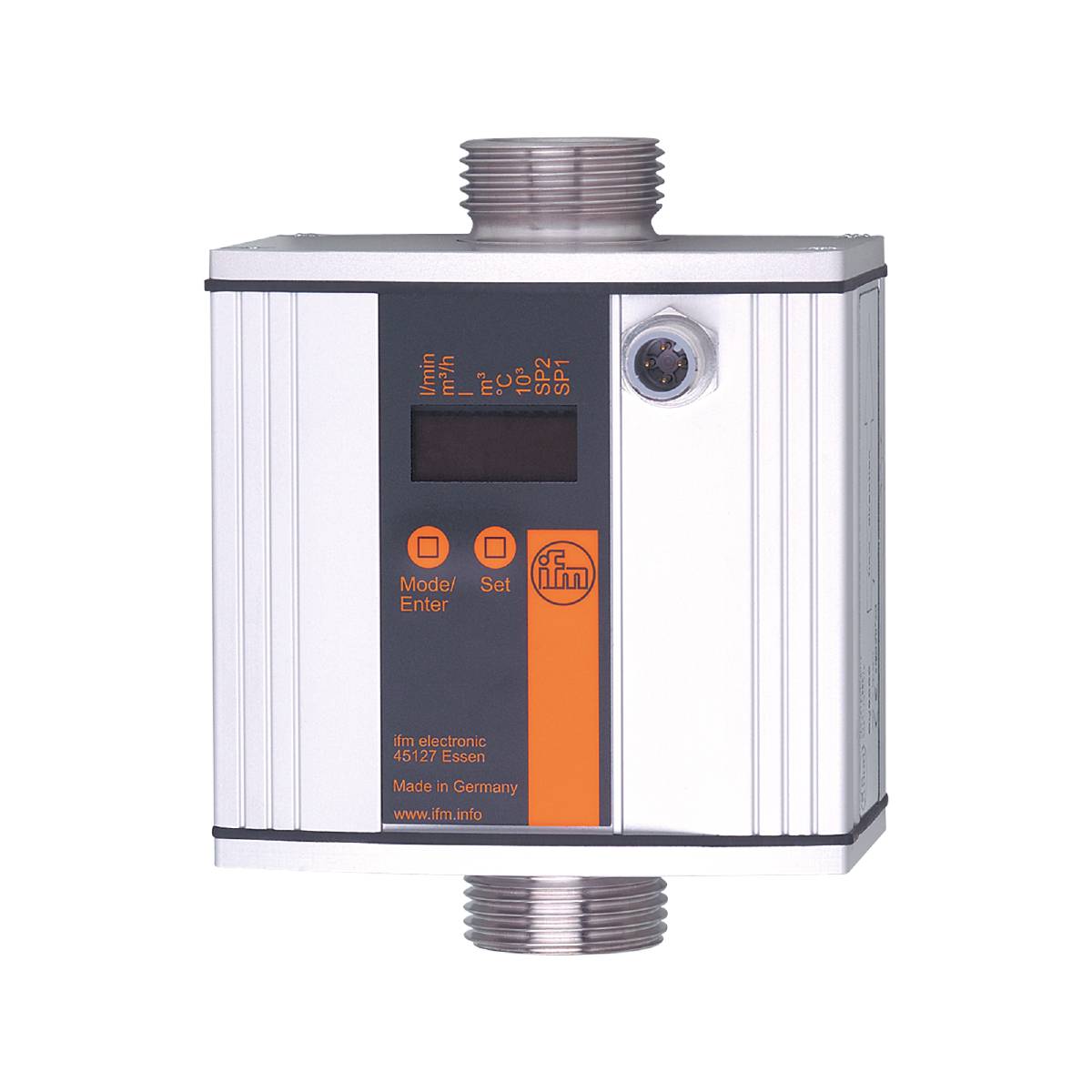

Ifm Electronic Durchflusssensor SU8000-1

1/2

Produkt-Art

Ultraschall-Durchflusssensor

Betriebsspannung min.

19 V/DC

Betriebsspannung max.

30 V/DC

Typ

SU8000

Betriebsspannungsbereich

19 - 30 V/DC

Datenblatt (PDF)

Lieferung Di., 10. Nov.

20 Stück

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl

Stück

Gesamt

€ 1.545,52

steuerfreie IGL

€ 7,91

Rechtliche Bedenken melden

Highlights & Details

ifm Electronic SU8000, UltraschallDurchflusssensor

Präzise Messung von Durchfluss, Verbrauch und Mediumtemperatur
Geeignet für Wasser, Öle und Glykol-Lösungen
Für den Einbau in Rohrleitungen
Mit Schalt-, Analog- und Impulsausgang
Gut ablesbares 4-stelliges LED-Display

Technische Daten

Analogausgang Spannung [V]: 0...10; (skalierbar)
Analogausgang Strom [mA]: 4...20; (skalierbar)
Analogendpunkt - Temperaturueberwachung [°C]: 8...80
Analogendpunkt AEP [l/min]: 20...100
Analogendpunkt AEP [m³/h]: 1,2...6
Analogstartpunkt - Temperaturueberwachung [°C]: -10...62
Analogstartpunkt ASP [l/min]: 0...80
Analogstartpunkt ASP [m³/h]: 0...4,8
Ansprechdynamik T05 / T09 - Temperaturueberwachung [s]: T09 = 70 (Q > 5 l/min); (Waer)
Ansprechzeit - Stroemungsueberwachung [s]: 0,25; (dAP = 0)
Anzahl der analogen Ausgänge: 1
Anzahl der digitalen Ausgänge: 2
Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
Anzeige: Anzeigeeinheit: 6 x LED, grün (l/min, m³/h, l, m³, 10³, °C); Schaltzustand: 2 x LED, gelb; Messwerte: alphanumerische Anzeige, 4-stellig; Programmierung: alphanumerische Anzeige, 4-stellig
Anzeigebereich [l/min]: 0...120
Anzeigebereich [m³/h]: 0...7,2
Druckfestigkeit [MPa]: 1.6
Impulslänge - Durchflussmengenueberwachung [s]: 0,025...2
Umgebungstemperatur-1 [°C]: -10...60
Applikation: Totalisatorfunktion; für den industriellen Einsatz
Auflösung [l/min]: 0.1
Auflösung [m³/h]: 0.005
Auflösung - Temperaturueberwachung [°C]: 0.2
Ausführung Kurzschlussschutz: getaktet
Ausgangsfunktion: Schließer / Öffner; (parametrierbar)
Ausgangssignal: Schaltsignal; Analogsignal; Impulssignal; (konfigurierbar)
Bereitschaftsverzögerungszeit [s]: 10
Besondere Eigenschaft: Vergoldete Kontakte
Betriebsspannung [V]: 19...30 DC; (nach SEL/PEL)
Dämpfung Prozesswert dAP - Stroemungsueberwachung [s]: 0...1
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 250; (je Ausgang)
Druckfestigkeit [bar]: 16
Druckgeräterichtlinie: Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
Eingänge: Zählerreset
Einstellbare Verzögerungszeit dS, dr - Stroemungsueberwachung [s]: 0...50
Elektrische Ausführung: PNP/NPN
Genauigkeit - Temperaturueberwachung [K]: ± 3 (Q > 1 l/min)
Genauigkeit (im Messbereich) - Stroemungsueberwachung: Wasser: < ± (3 % MW + 0,2 % MEW); Glykol (35 %), Öl (Viskosität 68 mm²/s bei 40 °C): < ± (5 % MW + 0,5 % MEW)
Gesamtzahl Ausgänge: 2
Gewicht [g]: 1713.500
Impulsausgang: Durchflussmengen-Zähler
Impulswertigkeit - Durchflussmengenueberwachung: 0,1 l...1 000 000 m³
In Schritten von - Temperaturueberwachung [°C]: 0.2
Kurzschlussschutz: ja
Lagertemperatur [°C]: -25...80
Max. Bürde [Ω]: 500
Max. Durchflussmenge [l/min]: 110
Max. Durchflussmenge [m³/h]: 6.6
max. Spannungsabfall Schaltausgang DC [V]: 2
Medien: Wasser; Glykol-Lösungen; Kühlschmiermittel; Öle
Mediumtemperatur [°C]: -10...80
Messbereich [l/min]: 0...100
Messbereich [m³/h]: 0...6
Messbereich - Temperaturueberwachung [°C]: -10...80
Min. Isolationswiderstand [MΩ]: 100; (500 V DC)
Min. Lastwiderstand [Ω]: 2000
Montage: Anschluss an Rohrleitung durch Adapter
MTTF: 185
Parametriermöglichkeiten: Strömungsüberwachung; Mengenzähler; Vorwahlzähler; Temperaturüberwachung
Prozessanschluss: Gewindeanschluss G 1 flachdichtend
Rückschaltpunkt rP [l/min]: 0...99,8
Rückschaltpunkt rP [m³/h]: 0...5,99
Rückschaltpunkt rP - Temperaturueberwachung [°C]: -10...79,8
Schaltpunkt SP [l/min]: 0,2...100
Schaltpunkt SP [m³/h]: 0,01...6
Schaltpunkt SP - Temperaturueberwachung [°C]: -9,8...80
Schrittweite [l/min]: 0,1
Schrittweite [m³/h]: 0,005
Schutzart: IP 67
Schutzklasse: III
Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A; Griffkörper: Messing, Optalloy-beschichtet; Kontakte: vergoldet
Stromaufnahme [mA]: 100
Überlastfest: ja
Verpolungsschutz: ja
Werkstoffe in Kontakt mit dem Medium: 1.4404 (Edelstahl / 316L); FKM; PES; Centellen 200
Wiederholgenauigkeit - Stroemungsueberwachung: 0,2 l/min; 12 l/h; 0,012 m³ /h

Produkt-Art: Ultraschall-Durchflusssensor

Typ: SU8000

Betriebsspannung min.: 19 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannungsbereich: 19 - 30 V/DC

Anschluss: M12

Ausgänge: PNP
NPN

Min. Medien-Temperatur: -10 °C

Max. Medien-Temperatur: 80 °C

Betriebsdruck (max.): 16 bar

Min. Umgebungstemperatur: -10 °C

Max. Umgebungstemperatur: 60 °C

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3321848 Ifm Electronic Durchflusssensor SU8000

Beschreibung

Ifm Electronic Durchflusssensor SU8000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:Ifm ElectronicBezeichnung:Durchflusssensor Ultraschall-Typ:SU8000
Ifm Electronic Durchflusssensor SU8000: weitere Details
Strömungssensoren, Ultraschall-Durchflusssensor, Messbereich: 0,0...100,0 l/min / 0,000...6,000 m³/h, Prozessanschluss: G 1 flachdichtend, 4-Leiter, DC PNP/NPN, Betriebsspannung: 19...30 V DC, Stromaufnahme: 100 mA, OUT1: Schließer / Öffner programmierbar oder Impuls,OUT2: Schließer / Öffner programmierbar oder analog (4...20 mA / 0...10 V, skalierbar), OUT1: n.o. / n.c. progr. oder Impuls,OUT2: n.o. / n.c. progr. oder analog (4...20 mA / 0...10 V, skalierbar), Steckverbindung, M12-Steckverbindung, Funktion programmierbar , Totalisatorfunktion , 2 Ausgänge,OUT1 = Strömungsüberwachung (binär), Mengenzähler (Impulse), Vorwahlzähler (binär),OUT2 = Strömungs- oder Temperaturüberwachung (analog oder binär) , Eingang für Zählerreset , Messbereich: ,0...100 l/min , -10...80 °C , Max. zulässige Durchflussmenge , 110 l/min (6,6 m³/h) , Anschluss an Rohrleitung durch Adapter, Werkstoff Gehäuse: Gehäuse: AlMgSi0,5 eloxiert Dichtung: Viton Steckergehäuse: Messing optalloybeschichtet PA 6.6 Abdeckfolie Polyamid, Sensorwerkstoff: V4A (1.4404) Viton PES Centellen 200 EAN: 4021179216982

Geliefert wird: Ifm Electronic Durchflusssensor Ultraschall- SU8000, Verpackungseinheit: 1 Stk., EAN: 4021179216982
