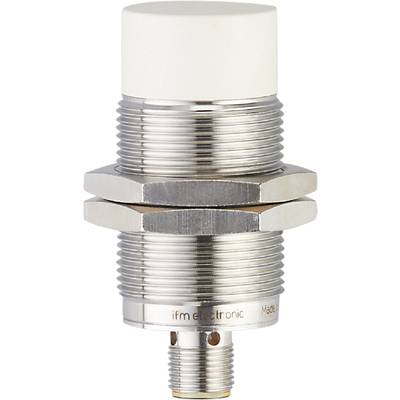

ifm Electronic Induktiver Sensor PNP, NPN IIM201
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Induktiver Sensor
Betriebsspannung max.
36 V/DC
Ausgänge
PNP
NPN
Anschluss
M12
Typ
IIM201
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
ifm IIM201 Induktiver Sensor
- E1-Typgenehmigung durch das Kraftfahrt-Bundesamt
- Großer Betriebstemperaturbereich
- Hohe Dichtigkeit für die Anforderungen rauer Umgebungsbedingungen
- Hohe EMV-Festigkeit gemäß Kfz-Normen
- Großer Betriebsspannungsbereich
Technische Daten
- Abmessungen [mm]: M30 x 1,5 / L = 70
- Anzeige: Schaltzustand: 4 x 90° LED, gelb
- Arbeitsabstand [mm]: 0...17,82
- Umgebungstemperatur-1 [°C]: -40...85
- Anzugsdrehmoment [Nm]: 50
- Applikation: Einsatz in mobilen und rauen Anwendungen
- Ausgangsfunktion: Schließer
- Besondere Eigenschaft: Vergoldete Kontakte; Erhöhter Schaltabstand
- Betriebsspannung [V]: 10...36 DC
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 100
- Einbauart: nicht bündig einbaubar
- Elektrische Ausführung: PNP/NPN
- Erhöhter Schaltabstand: ja
- Gehäuse: Gewindebauform
- Gewicht [g]: 118.300
- Gewindebezeichnung: M30 x 1,5
- Hysterese: 1...20
- Korrekturfaktor (Al): 0.45
- Korrekturfaktor (Cu): 0.4
- Korrekturfaktor (Ms): 0.5
- Korrekturfaktor (V2A): 0.7
- Korrekturfaktor Stahl (St37): 1
- Kurzschlussschutz: ja
- Max. Reststrom [mA]: 0,5; (nur im 2-Leiter Betrieb)
- max. Spannungsabfall Schaltausgang DC [V]: 2,5
- Mindestlaststrom [mA]: 2; (nur im 2-Leiter Betrieb)
- MTTF: 1089
- Prüfzeichen (Sonderfälle): CCC
- Realschaltabstand Sr [mm]: 22 ± 10 %
- Schaltabstand [mm]: 22
- Schaltfrequenz DC [Hz]: 100
- Schaltpunktdrift: -10...10
- Schutzart: IP 67; IP 69K
- Schutzklasse: II
- Steckverbindung: Stecker - Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
- Stromaufnahme [mA]: < 10; (nur im 3-Leiter Betrieb)
- Überlastfest: ja
- Verpolungsschutz: ja
- Produkt-Art
Induktiver Sensor
- Typ
IIM201
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
36 V/DC
- Betriebsspannungsbereich
10 - 36 V/DC
- Ausgänge
PNP
NPN
- Anschluss
M12
- Kontaktart
1 Schließer
- Min. Temperatur
-40 °C
- Max. Temperatur
85 °C
- RoHS-konform
Ja
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 3318428 ifm Electronic Induktiver Sensor PNP, NPN IIM201
Beschreibung
ifm IIM201 Induktiver Sensor
