ifm Electronic Mechatronischer Durchflusssensor SB2233 SB2233 Betriebsspannung (Bereich): 18

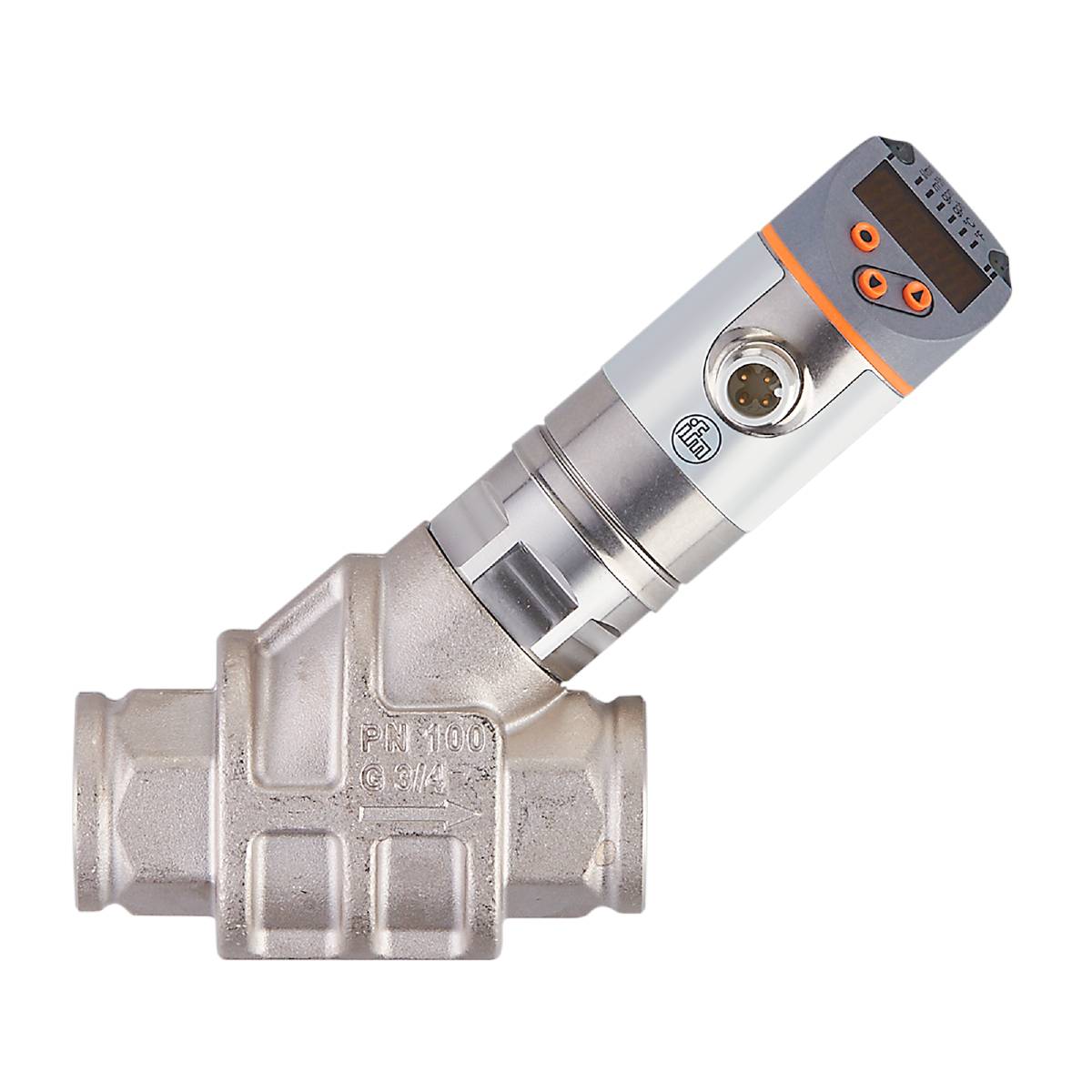

Ventil mit digitaler Anzeige auf schwarzem Hintergrund. Anzeige zeigt Messwerte an, geeignet für Rohrsysteme und Industrieanwendungen.

Abbildung ähnlich

Produkt-Art

Mechatronischer Durchflusssensor

Betriebsspannung min.

18 V/DC

Betriebsspannung max.

30 V/DC

Typ

SB2233

Betriebsspannungsbereich

18 - 30 V/DC

Datenblatt (PDF)

Lieferung Di., 27. Okt.

Verkauf und Versand:

Conrad Electronic Widerruf

Anzahl

Stück

Gesamt (€ 437,50 / Stück)

€ 437,50

zzgl. MwSt.

Kostenfreier Versand

nur € 29,17

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

ifm SB2233 Mechatronischer Durchflusssensor

Keine Beeinträchtigung durch schnelle Strömungs- oder Temperaturwechsel
Hohe Messdynamik verringert Variantenvielfalt
Keine Ein- und Auslaufstrecken nötig
Spezifischer Ölabgleich bietet beste Messergebnisse
Komfortable Bedienung über Tasten oder Parametrierung über IO-Link

Technische Daten

Analogausgang Strom [mA]: 4...20
Ansprechdynamik T05 / T09 - Temperaturueberwachung [s]: T09 = 120 (Q > 1 l/min)
Ansprechzeit - Stroemungsueberwachung [s]: 0,01
Anzeige: Anzeigeeinheit: 6 x LED, grün; Schaltzustand: 2 x LED, gelb; Messwerte: alphanumerische Anzeige, rot / grün Wechselanzeige 4-stellig; Programmierung: alphanumerische Anzeige, 4-stellig
Anzeigebereich - Temperaturueberwachung [°C]: -32...122
Anzeigebereich - Temperaturueberwachung [°F]: -25,6...251,6
Anzeigebereich [gph]: 0...475,5
Anzeigebereich [gpm]: 0...7,93
Anzeigebereich [l/min]: 0...30
Anzeigebereich [m³/h]: 0...1,8
Druckfestigkeit [MPa]: 10
IO-Link Revision: 1.1
Schrittweite - Stroemungsueberwachung Schaltausgang[s]: 0.1
Schrittweite - Stroemungsueberwachung Analogausgang [s]: 0.1
SDCI-Norm: IEC 61131-9 CDV
Übertragungstyp-IO-Link: COM2 (38,4 kBaud)
Umgebungstemperatur-1 [°C]: 0...60
Auflösung [gph]: 0.1
Auflösung [gpm]: 0.01
Auflösung [l/min]: 0.01
Auflösung [m³/h]: 0.001
Auflösung - Temperaturueberwachung [°C]: 0.1
Auflösung - Temperaturueberwachung [°F]: 0.1
Ausgangsfunktion: parametrierbar
Ausgangssignal: Schaltsignal; Analogsignal; Frequenzsignal; IO-Link
Benötigte Masterportklasse: A
Bereitschaftsverzögerungszeit [s]: < 3
Besondere Eigenschaft: Vergoldete Kontakte
Betriebsspannung [V]: 18...30 DC; (nach SEL/PEL)
Dämpfung Analogausgang dAA - Stroemungsueberwachung [s]: 0...5
Dämpfung Prozesswert dAP - Stroemungsueberwachung [s]: 0...5
Druckfestigkeit [bar]: 100
Druckgeräterichtlinie: Gute Ingenieurpraxis
Frequenz am Endpunkt FRP [Hz]: 10...10000
Frequenz am Endpunkt FRP - Temperaturueberwachung [Hz]: 10...10000
Frequenz des Ausgangs [Hz]: 0...10000
Frequenzendpunkt FEP [gph]: 26,5...396
Frequenzendpunkt FEP [gpm]: 0,44...6,6
Frequenzendpunkt FEP [l/min]: 1,66...25
Frequenzendpunkt FEP [m³/h]: 0,1...1,5
Frequenzendpunkt FEP - Temperaturueberwachung [°C]: 12...100
Frequenzendpunkt FEP - Temperaturueberwachung [°F]: 53,6...212
Frequenzstartpunkt FSP - Temperaturueberwachung [°C]: -10...78
Frequenzstartpunkt FSP - Temperaturueberwachung [°F]: 14...172,4
Genauigkeit - Temperaturueberwachung [K]: 3 (25°C; Q > 1 l/min)
Genauigkeit (im Messbereich) - Stroemungsueberwachung: ± 5 % MEW; (Q > 1 l/min; 20...70 °C Mediumtemperatur)
Gesamtzahl Ausgänge: 2
Gewicht [g]: 995.500
In Schritten von - Temperaturueberwachung [°C]: 0.1
In Schritten von - Temperaturueberwachung [°F]: 0.2
Kommunikationsschnittstelle: IO-Link
Kurzschlussschutz: ja
Lagertemperatur [°C]: -15...80
Max. Bürde [Ω]: 500
max. Spannungsabfall Schaltausgang DC [V]: 2
Medien: Flüssige Medien; Öle (Viskosität 46 mm²/s bei 40 °C)
Mediumtemperatur [°C]: -10...100
Messbereich [gph]: 8...396,5
Messbereich [gpm]: 0,13...6,6
Messbereich [l/min]: 0,5...25
Messbereich [m³/h]: 0,03...1,5
Messbereich - Temperaturueberwachung [°C]: -10...100
Messbereich - Temperaturueberwachung [°F]: 14...212
Messdynamik: 1:50
Min. Prozesszykluszeit [ms]: 3.2
MTTF: 145
Parametriermöglichkeiten: Hysterese / Fenster; Schließer / Öffner; Schaltlogik; Strom-/Frequenzausgang; Dämpfung Schalt-/Analogausgang; Display drehbar / abschaltbar; Standard-Maßeinheit; Farbe Prozesswert; Kalibrierfaktor
Profile: Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
Prozessanschluss: Gewindeanschluss G 3/4 Innengewinde
Prozessdaten analog: 2
Prozessdaten binär: 2
Rückschaltpunkt rP [gph]: 0...393,5
Rückschaltpunkt rP [gpm]: 0...6,56
Rückschaltpunkt rP [l/min]: 0...24,84
Rückschaltpunkt rP [m³/h]: 0...1,49
Rückschaltpunkt rP - Temperaturueberwachung [°C]: -10...99,3
Rückschaltpunkt rP - Temperaturueberwachung [°F]: 14...210,8
Schaltpunkt SP [gph]: 2,5...396
Schaltpunkt SP [gpm]: 0,04...6,6
Schaltpunkt SP [l/min]: 0,16...25
Schaltpunkt SP [m³/h]: 0,01...1,5
Schaltpunkt SP - Temperaturueberwachung [°C]: -9,3...100
Schaltpunkt SP - Temperaturueberwachung [°F]: 15,2...212
Schaltzyklen mechanisch: 10 Millionen
Schrittweite [gph]: 0,5
Schrittweite [gpm]: 0,01
Schrittweite [Hz]: 10
Schrittweite [l/min]: 0,02
Schrittweite [m³/h]: 0,002
Schrittweite - Temperaturueberwachung [Hz]: 10
Schutzart: IP 65; IP 67
Schutzklasse: III
SIO-Mode: ja
Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
Stromaufnahme [mA]: < 50
Strombelastbarkeit je Ausgang [mA]: 150; (200: ...60 °C; Umgebungstemperatur; 250: ...40 °C; Umgebungstemperatur)
Temperaturdrift - Temperaturueberwachung: 0,029 °C / K
Überlastfest: ja
Verpolungsschutz: ja
Werkstoffe in Kontakt mit dem Medium: 1.4401 (Edelstahl / 316); 1.4404 (Edelstahl / 316L); Messing (2.0371); Messing chemisch vernickelt; PPS; O-Ring: FKM
Wiederholgenauigkeit - Stroemungsueberwachung: ± 1 % MEW

Produkt-Art: Mechatronischer Durchflusssensor

Typ: SB2233

Betriebsspannung min.: 18 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannungsbereich: 18 - 30 V/DC

Besonderheiten: LED-Anzeige

Anschluss: M12

Ansprechzeit: 0.01 s

Ausgänge: Analog Strom

Material: Edelstahl

Material-Eigenschaft: rostfrei

Dichtungsmaterial: FKM

Min. Medien-Temperatur: -10 °C

Max. Medien-Temperatur: 100 °C

Betriebsdruck (max.): 100 bar

Messgenauigkeit ±: 5 %

Kontaktart: Analog

Gewicht: 995.500 g

Min. Umgebungstemperatur: 0 °C

Max. Umgebungstemperatur: 60 °C

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: nicht relevant
