Abbildung ähnlich
ifm Electronic Sensor Induktiv NN507A NN507A nicht bündig (L x B x H) 92 x 60 x 33 mm
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor
Betriebsspannung max.
8.2 V/DC
Kontaktart
2 Öffner
Schaltabstand (max.)
4 mm
Ausführung
Induktiv
Datenblatt (PDF)
Anzahl
Gesamt (€ 145,83 / Stück)
€ 154,16
-5 %
€ 145,83
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
ifm NN507A Induktiver Sensor
- Für die Überwachung der Stellung von Ventilklappen
- Zur zuverlässigen Rückmeldung der Position an Schwenkantrieben
- Für den Anschluss an eigensichere Stromkreise
- Berührungsloses und selbstreinigendes System
Technische Daten
- Abmessungen [mm]: 33 x 60 x 92
- Aktuatorschaltung: Anschluss an bescheinigte eigensichere Stromkreise von Magnetventilen mit den Höchstwerten: U = 28 V / I = 250 mA / P = 750 mW (bis 40 °C) / P = 650 mW (bis 70 °C); (Bei Anwendung in Gasatmosphären (Gruppe II) sind folgende Maximalwerte zulässig: U = 28 V / P = 1,1 W; Diese Werte dürfen nicht überschritten werden.)
- Anschluss an Schaltverstärker: ja
- Anschlussspannung DC [V]: 7,5...15; (bei Anwendung außerhalb des Ex-Bereichs)
- Anzeige: Schaltzustand: 2 x LED, gelb
- Arbeitsabstand [mm]: 0...3,25
- Umgebungstemperatur-1 [°C]: -25...70
- ATEX Gerätekennzeichnung: II 1G Ex ia IIB T4 Ga Ta: -25...70 °C; II 2G Ex ia IIC T4 Gb Ta: -25...70 °C; II 1D Ex ia IIIB T135 °C Da Ta: -25...70 °C
- Ausgangsfunktion: 2 x Öffner
- Betriebsspannung [V]: 8,2 DC; (1kΩ)
- Einbauart: nicht bündig einbaubar
- Gehäuse: Quaderförmig
- Gewicht [g]: 220.500
- Hysterese: 1...15

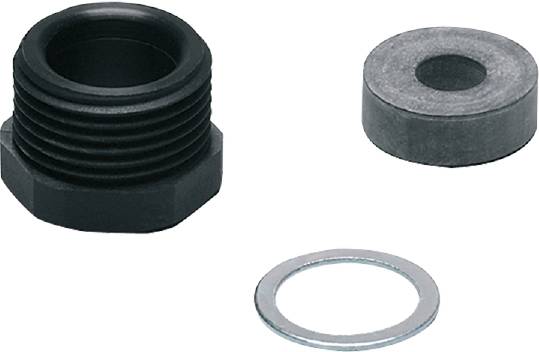

- Konfektionierbarer Anschluss / Klemmen: Klemmleiste im Anschlussraum: ...2,5 mm²; Kabelverschraubung: M20 X 1,5
- Korrekturfaktor (Al): 0.4
- Korrekturfaktor (Cu): 0.3
- Korrekturfaktor (Ms): 0.5
- Korrekturfaktor (V2A): 0.7
- Korrekturfaktor Stahl (St37): 1
- Max. Eigeninduktivität [µH]: 130; (je eigensicherer Stromkreis)
- Max. Eigenkapazität [nF]: 60; (je eigensicherer Stromkreis)
- Realschaltabstand Sr [mm]: 4 ± 10 %
- Schaltabstand [mm]: 4
- Schaltfrequenz DC [Hz]: 500
- Schaltpunktdrift: -10...10
- Schaltverstärker: Anschluss an bescheinigte eigensichere Stromkreise mit den Höchstwerten: U = 15 V / I = 50 mA / P = 120 mW
- Schutzart: IP 65; IP 67
- Schutzklasse: III
- Steckverbindung: Buchse - Pinlayout: 0017 - Steckverbindung: 1 x M12; Codierung: A
- Stromaufnahme [mA]: < 1; (sperrend; leitend: > 2,1)
- Überlastfest: ja
- Zulassung: BVS 14 ATEX E 005 X; IECEx BVS 14.0005X
- Produkt-Art
Sensor
- Typ
NN507A
- Betriebsspannung max.
8.2 V/DC
- Betriebsspannungsbereich
8.2 V/DC (max)
- Kontaktart
2 Öffner
- Schaltabstand (max.)
4 mm
- Ausführung
Induktiv
- Einbauart
nicht bündig
- Anschluss
M12
- Besonderheiten
LED-Anzeige
- Min. Temperatur
-25 °C
- Max. Temperatur
70 °C
- Länge
92 mm
- Breite
60 mm
- Höhe
33 mm
- Abm.
(L x B x H) 92 x 60 x 33 mm
- Inhalt
1 St.
- Schalt-Frequenz
500 Hz
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3319775 ifm Electronic Sensor Induktiv NN507A NN507A nicht bündig (L x B x H) 92 x 60 x 33 mm
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3319775 ifm Electronic Sensor Induktiv NN507A NN507A nicht bündig (L x B x H) 92 x 60 x 33 mm
Beschreibung
ifm NN507A Induktiver Sensor
Lieferumfang
- Geliefert wird: Ifm Electronic Sensor induktiv NN507A, Verpackungseinheit: 1 Stk., EAN: 4021179292115
