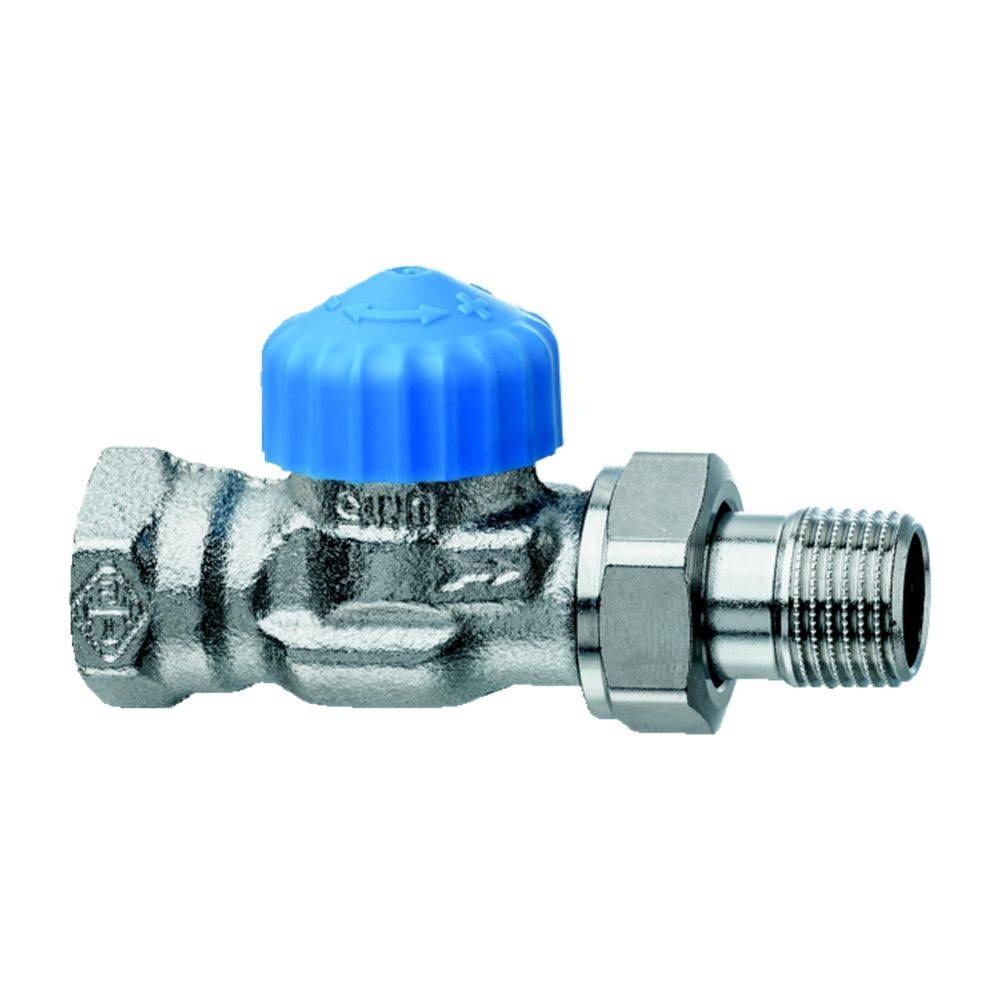

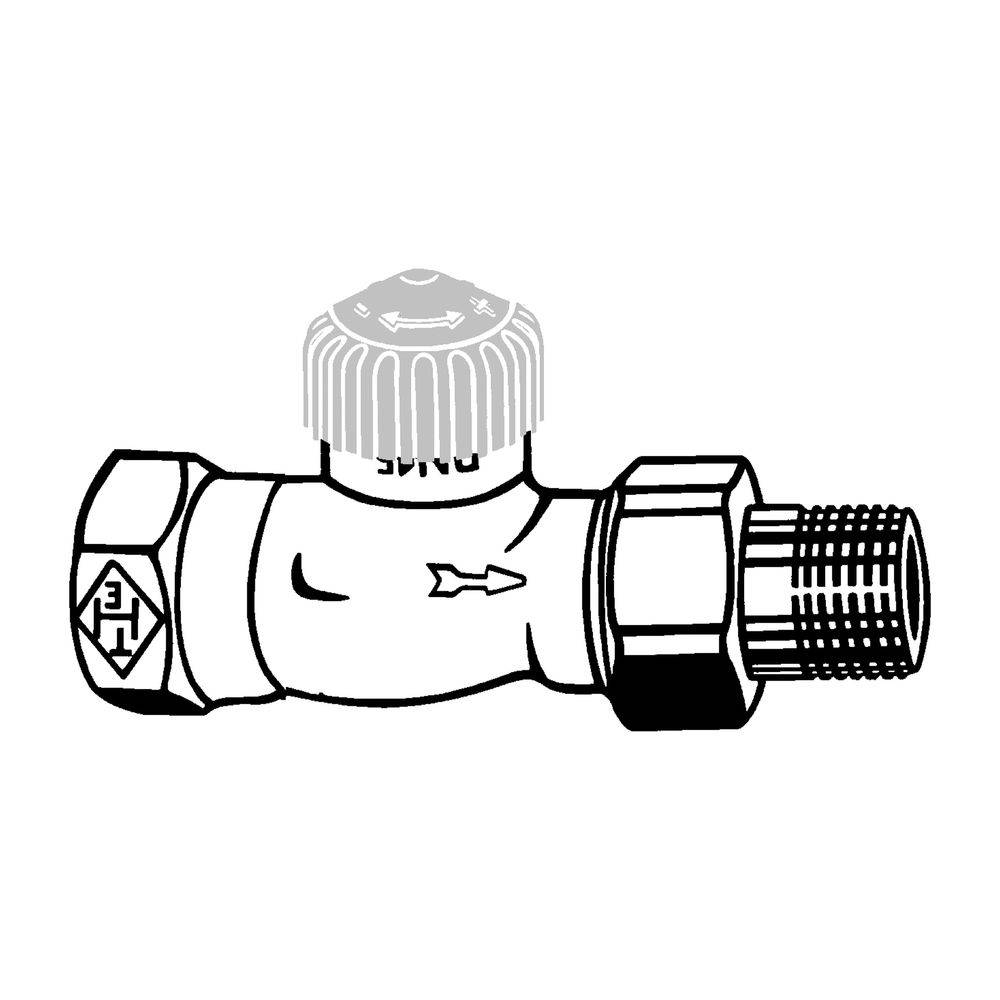

IMI Heimeier Thermostat-Ventilunterteil mit geringem Widerstand, Durchgangsform DN 10
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Technische Daten
- Hersteller-Warengruppe: Thermostat-Ventilunterteile
- Hersteller-Produktgruppe: IMI Heimeier
- Hersteller-Artikelnummer: 2242-01.000
- Ausführung: Schlussstück/Innengewinde
- Form: gerade
- Oberflächenschutz: vernickelt
- Werkstoff des Gehäuses: Bronze
- Bedienung: thermostatisch ohne Knopf
- Automatische Durchflussregelung: nein
- Mit Staubkappe: ja
- Mit Quetschset: nein
- Geeignet für Einrohrsystem: ja
- Geeignet für Zweirohrsystem: ja
- Größe Heizkörperanschluss: 3/4 Zoll (20)
- Verkürzte Baulänge: nein
- Strömungsrichtung entgegengesetzt: nein
- KV-2-Wert: 0,87
- Abmessung Thermostatanschluss: M30 x 1,5
- Vorab einstellbar: nein
- Kvs-Wert: 2,3
- Voreinstellung: ohne Schlagdämpfer
- Thermostatische Vorbereitung: ja
- Mit gebogenem Schlussstück: nein

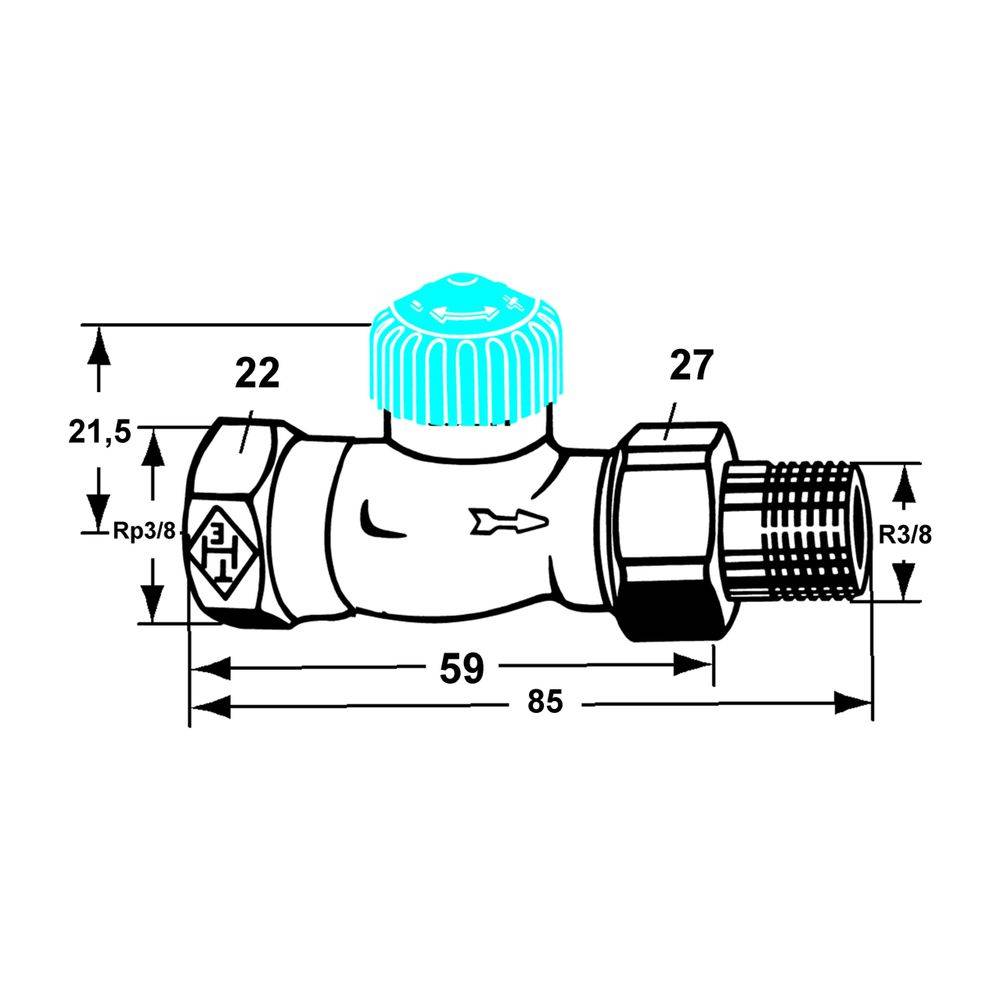

- Breite
84.0000 mm
- Höhe
33.0000 mm
- Gewicht
0.2240
- Abm.
(B x H) 84.0000 mm x 33.0000 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 915184523 IMI Heimeier Thermostat-Ventilunterteil mit geringem Widerstand, Durchgangsform DN 10
Beschreibung
Das IMI Heimeier Thermostat-Ventilunterteil mit besonders geringem Widerstand ist in Durchgangsform und der Nennweite DN 10 (3/8") ausgeführt. Es ist ohne Voreinstellung konzipiert und eignet sich ideal für den Einsatz in Zweirohr-Niedertemperaturheizungen mit kleiner Temperaturspreizung, Schwerkraftanlagen sowie konventionellen Einrohr-Heizungsanlagen. Das Ventilunterteil ist KEYMARK-zertifiziert und geprüft nach DIN EN 215.
Für welche Heizungsanlagen ist das IMI Heimeier Thermostat-Ventilunterteil geeignet?Die besonders geringe Widerstandskennlinie des IMI Heimeier Thermostat-Ventilunterteils prädestiniert es für spezifische Heizsysteme. Es findet Anwendung in Zweirohr-Niedertemperaturheizungen, die eine geringe Temperaturspreizung aufweisen, sowie in Schwerkraftanlagen und konventionellen Einrohr-Heizungsanlagen. Dies ermöglicht eine effiziente Integration in Systeme, bei denen ein minimaler Widerstand im Heizkreislauf erforderlich ist.
Welche Materialien und Konstruktionsmerkmale zeichnen das Ventilunterteil aus?Das Gehäuse des Ventilunterteils ist aus korrosionsbeständigem, entzinkungsfreiem Rotguß (Bronze) gefertigt und verfügt über eine Niro-Stahlspindel. Eine doppelte O-Ring-Abdichtung sorgt für eine zuverlässige Funktion. Das Thermostat-Oberteil und der äußere O-Ring sind ohne Entleeren der Anlage auswechselbar, was den Wartungsaufwand erheblich vereinfacht. Für diese Wartungsarbeiten ist kein Spezialwerkzeug erforderlich. Eine Staubkappe ist ebenfalls vorhanden.
Wie wird das Thermostat-Ventilunterteil angeschlossen und welche Kompatibilität bietet es?Der Anschluss des Ventilunterteils erfolgt über ein Innengewinde, das für Gewinderohr geeignet ist. In Verbindung mit Klemmverschraubungen kann es auch für Kupfer- oder Präzisionsstahlrohr verwendet werden. Der Heizkörperanschluss ist für 3/4 Zoll (20) ausgelegt, während der Thermostatanschluss die Abmessung M30 x 1,5 besitzt. Das Ventilunterteil ist sowohl für Einrohrsysteme als auch für Zweirohrsysteme geeignet.
Technische Daten
Nennweite: DN 10 (3/8")
Ausführung: Durchgangsform
Werkstoff Gehäuse: Rotguß (Bronze)
Oberflächenschutz: vernickelt
Zul. Betriebstemperatur: TB 120 Grd. C
Zul. Betriebsüberdruck: PB 10 bar
Niederdruckdampf: 110 Grd. C / 0,5 bar
Kvs-Wert: 2,3
KV-2-Wert: 0,87
Thermostatanschluss: M30 x 1,5
Das IMI Heimeier Thermostat-Ventilunterteil in Durchgangsform bietet eine zuverlässige und wartungsfreundliche Lösung für Heizungsanlagen, die einen geringen Widerstand erfordern. Mit einer zulässigen Betriebstemperatur von TB 120 Grd. C und einem Betriebsüberdruck von PB 10 bar ist es robust und vielseitig einsetzbar. Die Konstruktion aus korrosionsbeständigem Rotguß und ein Kvs-Wert von 2,3 unterstreichen die Qualität dieses Ventilunterteils.
