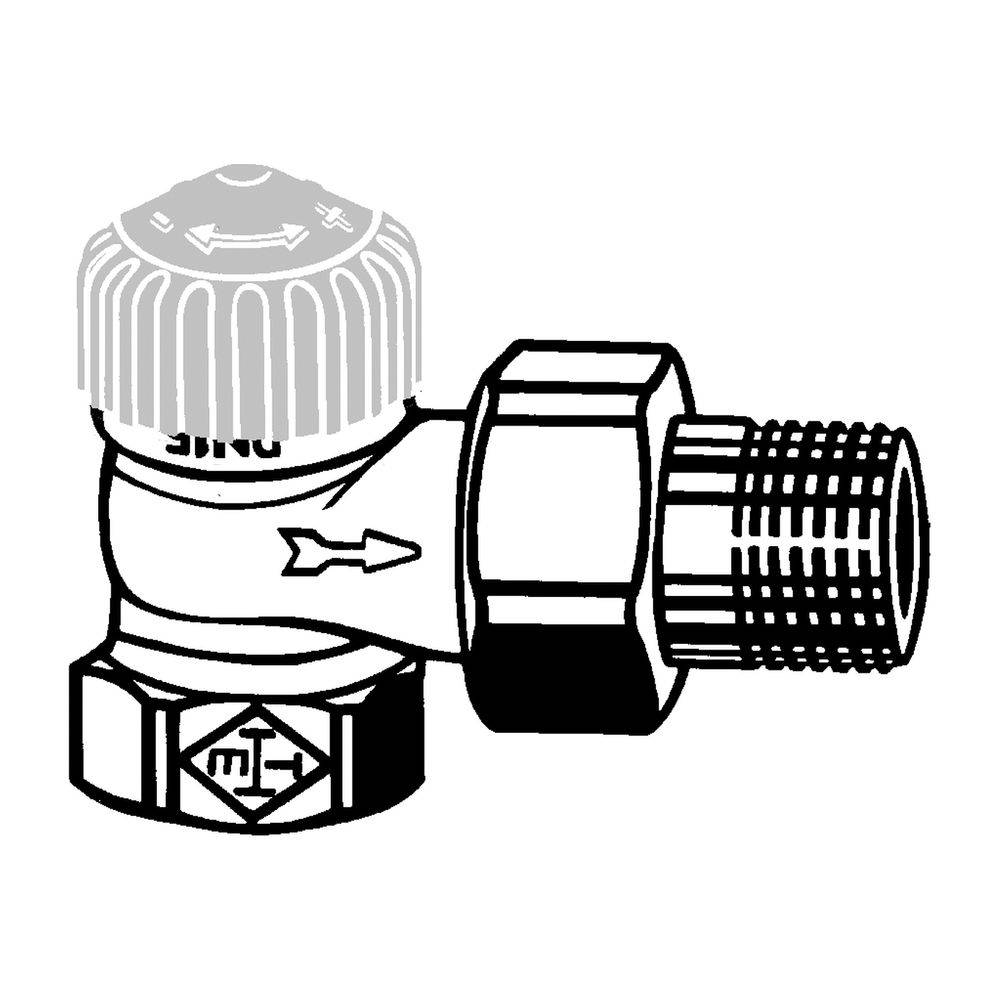

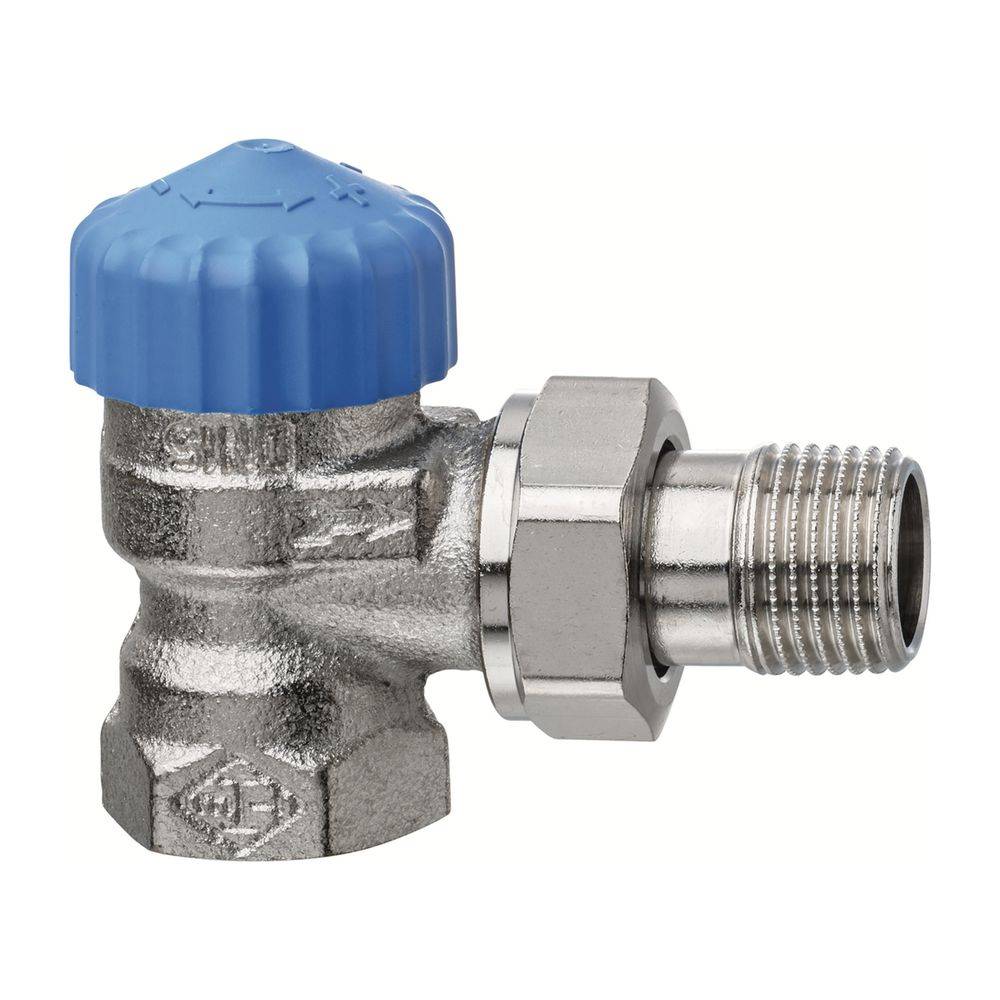

IMI Heimeier Thermostat-Ventilunterteil mit geringem Widerstand, Eckform DN 15
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
€ 25,50
zzgl. gesetzl. MwSt.
€ 5,50
Technische Daten
- Hersteller-Warengruppe: Thermostat-Ventilunterteile
- Hersteller-Produktgruppe: IMI Heimeier
- Hersteller-Artikelnummer: 2241-02.000
- Ausführung: Schlussstück/Innengewinde
- Form: rechtwinklig
- Oberflächenschutz: vernickelt
- Werkstoff des Gehäuses: Bronze
- Bedienung: thermostatisch ohne Knopf
- Automatische Durchflussregelung: nein
- Mit Staubkappe: ja
- Mit Quetschset: nein
- Geeignet für Einrohrsystem: ja
- Geeignet für Zweirohrsystem: ja
- Größe Heizkörperanschluss: 1/2 Zoll (15)
- Verkürzte Baulänge: nein
- Strömungsrichtung entgegengesetzt: nein
- KV-2-Wert: 0,87
- Abmessung Thermostatanschluss: M30 x 1,5
- Vorab einstellbar: nein
- Kvs-Wert: 2,5
- Voreinstellung: ohne Schlagdämpfer
- Thermostatische Vorbereitung: ja
- Mit gebogenem Schlussstück: nein

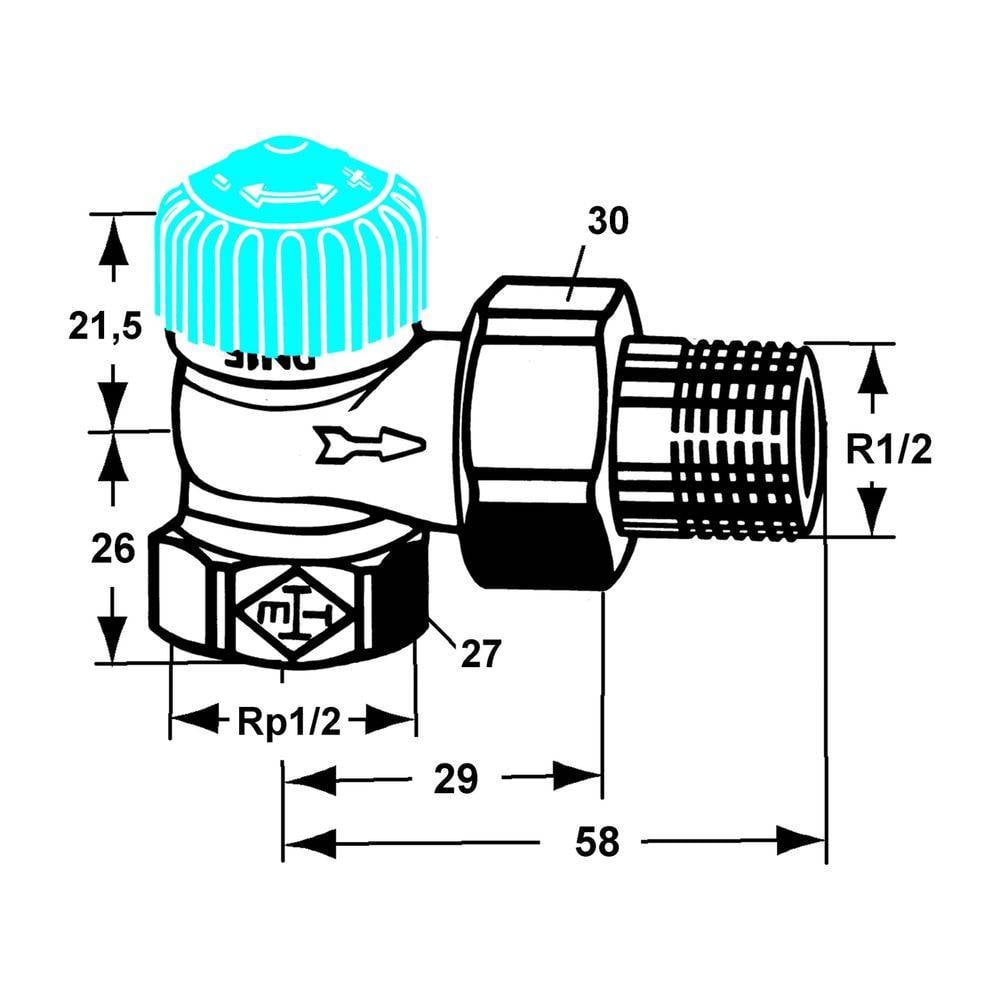

- Breite
74.0000 mm
- Höhe
34.0000 mm
- Gewicht
0.2490
- Abm.
(B x H) 74.0000 mm x 34.0000 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 911396085 IMI Heimeier Thermostat-Ventilunterteil mit geringem Widerstand, Eckform DN 15
Beschreibung
Das IMI Heimeier Thermostat-Ventilunterteil in Eckform mit DN 15 zeichnet sich durch einen besonders geringen Widerstand aus und ist ohne Voreinstellung konzipiert. Es ist ideal für den Einsatz in Zweirohr-Niedertemperaturheizungen mit kleiner Temperaturspreizung, Schwerkraftanlagen sowie konventionellen Einrohr-Heizungsanlagen.
Wofür eignet sich das IMI Heimeier Thermostat-Ventilunterteil?Dieses Thermostat-Ventilunterteil von IMI Heimeier ist für Systeme mit geringem Wasserwiderstand optimiert. Es findet Anwendung in Zweirohr-Niedertemperaturheizungen, die eine präzise Temperaturspreizung erfordern, sowie in Schwerkraftanlagen und herkömmlichen Einrohr-Heizungsanlagen. Die Ausführung ohne Voreinstellung bietet Flexibilität bei der Installation und Anpassung an verschiedene Heizsysteme. Eine thermostatische Vorbereitung ist gegeben, die Bedienung erfolgt thermostatisch ohne Knopf. Eine automatische Durchflussregelung ist nicht vorgesehen.
Welche Materialien und Eigenschaften zeichnen das Ventilunterteil aus?Das Gehäuse des Ventilunterteils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguß, was Langlebigkeit und Zuverlässigkeit sicherstellt. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung tragen zur hohen Dichtigkeit bei. Das Thermostat-Oberteil und der äußere O-Ring lassen sich ohne Entleeren der gesamten Anlage austauschen, was die Wartung erheblich vereinfacht. Die Oberfläche ist vernickelt, was zusätzlichen Schutz bietet. Für die Montage ist kein Spezialwerkzeug erforderlich. Eine Staubkappe ist vorhanden.
Wie erfolgt der Anschluss und welche Normen erfüllt das Produkt?Der Anschluss des Ventilunterteils erfolgt über ein Innengewinde und ist für Gewinderohre geeignet. In Kombination mit Klemmverschraubungen kann es auch für Kupfer-, Präzisionsstahl- oder Verbundrohre verwendet werden. Der Heizkörperanschluss hat die Größe 1/2 Zoll (15). Das Produkt ist geprüft nach DIN EN 215, was die Einhaltung europäischer Standards für Heizkörperventile bestätigt.
Welche Betriebsparameter und Kennwerte sind relevant?Für den Betrieb sind eine zulässige Betriebstemperatur von TB 120 Grd. C und ein zulässiger Betriebsüberdruck von PB 10 bar angegeben. Für Niederdruckdampf sind 110 Grd. C / 0,5 bar spezifiziert. Ergänzend werden ein KV-2-Wert von 0,87 und ein Kvs-Wert von 2,5 als Kennwerte geführt.
Technische Daten
Nennweite: DN 15 (1/2")
Form: Eckform
Ausführung: Schlussstück/Innengewinde
Oberflächenschutz: vernickelt
Werkstoff des Gehäuses: Rotguß
Bedienung: thermostatisch ohne Knopf
Voreinstellung: ohne Voreinstellung
Heizkörperanschluss: 1/2 Zoll (15)
Zul. Betriebstemperatur TB: 120 Grd. C
Zul. Betriebsüberdruck PB: 10 bar
Das IMI Heimeier Thermostat-Ventilunterteil in Eckform mit DN 15 bietet eine robuste und wartungsfreundliche Lösung für diverse Heizungsanwendungen. Es ist für Einrohr- und Zweirohrsysteme geeignet und kommt unter anderem in Schwerkraftanlagen sowie Zweirohr-Niedertemperaturheizungen mit kleiner Temperaturspreizung zum Einsatz. Mit einer zulässigen Betriebstemperatur von TB 120 Grd. C und einem Betriebsüberdruck von PB 10 bar ist es für anspruchsvolle Bedingungen ausgelegt. Die hochwertige Verarbeitung aus entzinkungsfreiem Rotguß und die Möglichkeit des Austauschs von Komponenten ohne Anlagenentleerung unterstreichen die Langlebigkeit und Effizienz dieses Ventilunterteils.
Wofür eignet sich das IMI Heimeier Thermostat-Ventilunterteil?Dieses Thermostat-Ventilunterteil von IMI Heimeier ist für Systeme mit geringem Wasserwiderstand optimiert. Es findet Anwendung in Zweirohr-Niedertemperaturheizungen, die eine präzise Temperaturspreizung erfordern, sowie in Schwerkraftanlagen und herkömmlichen Einrohr-Heizungsanlagen. Die Ausführung ohne Voreinstellung bietet Flexibilität bei der Installation und Anpassung an verschiedene Heizsysteme. Eine thermostatische Vorbereitung ist gegeben, die Bedienung erfolgt thermostatisch ohne Knopf. Eine automatische Durchflussregelung ist nicht vorgesehen.
Welche Materialien und Eigenschaften zeichnen das Ventilunterteil aus?Das Gehäuse des Ventilunterteils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguß, was Langlebigkeit und Zuverlässigkeit sicherstellt. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung tragen zur hohen Dichtigkeit bei. Das Thermostat-Oberteil und der äußere O-Ring lassen sich ohne Entleeren der gesamten Anlage austauschen, was die Wartung erheblich vereinfacht. Die Oberfläche ist vernickelt, was zusätzlichen Schutz bietet. Für die Montage ist kein Spezialwerkzeug erforderlich. Eine Staubkappe ist vorhanden.
Wie erfolgt der Anschluss und welche Normen erfüllt das Produkt?Der Anschluss des Ventilunterteils erfolgt über ein Innengewinde und ist für Gewinderohre geeignet. In Kombination mit Klemmverschraubungen kann es auch für Kupfer-, Präzisionsstahl- oder Verbundrohre verwendet werden. Der Heizkörperanschluss hat die Größe 1/2 Zoll (15). Das Produkt ist geprüft nach DIN EN 215, was die Einhaltung europäischer Standards für Heizkörperventile bestätigt.
Welche Betriebsparameter und Kennwerte sind relevant?Für den Betrieb sind eine zulässige Betriebstemperatur von TB 120 Grd. C und ein zulässiger Betriebsüberdruck von PB 10 bar angegeben. Für Niederdruckdampf sind 110 Grd. C / 0,5 bar spezifiziert. Ergänzend werden ein KV-2-Wert von 0,87 und ein Kvs-Wert von 2,5 als Kennwerte geführt.
