IMI Heimeier Ventil Multilux Eclipse Eckform, Anschluss Heizkörper Rp 1/2" Innengewinde
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Technische Daten
- Hersteller-Warengruppe: Verteil-Ventile
- Hersteller-Produktgruppe: IMI Heimeier
- Hersteller-Artikelnummer: 3866-02.000
- Anschlussrichtung zur Wand (rechtwinklig): ja
- Anschlussrichtung zum Boden (gerade): nein
- Abmessung Rohranschluss: 3/4 Zoll Eurokonus
- Größe Heizkörperanschluss: 1/2 Zoll Innengewinde
- Breite
109.0000 mm
- Höhe
72.0000 mm
- Abm.
(B x H x T) 109.0000 x 72.0000 x 87.0000 mm
- Tiefe
87.0000 mm
- Material
Bronze
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 911394652 IMI Heimeier Ventil Multilux Eclipse Eckform, Anschluss Heizkörper Rp 1/2" Innengewinde
Beschreibung

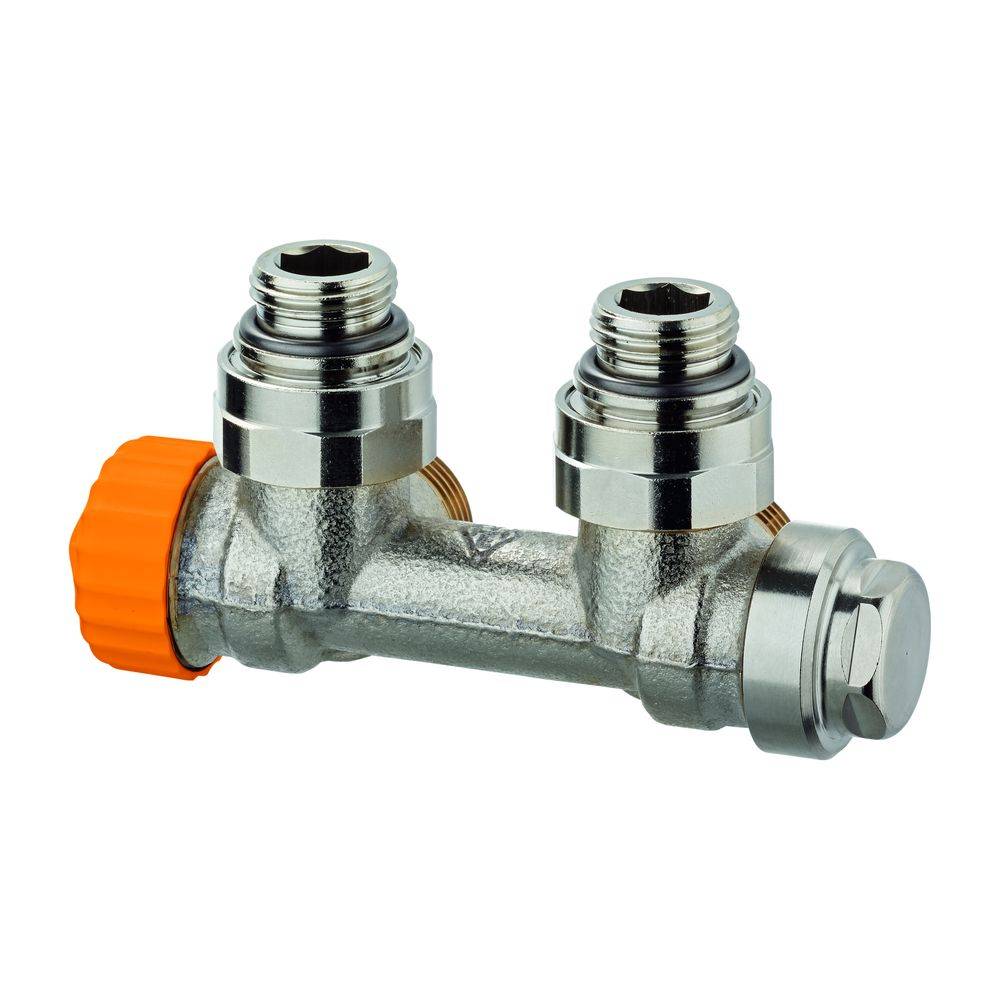

Das IMI Heimeier Multilux V Eclipse Ventil in Eckform ist ein Zweirohr-Universal-Thermostat-Ventilunterteil mit automatischer Durchflussregelung. Es wurde für Ventil- und Badheizkörper mit unterem Zweipunktanschluss in Zweirohranlagen entwickelt. Dieses Ventil ermöglicht einen einfachen hydraulischen Abgleich und eine flexible Montage, da es sowohl links als auch rechts am Heizkörper installiert werden kann.
Wie funktioniert die automatische Durchflussregelung?Das Multilux V Eclipse Ventil von IMI Heimeier ist mit einer automatischen Durchflussregelung ausgestattet. Der erforderliche Durchfluss für die einzelnen Heizkörper wird direkt am Ventil eingestellt. Dadurch ist der hydraulische Abgleich mit einem Dreh erledigt. Der eingestellte Durchfluss wird nicht überschritten, selbst bei einem Überangebot, beispielsweise durch schließende Nachbarventile oder während der morgendlichen Aufheizphase. Das Ventil regelt den Durchfluss unabhängig vom Differenzdruck, wodurch komplexe Berechnungen zur Ermittlung der Einstellwerte entfallen. Der Durchfluss ist stufenlos von 10 bis 150 l/h einstellbar.

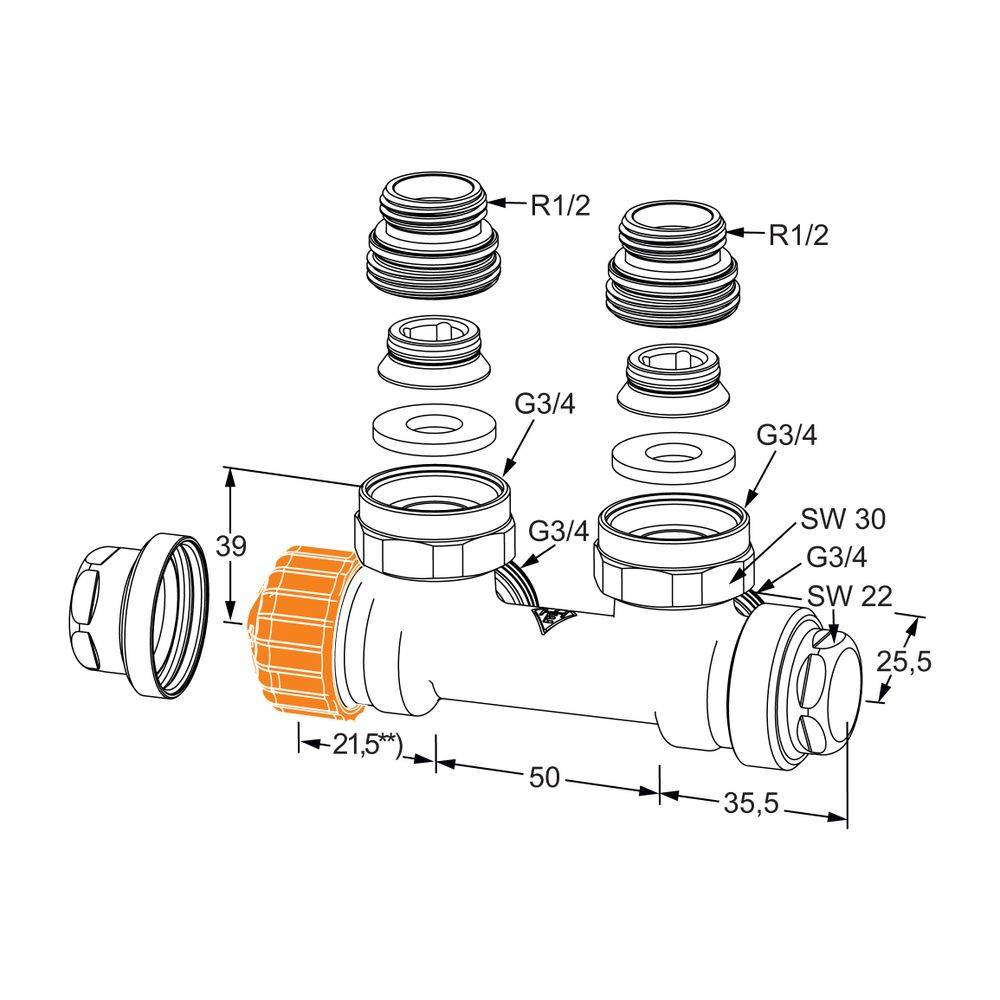

Welche Anschlussmöglichkeiten bietet das Ventil?Das Ventil ist für den Anschluss an Heizkörpern mit unterem Zweipunktanschluss konzipiert und verfügt über einen Mittenabstand der Anschlüsse von 50 mm (+/- 1,0 mm). Es besitzt einen Heizkörperanschluss mit Rp 1/2 Innengewinde und einen Rohranschluss mit G 3/4 Außengewinde (Eurokonus). In Verbindung mit Klemmverschraubungen ist der Anschluss an Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohr möglich. Vor- und Rücklauf sind absperrbar. Zudem ist ein Anschluss für eine Entleerungs- und Fülleinrichtung vorhanden.

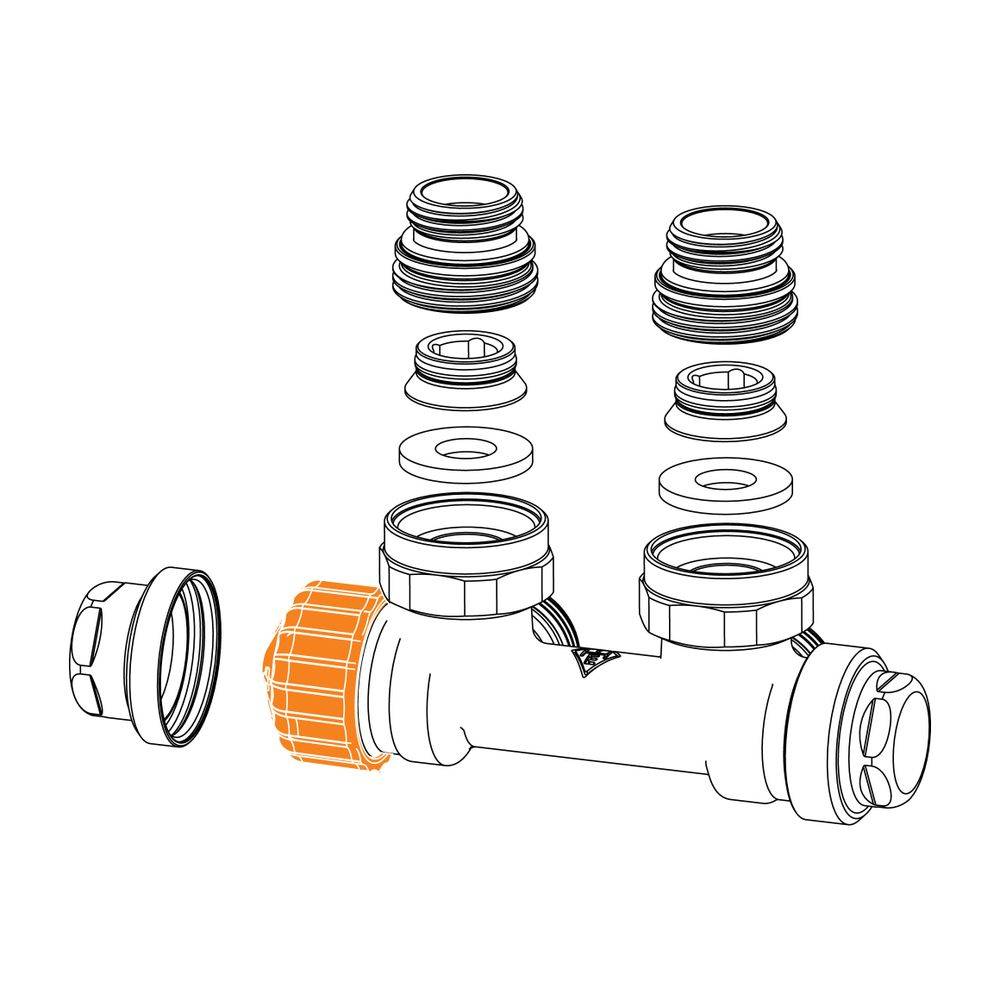

Welche Montageoptionen und Materialien zeichnen das Ventil aus?Das Multilux V Eclipse Ventil bietet flexible Montagemöglichkeiten. Das Thermostat-Oberteil und das Absperr-Oberteil können getauscht werden, wodurch das Ventil für die Montage links oder rechts am Heizkörper geeignet ist. Das komplette Thermostat-Oberteil kann mit einem IMI Heimeier-Montagegerät ohne Entleeren der Anlage ausgewechselt werden. Das Eclipse Thermostat-Oberteil ist für alle Ventilgehäuse mit II+ Kennzeichnung passend. Das Gehäuse des Ventils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung tragen zur Langlebigkeit bei. Die Einstellwerte sind stirnseitig und seitlich ablesbar. Die Voreinstellung erfolgt mit einem Einstellschlüssel oder einem Maulschlüssel SW 11.
Technische Daten
Durchflussbereich: 10 bis 150 l/h
Mittenabstand Anschlüsse: 50 mm (+/- 1,0 mm)
Max. Betriebstemperatur: 120 °C (mit Verkleidung 90 °C)
Min. Betriebstemperatur: -10 °C
Zulässiger Betriebsüberdruck: 10 bar
Min. Differenzdruck (10-100 l/h): 10 kPa
Min. Differenzdruck (100-150 l/h): 15 kPa
Max. Differenzdruck: 60 kPa
Heizkörperanschluss: Rp 1/2 Innengewinde
Rohranschluss: G 3/4 Außengewinde Eurokonus
Das IMI Heimeier Multilux V Eclipse Ventil in Eckform ist eine effiziente Lösung für den Anschluss von Heizkörpern in Zweirohranlagen. Die automatische Durchflussregelung von 10 bis 150 l/h vereinfacht den hydraulischen Abgleich erheblich und sorgt für eine konstante Wärmeabgabe. Mit einem maximalen Betriebsüberdruck von 10 bar und einer maximalen Betriebstemperatur von 120 °C ist das Ventil robust und vielseitig einsetzbar.
