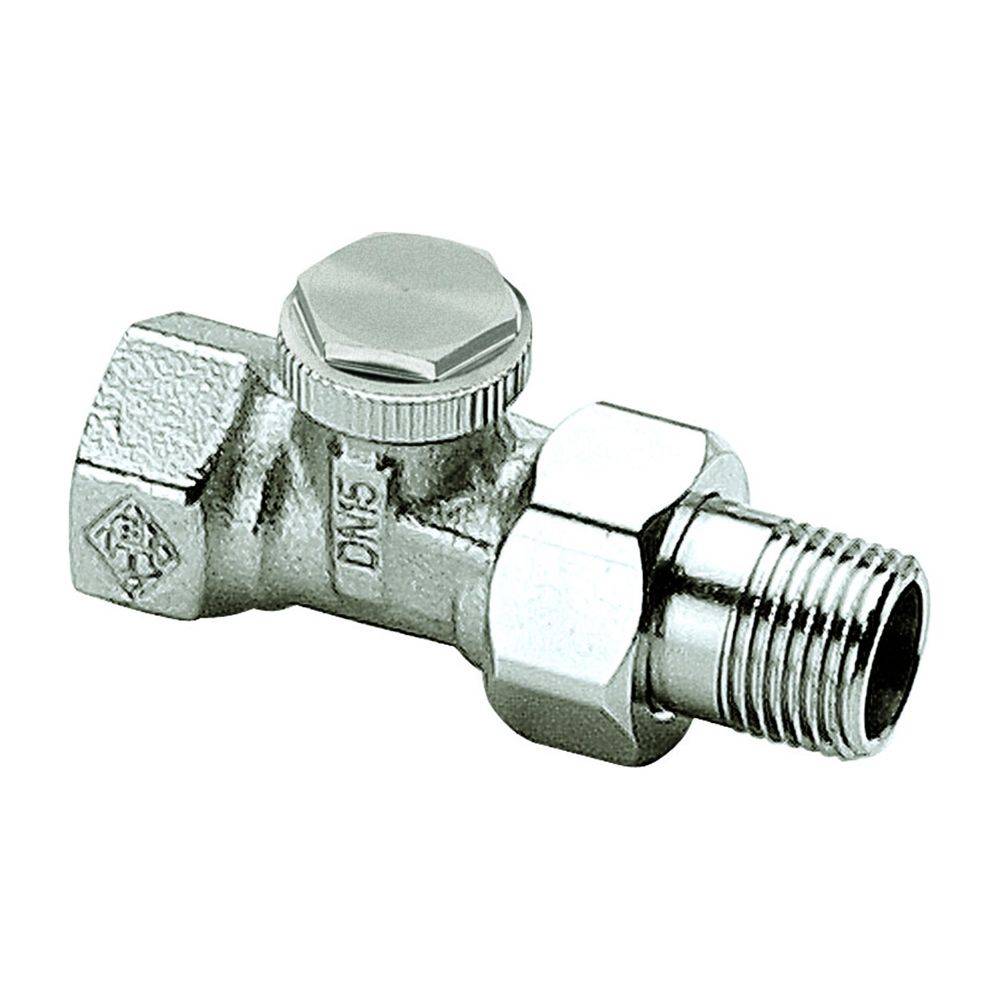

IMI Heimeier Verschraubung Regutec, Durchgangsform, DN 20, Rotguss vernickelt
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Highlights & Details
- HEIMEIER Heizkörper-Rücklaufverschrau- bung. Absperrbare und regulierbare Ver- schraubung. Betätigung mit Sechskant- stiftschlüssel SW 5. Gehäuse aus korro- sionsbeständigem entzinkungsfreiem Rotguss. Einbaumaße nach DIN 3842 Reihe 1. Abdichtung an Spindel durch EPDM-O-Ring. Verschlussdeckel metallisch dichtend. Anschluss Innengewinde für Gewinderohr oder in Verbindung mit Klemmverschraubungen für Kupfer- oder Präzisionsstahlrohr. Zulässige Be- triebstemperatur TB 120 Grd. C, mit Verkleidung TB 90 Grd. C. Zulässiger Betriebsüberdruck PB 10 bar. Fabrikat: IMI Heimeier Typ: Regutec Ausführung: Durchgangsform DN 20 (3/4) Art.-Nr. 0356-03.000
Technische Daten
- Hersteller-Warengruppe: Rücklaufverschraubungen
- Hersteller-Produktgruppe: IMI Heimeier
- Hersteller-Artikelnummer: 0356-03.000
- Ausführung: Schlussstück/Innengewinde
- Bauhöhe: 26
- Werkstoff des Gehäuses: Bronze
- Bedienung: Innensechskant
- Rechtwinklige Ausführung: nein
- Einstellbar: ja
- Mit Quetschset: nein
- Abmessung Rohranschluss: 3/4 Zoll
- Größe Heizkörperanschluss: 3/4 Zoll (20)
- KV-Wert: 0,22 - 1,85
- Verkürzte Baulänge: nein
- Strömungsrichtung entgegengesetzt: nein
- Kvs-Wert: 1,93
- Inhalt
1 St.
- Breite
91.0000 mm
- Höhe
42.0000 mm
- Abm.
(B x H) 91.0000 mm x 42.0000 mm
- Gewicht
0.3200
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 914697646 IMI Heimeier Verschraubung Regutec, Durchgangsform, DN 20, Rotguss vernickelt
Beschreibung
Die IMI HEIMEIER Heizkörper-Rücklaufverschraubung Regutec in Durchgangsform DN 20 (3/4 Zoll) ist eine absperrbare und regulierbare Komponente aus Rotguss, die speziell für den Einsatz in Pumpenwarmwasser-Heizungsanlagen und Klimaanlagen konzipiert wurde. Sie ermöglicht eine präzise Steuerung des Heizwasserrücklaufs und zeichnet sich durch ihre korrosionsbeständige Bauweise aus.
Wie funktioniert die Regutec Verschraubung?Die Regutec Verschraubung von IMI Heimeier ist absperrbar und regulierbar. Die Betätigung erfolgt mit Innensechskant über einen Sechskantstiftschlüssel SW 5, wobei kein Spezialwerkzeug erforderlich ist. Diese Einstellbarkeit ermöglicht eine effiziente Steuerung des Heizsystems.
Welche Materialien und Bauweise zeichnen die Verschraubung aus?Das Gehäuse der Verschraubung besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss. Die Einbaumaße entsprechen der DIN 3842 Reihe 1. Eine zuverlässige Abdichtung an der Spindel wird durch einen EPDM-O-Ring sichergestellt, während der Verschlussdeckel metallisch dichtend ausgeführt ist.
Für welche Anschlüsse ist die Verschraubung geeignet?Die Verschraubung verfügt über einen Innengewindeanschluss, der für die Verbindung mit Gewinderohren vorgesehen ist. Alternativ kann sie in Kombination mit Klemmverschraubungen für Kupfer- oder Präzisionsstahlrohre verwendet werden, was eine flexible Integration in verschiedene Rohrsysteme ermöglicht.
Welche Betriebsbedingungen sind zulässig?Die IMI HEIMEIER Regutec Verschraubung ist für eine zulässige Betriebstemperatur TB 120 Grd. C ausgelegt. Bei Installation mit einer Verkleidung reduziert sich die zulässige Betriebstemperatur auf TB 90 Grd. C. Der zulässige Betriebsüberdruck PB 10 bar unterstreicht die Robustheit des Bauteils.
Technische Daten
Nennweite: DN 20
Rohranschluss-Abmessung: 3/4 Zoll
Ausführung: Durchgangsform
Bedienung: Innensechskant (Sechskantstiftschlüssel SW 5)
Werkstoff Gehäuse: Rotguss
Dichtung Spindel: EPDM-O-Ring
Zulässige Betriebstemperatur (TB): 120 Grd. C (mit Verkleidung 90 Grd. C)
Zulässiger Betriebsüberdruck (PB): 10 bar
KV-Wert: 0,22 - 1,85
Kvs-Wert: 1,93
Die IMI HEIMEIER Regutec Durchgangsform DN 20 (3/4 Zoll) ist eine zuverlässige Heizkörper-Rücklaufverschraubung, die sich durch ihre absperrbare und regulierbare Funktion auszeichnet. Gefertigt aus korrosionsbeständigem Rotguss, ist sie für Pumpenwarmwasser-Heizungsanlagen und Klimaanlagen konzipiert. Mit einer zulässigen Betriebstemperatur von bis zu 120 Grd. C und einem Betriebsüberdruck von 10 bar bietet sie eine langlebige Lösung für die präzise Steuerung des Heizwasserrücklaufs.
Wie funktioniert die Regutec Verschraubung?Die Regutec Verschraubung von IMI Heimeier ist absperrbar und regulierbar. Die Betätigung erfolgt mit Innensechskant über einen Sechskantstiftschlüssel SW 5, wobei kein Spezialwerkzeug erforderlich ist. Diese Einstellbarkeit ermöglicht eine effiziente Steuerung des Heizsystems.
Welche Materialien und Bauweise zeichnen die Verschraubung aus?Das Gehäuse der Verschraubung besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss. Die Einbaumaße entsprechen der DIN 3842 Reihe 1. Eine zuverlässige Abdichtung an der Spindel wird durch einen EPDM-O-Ring sichergestellt, während der Verschlussdeckel metallisch dichtend ausgeführt ist.
Für welche Anschlüsse ist die Verschraubung geeignet?Die Verschraubung verfügt über einen Innengewindeanschluss, der für die Verbindung mit Gewinderohren vorgesehen ist. Alternativ kann sie in Kombination mit Klemmverschraubungen für Kupfer- oder Präzisionsstahlrohre verwendet werden, was eine flexible Integration in verschiedene Rohrsysteme ermöglicht.
Welche Betriebsbedingungen sind zulässig?Die IMI HEIMEIER Regutec Verschraubung ist für eine zulässige Betriebstemperatur TB 120 Grd. C ausgelegt. Bei Installation mit einer Verkleidung reduziert sich die zulässige Betriebstemperatur auf TB 90 Grd. C. Der zulässige Betriebsüberdruck PB 10 bar unterstreicht die Robustheit des Bauteils.
Technische Daten
Nennweite: DN 20
Rohranschluss-Abmessung: 3/4 Zoll
Ausführung: Durchgangsform
Bedienung: Innensechskant (Sechskantstiftschlüssel SW 5)
Werkstoff Gehäuse: Rotguss
Dichtung Spindel: EPDM-O-Ring
Zulässige Betriebstemperatur (TB): 120 Grd. C (mit Verkleidung 90 Grd. C)
Zulässiger Betriebsüberdruck (PB): 10 bar
KV-Wert: 0,22 - 1,85
Kvs-Wert: 1,93
Die IMI HEIMEIER Regutec Durchgangsform DN 20 (3/4 Zoll) ist eine zuverlässige Heizkörper-Rücklaufverschraubung, die sich durch ihre absperrbare und regulierbare Funktion auszeichnet. Gefertigt aus korrosionsbeständigem Rotguss, ist sie für Pumpenwarmwasser-Heizungsanlagen und Klimaanlagen konzipiert. Mit einer zulässigen Betriebstemperatur von bis zu 120 Grd. C und einem Betriebsüberdruck von 10 bar bietet sie eine langlebige Lösung für die präzise Steuerung des Heizwasserrücklaufs.
