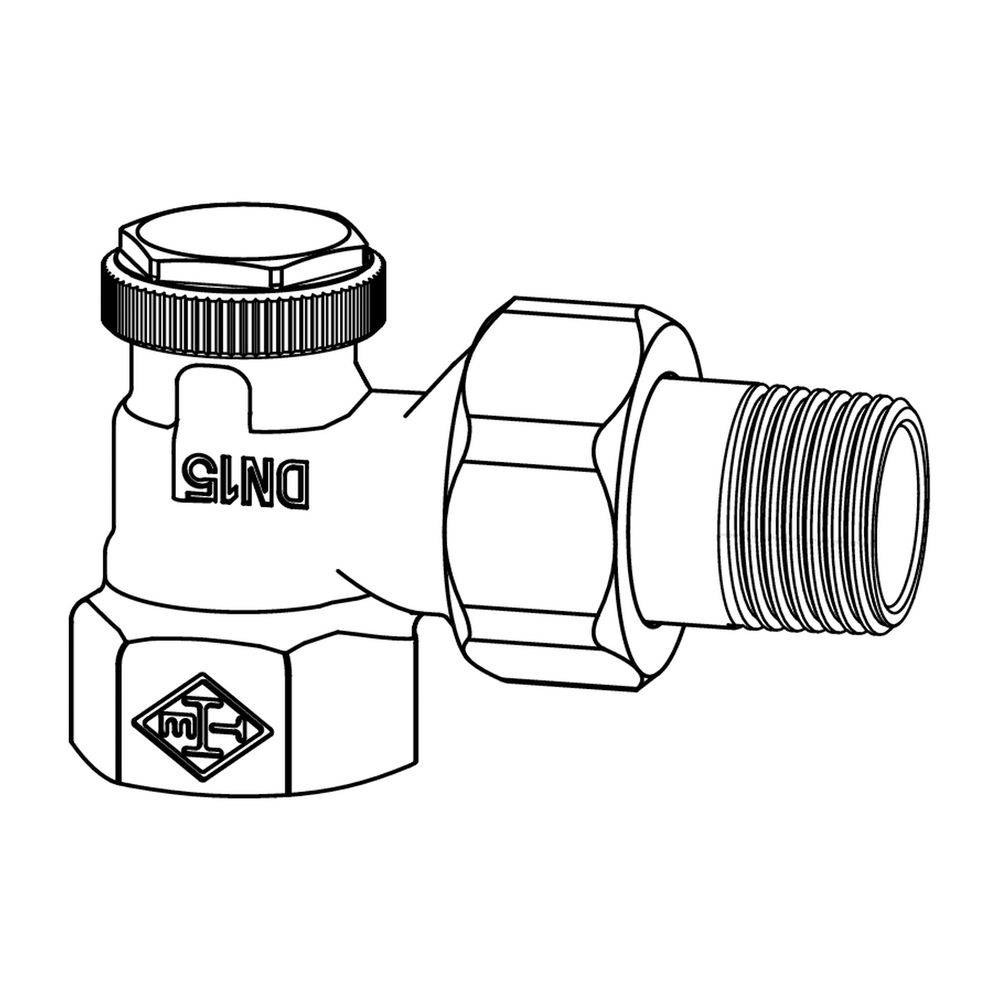

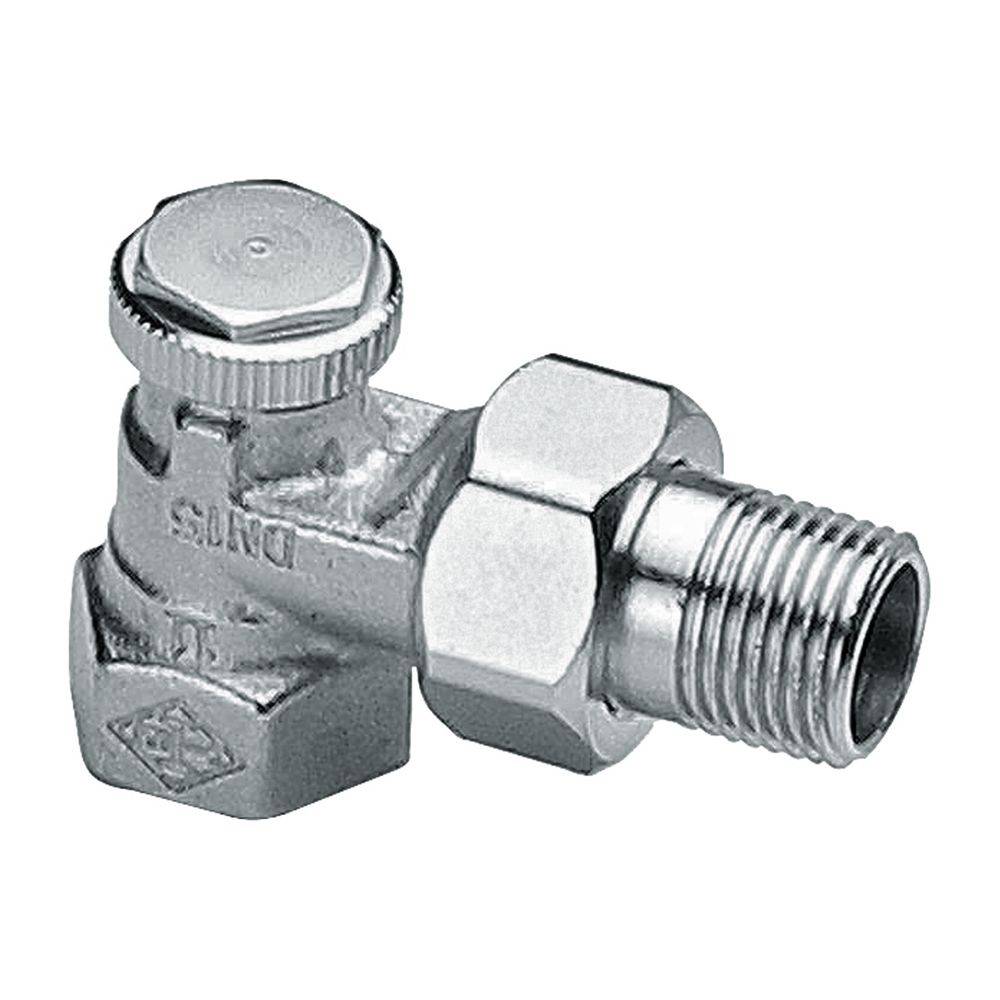

IMI Heimeier Verschraubung Regutec, Eckform, DN 20, Rotguss vernickelt
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Technische Daten
- Hersteller-Warengruppe: Rücklaufverschraubungen
- Hersteller-Produktgruppe: IMI Heimeier
- Hersteller-Artikelnummer: 0355-03.000
- Ausführung: Schlussstück/Innengewinde
- Bauhöhe: 49,5
- Werkstoff des Gehäuses: Bronze
- Bedienung: Innensechskant
- Rechtwinklige Ausführung: ja
- Einstellbar: ja
- Mit Quetschset: nein
- Abmessung Rohranschluss: 3/4 Zoll
- Größe Heizkörperanschluss: 3/4 Zoll (20)
- KV-Wert: 0,22 - 1,85
- Verkürzte Baulänge: nein
- Strömungsrichtung entgegengesetzt: nein
- Kvs-Wert: 1,93
- Inhalt
1 St.
- Breite
84.0000 mm
- Höhe
42.0000 mm
- Abm.
(B x H) 84.0000 mm x 42.0000 mm
- Gewicht
0.3010
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 911396039 IMI Heimeier Verschraubung Regutec, Eckform, DN 20, Rotguss vernickelt
Beschreibung
Die IMI Heimeier Regutec Eckform Verschraubung ist eine absperrbare und regulierbare Heizkörper-Rücklaufverschraubung für Pumpenwarmwasser-Heizungsanlagen sowie Klimaanlagen. Die rechtwinklige Eckform mit DN 20 (3/4") sorgt für eine passende Anschlusslösung mit Innengewinde und ermöglicht die Bedienung über einen Innensechskant.
Wofür wird die Regutec Eckform Verschraubung eingesetzt?Die Regutec-Verschraubung von IMI Heimeier wird in Pumpenwarmwasser-Heizungsanlagen und Klimaanlagen eingesetzt und dient dort als Heizkörper-Rücklaufverschraubung.
Wie lässt sich die Verschraubung bedienen und einstellen?Die Verschraubung ist absperrbar und regulierbar. Die Betätigung erfolgt mit Sechskantstiftschlüssel SW 5 bzw. über Innensechskant. Die Verschraubung ist einstellbar.
Welche Materialien und Einbaumaße zeichnen die Verschraubung aus?Das Gehäuse der Verschraubung besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss. Die Einbaumaße entsprechen der DIN 3842 Reihe 1.
Welche Anschlüsse und Dichtfunktionen sind vorgesehen?Der Anschluss erfolgt als Ausführung: Schlussstück/Innengewinde. Er ist für ein Innengewinde für Gewinderohr vorgesehen oder in Verbindung mit Klemmverschraubungen für Kupfer- oder Präzisionsstahlrohr. Die Abdichtung an der Spindel erfolgt über einen EPDM-O-Ring; der Verschlussdeckel ist metallisch dichtend.
Welche Betriebsgrenzen sind angegeben?Zulässig ist eine Betriebstemperatur (TB) von 120 Grd. C, mit Verkleidung von 90 Grd. C. Der zulässige Betriebsüberdruck PB beträgt 10 bar.
Technische Daten
Heizkörperanschluss: 3/4 Zoll (20)
Ausführung: Schlussstück/Innengewinde
Bauhöhe: 49,5
Bedienung: Innensechskant (Sechskantstiftschlüssel SW 5)
KV-Wert: 0,22 - 1,85
Kvs-Wert: 1,93
Zulässige Betriebstemperatur (TB): 120 Grd. C (mit Verkleidung 90 Grd. C)
Zulässiger Betriebsüberdruck (PB): 10 bar
Werkstoff Gehäuse: Rotguss
Einbaumaße: nach DIN 3842 Reihe 1
Die IMI Heimeier Regutec Eckform DN 20 (3/4") ist eine absperrbare und regulierbare Heizkörper-Rücklaufverschraubung für Pumpenwarmwasser-Heizungsanlagen und Klimaanlagen. Die Bedienung erfolgt per Innensechskant (SW 5). Für den Betrieb sind bis zu 120 Grd. C bzw. 90 Grd. C mit Verkleidung sowie 10 bar zugelassen. Die Abdichtung erfolgt über einen EPDM-O-Ring.
