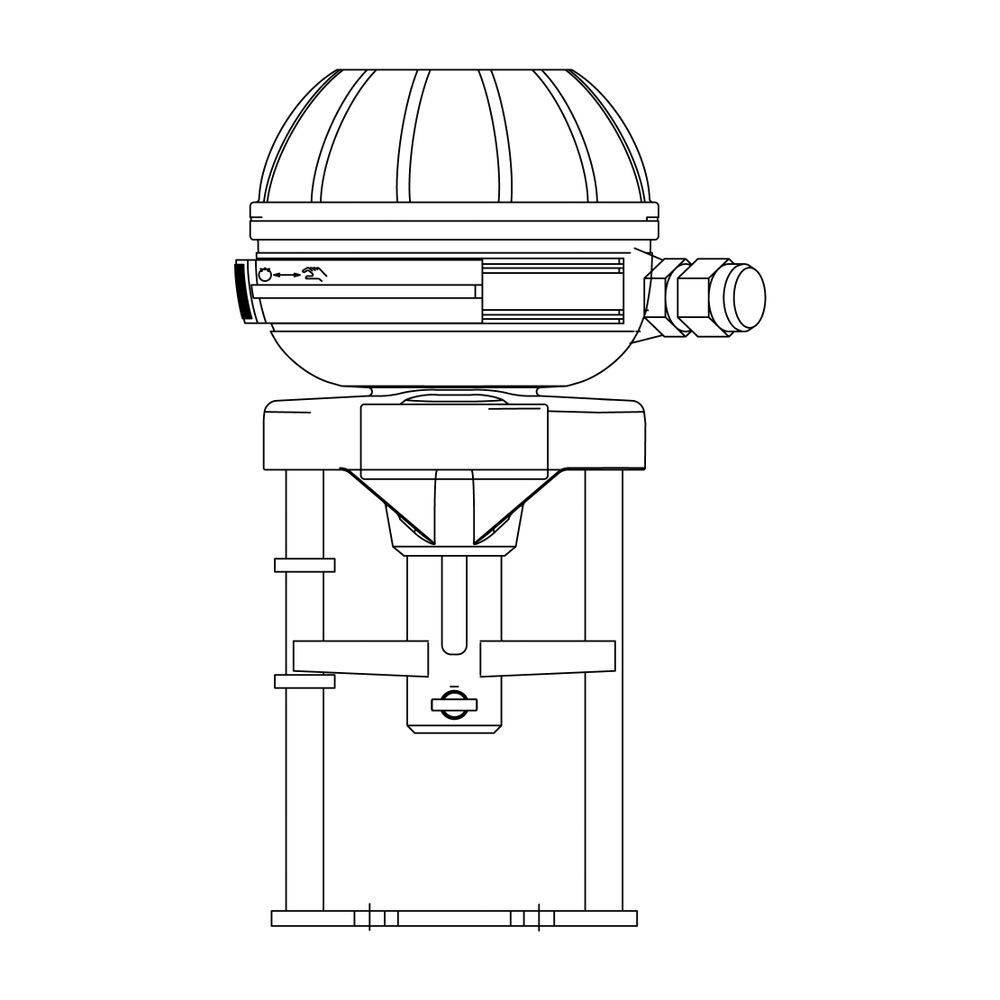

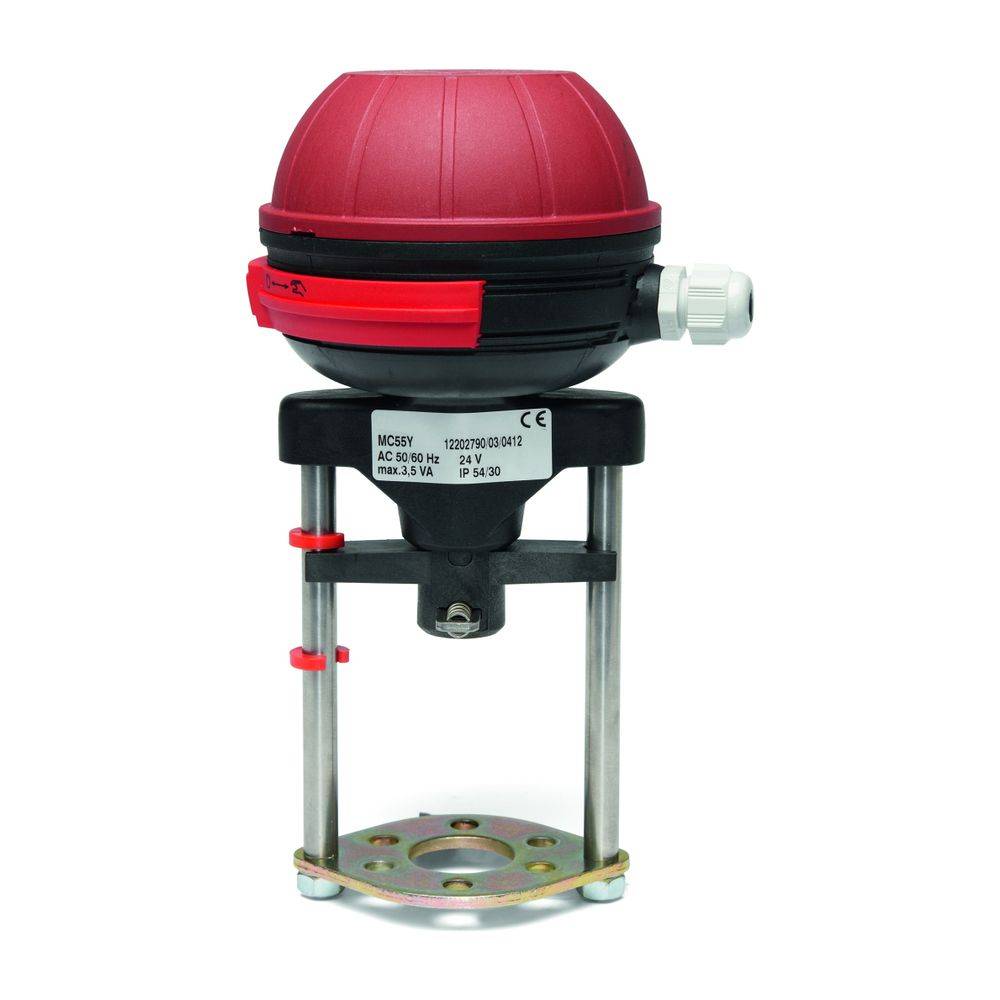

IMI TA Stellmotor TA-MC55, 230V für KTH/KTM, KT 50, TA-Fusion C-/P, 3-Punkt
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
€ 331,95
zzgl. gesetzl. MwSt.
€ 5,50
Nur noch 8 Stück verfügbar
Technische Daten
- Hersteller-Warengruppe: Regelventile
- Hersteller-Produktgruppe: IMI TA
- Hersteller-Artikelnummer: 61055002
- Baulänge: 120
- Bauhöhe: 225
- Bautiefe: 100
- Steuersignal: Dreipunkt
- Umgebungstemperatur: 0 - 60
- Schutzart (IP): IP54
- Hublänge: 20
- Netzspannung: 230 V AC
- Inhalt
1 St.
- Abm.
(B x H x T) 295.0000 x 185.0000 x 135.0000 mm
- Tiefe
135.0000 mm
- Höhe
185.0000 mm
- Breite
295.0000 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 915239937 IMI TA Stellmotor TA-MC55, 230V für KTH/KTM, KT 50, TA-Fusion C-/P, 3-Punkt
Beschreibung
Der IMI TA Stellmotor TA-MC55/230 ist ein Hochleistungsstellantrieb der Serie TA-MC55 von IMI TA. Er ist für eine 3-Punkt-Regelung mit Auf/Zu ausgelegt und bietet eine automatische Hubanpassung für eine exakte Stetig-, 3-Punkt- oder On/Off-Regelung. Dieser Stellmotor ist vielseitig einsetzbar für Ventile wie KTH/KTM, KT 50, TA-FUSION C-/P sowie für kombinierte Regel- und Einregulierventile und eigenständige 2-Wege- und 3-Wege-Regelventile. Die Montage erfolgt ohne Spezialwerkzeug.
Welche Funktionen bietet der IMI TA Stellmotor TA-MC55?Der TA-MC55 Stellmotor ist als stetiger Hochleistungsstellantrieb für eine präzise Regelung konzipiert. Er unterstützt sowohl die Stetig- als auch die 3-Punkt- oder On/Off-Regelung, was eine flexible Anpassung an verschiedene Systemanforderungen ermöglicht. Die integrierte automatische Hubanpassung sorgt für eine optimale Leistung und eine exakte Positionierung. Mit einer Stellkraft von 600 N ist der Antrieb robust und zuverlässig für anspruchsvolle Anwendungen.
Für welche Ventile ist der TA-MC55 geeignet?Der IMI TA Stellmotor TA-MC55 ist kompatibel mit einer Reihe von Ventilen, darunter KTH/KTM, KT 50, CV216 RGA, CV206/216 GG und CV306/316 GG im Nennweitenbereich DN 15-50. Die Montage auf TA-FUSION C-/P (DN 32-80) und KTM 512 (DN 65-125) ist mit entsprechenden Adaptern möglich. Darüber hinaus kann der Stellmotor mit kombinierten Regel- und Einregulierventilen, sowohl mit als auch ohne integriertem Regler, sowie mit eigenständigen 2-Wege- und 3-Wege-Regelventilen verwendet werden.
Welche elektrischen Eigenschaften zeichnen den TA-MC55/230 aus?Der TA-MC55/230 Stellmotor wird mit einer Versorgungsspannung von 230 V AC/DC +- 10% betrieben. Das Regelsignal ist eine 3-Punkt Regelung, während das Ausgangssignal 0-10 VDC bei maximal 8 mA und mindestens 1,2 kOhm beträgt. Die Stellzeit ist von 5 s/mm auf 9 s/mm umstellbar. Der Stellmotor bietet eine Schutzklasse von IP54, die bei manueller Bedienung auf IP30 reduziert ist. Die Umgebungstemperatur für den Betrieb liegt zwischen 0 und 60.
Technische Daten
Stellkraft: 600 N
Hub: 20 mm
Versorgungsspannung: 230 V AC/DC +- 10%
Regelsignal: 3-Punkt Regelung
Ausgangssignal: 0-10 VDC
Ausgangsstrom: max. 8 mA
Ausgangsgröße (min.): min. 1,2 kOhm
Stellzeit: 5 s/mm umstellbar auf 9 s/mm
Schutzklasse: IP54 (IP30 manuelle Bedienung)
Der IMI TA Stellmotor TA-MC55/230 bietet eine zuverlässige und präzise Regelung für diverse Ventilanwendungen. Mit seiner Stellkraft von 600 N, dem 20 mm Hub und der 3-Punkt Regelung ist er eine leistungsstarke Komponente für Heizungs-, Klima- und Lüftungssysteme. Die Schutzklasse IP54 unterstreicht die Robustheit des Antriebs, der zudem ohne Spezialwerkzeug montiert werden kann.
