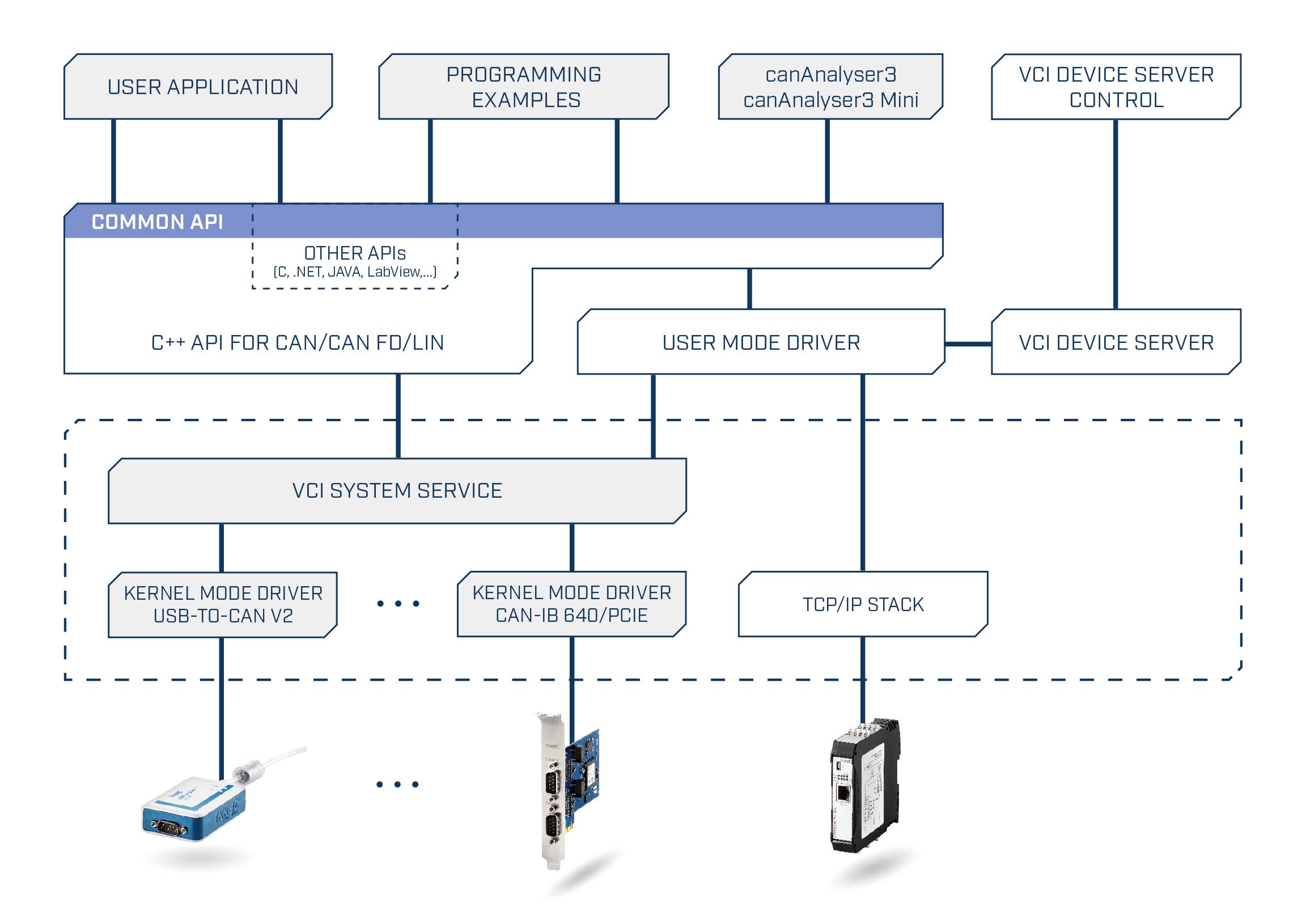

'Diagramm der API-Architektur mit Benutzeranwendung oben, verbunden mit VCI-Systemdienst und Gerätetreibern, zeigt Verbindungen zwischen API, Treibern und Geräten.'

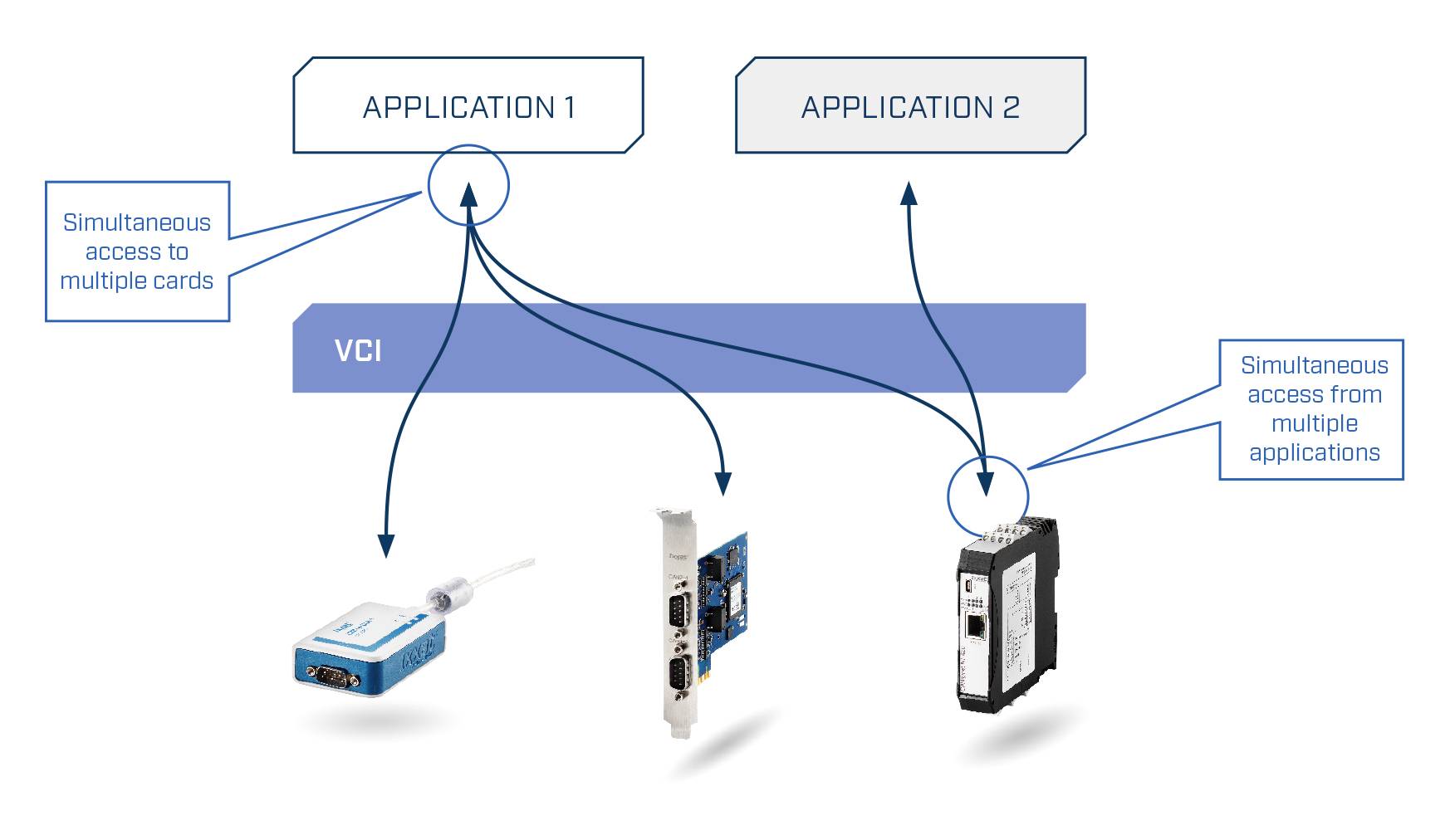

Diagramm zeigt 'APPLICATION 1' und 'APPLICATION 2' mit VCI-Schnittstelle, Pfeile zu Geräten mit Karten- und Mehrfachzugriffsbeschriftungen.

1/3

Datenblatt (PDF)

Sofort-Lieferung Mi., 2. Sept.

1 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 1.287,50 / Stück)

€ 1.287,50

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur € 75,00

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

CAN-IB600/PCIe

Highlights & Details

Aktive CAN FD Interfacekarte mit leistungsfähigem 32-Bit-Mikrocontroller
Einfach erweiterbar über Feldbus-Erweiterungskarten für umschaltbare CAN Low-Speed oder LIN Kanäle
2 x CAN Kanäle (High-Speed CAN oder CAN FD)
Galvanische Isolierung
Common Driver Interface zum einfachen Austausch des PC-Schnittstellentyps
Leistungsfähige Programmierschnittstelle sowohl für Windows (VCI) als auch für Linux (socketCAN oder ECI), QNX und VxWorks (ECI)

Technische Daten

Schnittstellen: CAN FD, CAN, Sub-D9, PCIe
CAN-Bus-Interface: Sub-D9-Stecker nach CiA 303-1
PC-Bus-Interface: PCI express (V1.1), Single-Lane-Port (x1)
CAN FD-Bitraten: Arbitrierungsrate bis zu 1000 kBit/s, Datenrate bis zu 8000 kBit/s (durch Tests bestätigt). Benutzerdefinierte Bitraten sind möglich
CAN-Bitraten: 10 kBit/s bis 1 MBit/s (CAN High-Speed), 10 kBit/s to 125 kBit/s (CAN Low-Speed, über optionale Feldbus-Erweiterung)
Stromversorgung: 3,3 V DC über PCIe-Sockel
Galvanische Isolation 1 kV für 1 Sek.

Produkt-Art: Schnittstellen-Karte

Schnittstellen: CAN Bus
Sub-D9
PCIe

Typ: CAN-IB600/PCIe

Betriebsspannung: 3.3 V

Max. Betriebstemperatur: 70 °C

Min. Betriebstemperatur: 0 °C

Betriebstemperatur: 0 bis 70 °C

Abm.: (B x H) 68.9 mm x 105 mm

Max. Stromaufnahme: 230 mA

Höhe: 105 mm

Breite: 68.9 mm

Herst.-Teilenr.: 1.01.0233.22010

Stromaufnahme: 400 mA

Plastikfreie Verpackung: Plastikfreie Verpackung

Dokumente & Downloads

Datenblatt

Datenblatt 1670252 Ixxat 1.01.0233.22010 CAN-IB600/PCIe Schnittstellen-Karte CAN Bus, Sub-D9, PCIe 3.3 V 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1670252 Ixxat 1.01.0233.22010 CAN-IB600/PCIe Schnittstellen-Karte CAN Bus, Sub-D9, PCIe 3.3 V 1 St.

Beschreibung

CAN zu PCIe Konverter Ixxat CAN-IB600/PCIe Schnittstellenkarte mit zwei CAN/CAN FD Kanälen und galvanischer Trennung, Sub-D9 Anschluss

Die Ixxat CAN-IB600/PCIe ist eine aktive PCI Express Schnittstellenkarte mit zwei CAN FD Kanälen und galvanischer Trennung. Sie stellt eine einfache, sichere und kostengünstige Möglichkeit dar, Computer an ein CAN und CAN FD Bus-Netzwerk anzuschließen.

Die Karte ist modular aufgebaut und kann durch zusätzliche Module erweitert werden, um die gesamte Bandbreite an Feldbussen, von CAN-FD (ISO sowie non-Iso Format), CAN (ISO 11898-2), fault tolerant CAN (ISO 11898-3) bis zu LIN, mit einer Karte abzudecken. Bei Bedarf kann die Anzahl an Schnittstellen durch den Einsatz mehrerer Karten in einem Rechner erweitert werden, was höchste Flexibilität für zukünftige Anforderungen bietet.

Die galvanische Trennung erhöht zuverlässig den Schutz des Gerätes vor Schäden an der Elektronik durch Spannungsspitzen.
