Janitza 5236005 Erweiterungsmodul
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 507,50
3
2% = € 12,38
€ 495,12
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 507,50 / Stück)
€ 507,50
zzgl. gesetzl. MwSt.
Kostenfreier Versand
Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produkt-Art
Erweiterungsmodul
- Messfunktion
Spannung
- Typ
5236005
IK07
- Einbau-Breite
96 mm
- Einbauhöhe
96 mm
- Betriebsspannung
230 V
- Abm.
(L x B x H) 86 x 96 x 96 mm
- Gewicht
250 g
- Betriebsspannung max.
277 V
- Betriebsspannung min.
90 V
- Einbautiefe
86 mm
- Herstellerfarbe
Blau
Schwarz
- Messkategorie
CAT III 600 V
- Breite
96 mm
- Höhe
96 mm
- Länge
86 mm
- Schnittstellen
RS485
- Schnittstellen
RS-485
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2875319 Janitza 5236005 Erweiterungsmodul
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2875319 Janitza 5236005 Erweiterungsmodul
Beschreibung

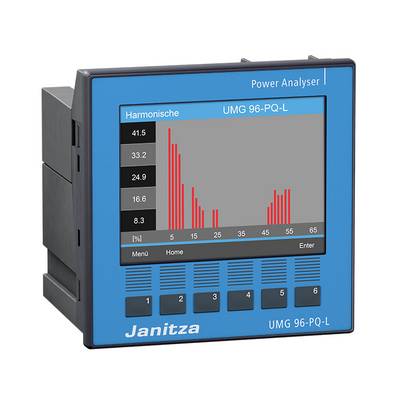

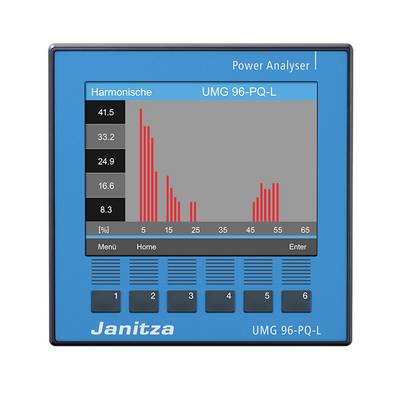

Die Messgeräte UMG 96 PQ-L stehen in verschiedenen Varianten zur Auswahl. Für die Spannungsversorgung des Gerätes eignen sich sowohl Wechsel- als auch Gleichspannung in zwei verschiedenen Spannungsbereichen1). Als Besonderheit des UMG 96 PQ-L sind auch Varianten für die Messung in ungeerdeten Dreiphasen-3-Leitersystemen (IT-Netzen) bis 600 V AC verfügbar.
Ausführung
- Mit Uhr, Batterie und Messdatenspeicher (64MB)
- Versorgungsspannung:90 V - 277 V (50/60) Hz oder 90 V - 250 V DC
- Messung in TN- TT und IT Netzen
- Messung von Oberschwingungen bis zur 65.
- Wirkarbeit Klasse 0,2S
- 3 Spannungsmesseingänge
- Messkategorie: 600 V CAT III
- Messung in 3-Phasen 4-Leitersystemen bis 417 V/720 V (+-10%) nach IEC
- Messung in 1-Phasen 2-Leitersystemen bis 480 V (+-10%)
- 3 Strommesseingänge
- Messkategorie: 300V CAT II
- Nennstrom 5A / 1A einstellbar
- Strommessbereich: 5 mA... 6 A
- Auflösung: 0,1mA
- Peripherie
- je 3x Digitale Eingänge und Ausgänge
- 1x Analog Ausgang
- 1x RS485 (Modbus RTU)
Lieferumfang
- 33.03.389 Installationsanleitung inkl. Sicherheitshinweise und „Software-GridVis" Schnelleinstieg
- 52.22.251 Befestigungssatz
- 52.00.008 RS485-Abschlusswiderstand 120 Ohm
