Joy-it COMVAM01 Digitales Einbaumessgerät
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 12,49
3
6% = € 0,69
€ 11,80
5
8% = € 0,96
€ 11,53
10
9% = € 1,15
€ 11,34
25
10% = € 1,29
€ 11,20
50
12% = € 1,51
€ 10,98
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 12,49 / Stück)
€ 12,49
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Gleichspannungs & Strommessgerät, bis 100V, bis 100A, 2x3 LED ROT/GRÜN, 48x29x22mm
- Misst gleichzeitig 0–100 V DC und 0–100 A DC
- Externer Shunt-Widerstand für die genaue Messung
- hoher Ströme
- Integriertes Kalibrierungspotentiometer zur Feineinstellung
- Zwei 3-stellige LED-Anzeigen – rot (Spannung), grün
- (Strom)
- Kompakte Bauweise mit Abmessungen von nur 48 × 29 ×
- 22 mm
- Breiter Versorgungsspannungsbereich (3,5–30 V DC) und
- schnelle Aktualisierungsrate von 500 ms
Technische Daten
- rote LED: Spannungsmesser
- grüne LED: Strommesser
- Misst gleichzeitig 0–100 V DC und 0–100 A DC
- Externer Shunt-Widerstand für die genaue Messung
- hoher Ströme
- Integriertes Kalibrierungspotentiometer zur Feineinstellung
- Zwei 3-stellige LED-Anzeigen – rot (Spannung), grün
- (Strom)
- Kompakte Bauweise mit Abmessungen von nur 48 × 29 ×
- 22 mm
- Breiter Versorgungsspannungsbereich (3,5–30 V DC) und
- schnelle Aktualisierungsrate von 500 ms
- Spannungsauflösung: 0.1A
- Aktualisierungsrate: 500ms
- Betriebstemperatur: -10 bis +60 Grad Celsius
- 3 stellige Segmentanzeige pro Messwert
- Integriertes Potentiometer zur Stromkalibrierung,
- externer Shunt-Widerstand
- Produkt-Art
Digitales Einbaumessgerät
- Messfunktion
Spannung
Strom
- Messbereich (min.)
0 V
0 A
- Typ
COMVAM01
- Messbereich (max.)
100 V
100 A
- Display-Technologie
LED
- Betriebsspannung
3.5 V
30 V
- Abm.
(L x B x H) 29 x 48 x 22 mm
- Gewicht
79 g
- Betriebsspannung max.
30 V
- Betriebsspannung min.
3.50 V
- Displaybeleuchtung
rot
grün
- Besonderheiten
Doppelskala
- Herstellerfarbe
Schwarz
- Breite
48 mm
- Höhe
22 mm
- Länge
29 mm
- Zifferhöhe
7,1 mm
Werksstandard (ohne Zertifikat)
Dokumente & Downloads
Datenblatt
Datenblatt 3828252 Joy-it COMVAM01 Digitales Einbaumessgerät
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3828252 Joy-it COMVAM01 Digitales Einbaumessgerät
Beschreibung
Das COM-VAM01 ist ein vielseitiges und präzises
digitales Einbau-Messgerät zur gleichzeitigen
Messung von Gleichspannung und -strom. Es wurde
für den zuverlässigen Einsatz in Labor-, Industrieund
mobilen Gleichstromsystemen entwickelt und
bietet einen großen Messbereich sowie eine einfache
Integration in eine Vielzahl von Anwendungen wie
Stromversorgungen, Batteriesysteme oder Solarregler.
Das Gerät unterstützt eine Betriebsspannung von 3,5 – 30
V DC, misst Spannungen bis zu 100 V DC und Ströme bis zu
100 A DC mit einer feinen Auflösung von 0,1 V / 0,1 A. Beide
Messwerte werden separat auf hellen, kontrastreichen
3-stelligen LED-Segmentanzeigen mit einer Ziffernhöhe
von 0,28″ pro Anzeige dargestellt. Die rote Anzeige zeigt die
Spannung an, während die grüne Anzeige den Strom anzeigt.

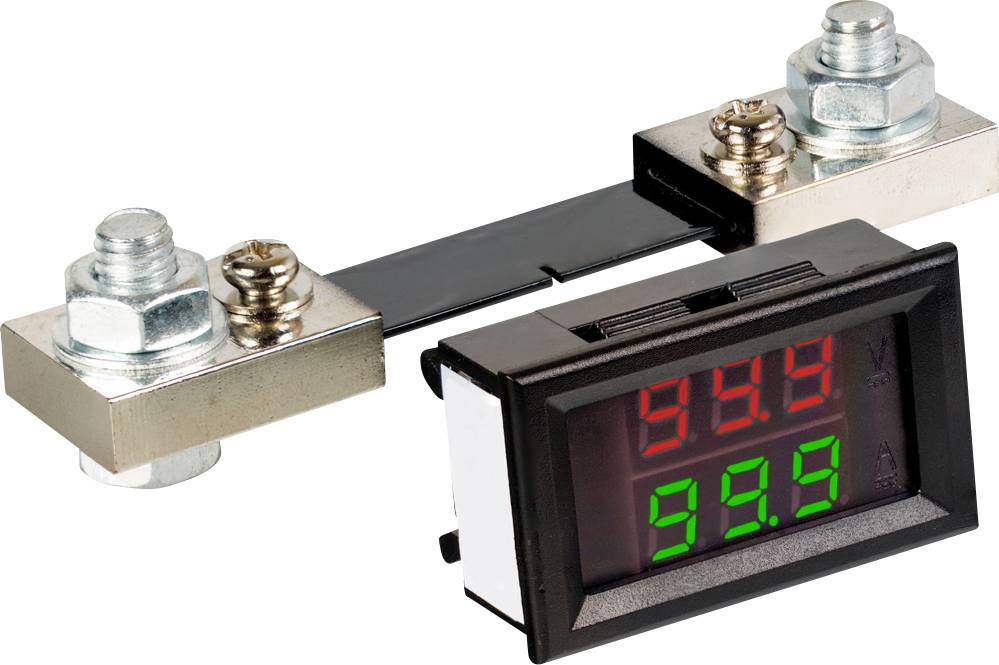

Für Hochstrommessungen verwendet das COM-VAM01
einen externen Präzisions-Shunt-Widerstand, der auch bei
hohen Lastströmen eine sichere und verlustarme Messung

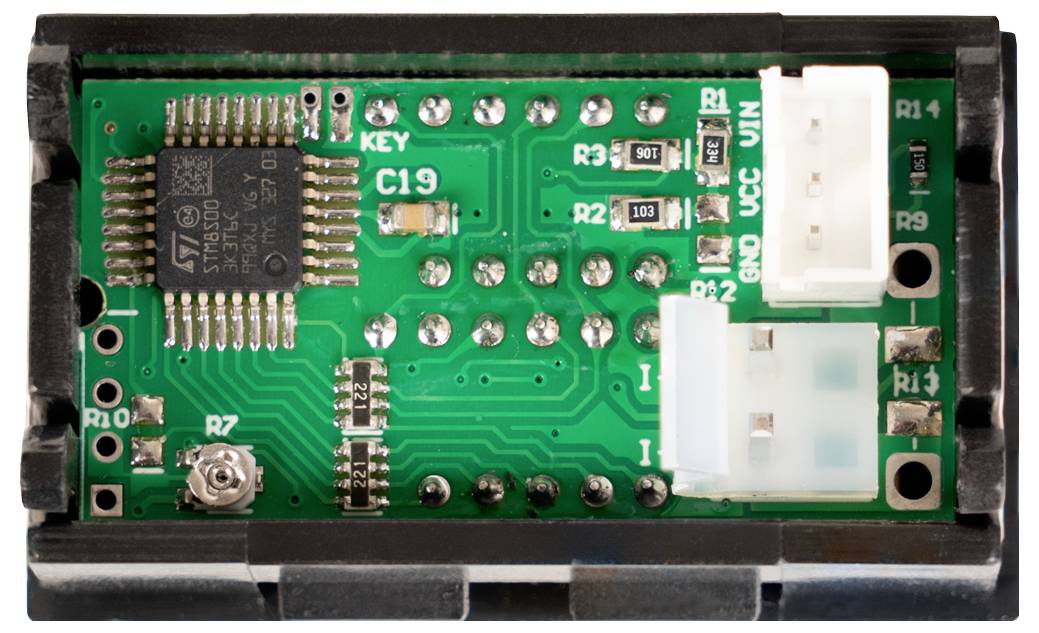

ermöglicht. Das integrierte Kalibrierungspotentiometer
ermöglicht eine Feineinstellung des Strommesswerts, um
die langfristige Messgenauigkeit zu gewährleisten.
Mit einer Aktualisierungsrate von 500 ms und einer
Messgenauigkeit von ±1 % + 2 Stellen liefert das
Gerät schnelle und zuverlässige Messwerte für die
Echtzeitüberwachung. Das kompakte Design (48 × 29 × 22
mm) und die leichte Bauweise erleichtern die Integration
in Frontplatten oder Gehäuse, während der große
Betriebstemperaturbereich (–10 °C bis +60 °C) eine stabile
Leistung unter anspruchsvollen Bedingungen gewährleistet.

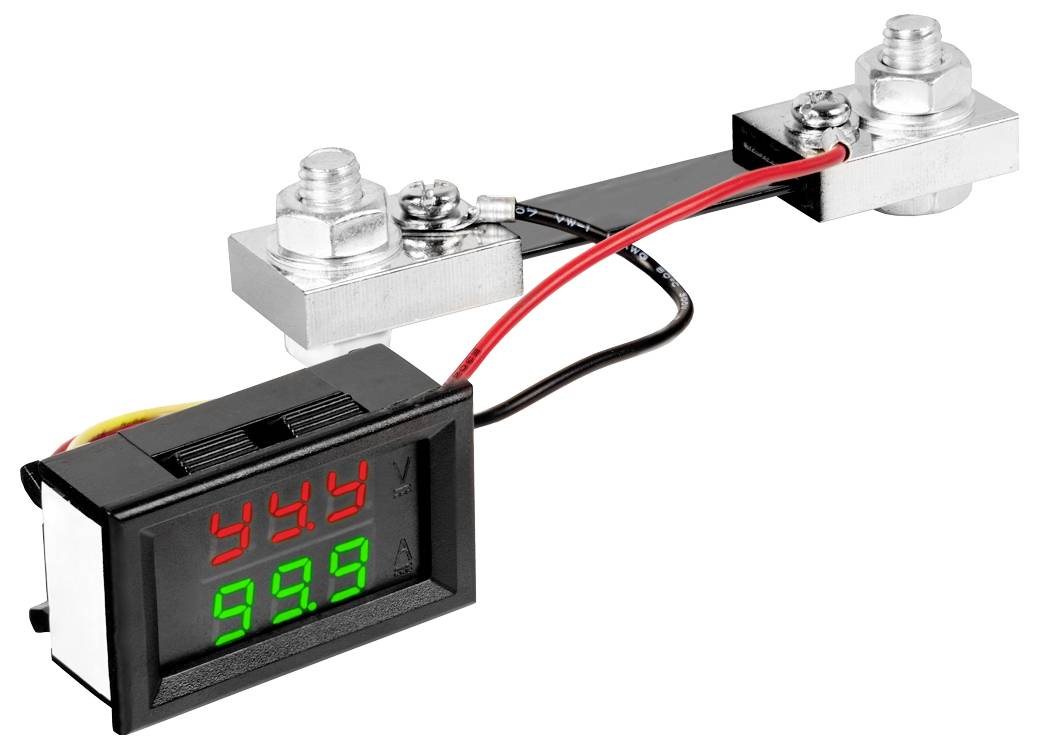

Dank seines Vier-Leiter-Systems zur Strommessung
und einer zusätzlichen Spannungsmessleitung ist die
Installation unkompliziert und sicher. Damit ist das COMVAM01
ein robustes, präzises und benutzerfreundliches
Messgerät mit zwei Anzeigen, ideal für Ingenieure, Techniker
und Entwickler, die eine zuverlässige Messlösung für
Gleichstromanwendungen benötigen.
digitales Einbau-Messgerät zur gleichzeitigen
Messung von Gleichspannung und -strom. Es wurde
für den zuverlässigen Einsatz in Labor-, Industrieund
mobilen Gleichstromsystemen entwickelt und
bietet einen großen Messbereich sowie eine einfache
Integration in eine Vielzahl von Anwendungen wie
Stromversorgungen, Batteriesysteme oder Solarregler.
Das Gerät unterstützt eine Betriebsspannung von 3,5 – 30
V DC, misst Spannungen bis zu 100 V DC und Ströme bis zu
100 A DC mit einer feinen Auflösung von 0,1 V / 0,1 A. Beide
Messwerte werden separat auf hellen, kontrastreichen
3-stelligen LED-Segmentanzeigen mit einer Ziffernhöhe
von 0,28″ pro Anzeige dargestellt. Die rote Anzeige zeigt die
Spannung an, während die grüne Anzeige den Strom anzeigt.
Für Hochstrommessungen verwendet das COM-VAM01
einen externen Präzisions-Shunt-Widerstand, der auch bei
hohen Lastströmen eine sichere und verlustarme Messung
ermöglicht. Das integrierte Kalibrierungspotentiometer
ermöglicht eine Feineinstellung des Strommesswerts, um
die langfristige Messgenauigkeit zu gewährleisten.
Mit einer Aktualisierungsrate von 500 ms und einer
Messgenauigkeit von ±1 % + 2 Stellen liefert das
Gerät schnelle und zuverlässige Messwerte für die
Echtzeitüberwachung. Das kompakte Design (48 × 29 × 22
mm) und die leichte Bauweise erleichtern die Integration
in Frontplatten oder Gehäuse, während der große
Betriebstemperaturbereich (–10 °C bis +60 °C) eine stabile
Leistung unter anspruchsvollen Bedingungen gewährleistet.
Dank seines Vier-Leiter-Systems zur Strommessung
und einer zusätzlichen Spannungsmessleitung ist die
Installation unkompliziert und sicher. Damit ist das COMVAM01
ein robustes, präzises und benutzerfreundliches
Messgerät mit zwei Anzeigen, ideal für Ingenieure, Techniker
und Entwickler, die eine zuverlässige Messlösung für
Gleichstromanwendungen benötigen.
Lieferumfang
- 1x Messgerät, 1x Shunt-Widerstand, Anschlusskabel
