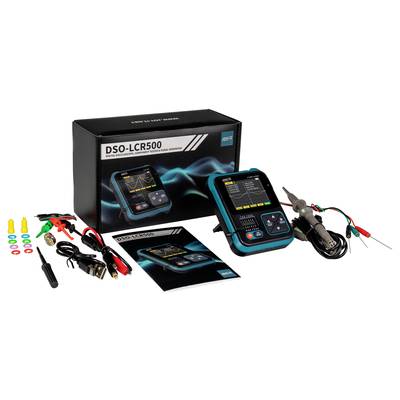

Multimeter-Set DSO-LCR500 mit Zubehör: Testleitungen, Krokodilklemmen, USB-Kabel, Benutzerhandbuch und Verpackungsbox.

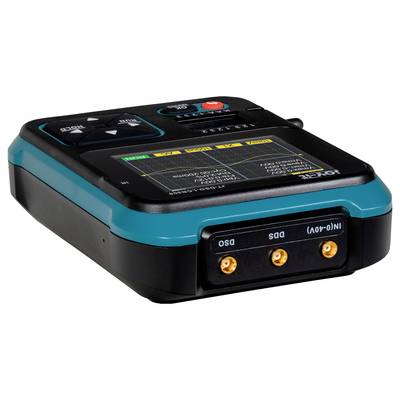

Ein digitales Multimeter mit einem Display, das verschiedene Messmodi zeigt, und drei Eingangsports für unterschiedliche Messungen.

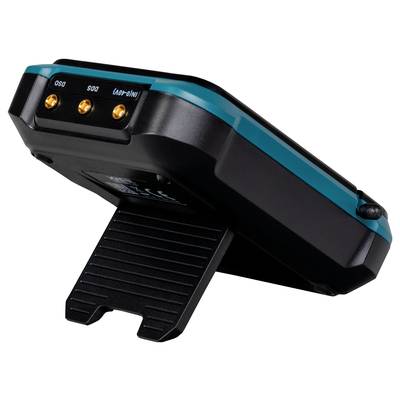

Ein schwarzes elektronisches Gerät mit drei goldenen Anschlüssen auf einem klappbaren Ständer, möglicherweise ein Ladegerät.

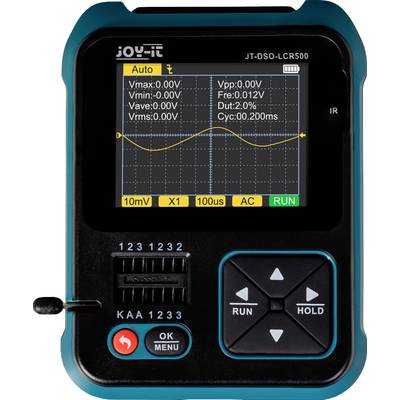

Tragbares Digitaloszilloskop mit Display zeigt eine sinusförmige Wellenform. Regler und Tasten zur Steuerung unten sichtbar.

1/5

Datenblatt (PDF)

Sofort-Lieferung Fr., 24. Juli

72 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 63,33 / Stück)

€ 71,66

-12 %

€ 63,33

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur € 7,50

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Tragbares 3-in-1, Digitaloszilloskop, Komponententester, Signalgenerator, SMD, LCR500

Zusätzliche Funktion Signalgenerator
Infrarot-Signaldecoder
Messung von Zenerdioden
Umfangreiches Zubehör im Lieferumfang

Technische Daten

OSZILLOSKOP-SPEZIFIKATIONEN
Abtastrate: 10 MS/s
Analoge Bandbreite: 0 - 500 kHz
Eingangswiderstand: 1 MΩ
Kopplung: AC / DC
Prüfspannungsbereich
1:1: 80Vpp (- 40 V - 40 V)
10:1: 800Vpp (- 400 V - 400 V)
Vertikale Empfindlichkeit: 10 mV/Div - 10 V/Div
Horizontaler Zeitbereich: 10 μs - 10s
Trigger-Modi Automatisch, Normal, Single
Trigger-Typen Fallende Flanke, Steigende Flanke
Messbare Komponenten
hFE größer 10, hFE kleiner 600
Verstärkungsfaktor (hFE),
Basis-Emitter-Spannung (Ube)
Kollektor-Emitter Sperrstrom
(Iceo, Ices),
Durchlassspannungsabfall der Schutzdiode (Uf)
Dioden
Durchlassspannungsabfall kleiner 5V,
Übergangs-kapazität,
Sperrstrom
Zener Dioden
1-2-3: Durchlassspannungsabfall,
Durchlassspannung in Sperrrichtung
Testbereich: 0,01 - 4,5V
K-A-A: Durchlassspannung in
Sperrrichtung
Testbereich: 0,01 - 24V
Feldefekttransistoren
JFET: Gate-Kapazität (Cg), Drain-Strom (Id at Vgs), Vorwärtsspannungsabfall der Schutzdiode (Uf)
IGBT: Drain-Strom (Id at Vgs), Vorwärtsspannungsabfall der Schutzdiode (Uf)
MOSFET: Einschaltspannung (Vt), Gate-Kapazität (Cg), Drain-Source Widerstand (Rds), Vorwärtsspannungsabfall der Schutzdiode (Uf)
Silizium-Gleichrichter & Thyristortrioden
Einschaltspannung kl. 5 V
Gate-Triggerstrom kl. 6 mA
Gate-Spannung
Kondensatoren: 25 pF - 100 mF Kapazität, Verlustfaktor (Vloss)
Widerstände: 0,01 Ω - 50 MΩ
Spulen: 10 uH - 1000 uH
Induktivitätswert, Gleichstromwiderstand
Batterien: 0,01 - 4,5 V Spannungswert, Positive und negative Polarität
Eingangsspannung: 0 - 16 V
SIGNAL-GENERATOR
Sinuswelle: 1 - 100 kHz, 0 - 3,3 V, 50%
Rechteckwelle: 1 - 100 kHz, 3,3 V, 50%
Pulswelle: 1 - 100 kHz, 3,3 V, 0 - 100%
Dreieckwelle: 1 - 100 kHz, 0 - 3,3 V, 50%
Sägezahnwelle: 1 - 100 kHz, 0 - 3,3 V, 0 - 100%
Zusätzliche Funktionen
DS18B20-Messungen
DHT11-Messungen
Infrarot-Dekodierung NEC Protokoll
Anzeige des User- & Data-codes, Anzeige der Infrarot-Wellenform
Prüffunktionen: Durchgangsprüfung, Spannungen bis 40 V

Signal-Ausgangsform: Sinuswelle, Rechteckwelle, Pulswelle, Dreieckwelle, Sägezahnwelle

Produkt-Art: Oszilloskop

Frequenz-Bereich: 1 kHz - 100 kHz

Signal-Ausgangsformen: Dreieck
Puls
Rechteck
Sinus

Anzeige: LCD

: Werksstandard (ohne Zertifikat)

Abm.: (B x H) 85 mm x 103 mm

Frequenz (max.): 100 kHz

Frequenz (min.): 1 kHz

Breite: 85 mm

Höhe: 103 mm

Spannungs-Versorgung: akkubetrieben
USB

Typ: DSO-LCR500

Dokumente & Downloads

Datenblatt

Datenblatt 2896522 Joy-it DSO-LCR500 Oszilloskop, Signalgenerator, Komponententester 1 kHz - 100 kHz Dreieck, Puls, Rechteck, Sinus

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2896522 Joy-it DSO-LCR500 Oszilloskop, Signalgenerator, Komponententester 1 kHz - 100 kHz Dreieck, Puls, Rechteck, Sinus

Beschreibung

Das DSO-LCR500 vereint die Vorteile eines digitalen Oszilloskops und die eines multifunktionalen Komponententesters in einem kompakten und hochwertigen Gehäuse. Mithilfe des digitalen Oszilloskops können ambitionierte Tüftler zeitabhängige Signale auswerten, ohne dabei auf teure Messtechnik zurückgreifen zu müssen. Der multifunktionale Komponententester ermöglicht zusätzlich die schnelle und automatische Erkennung von Bauteilen. Des Weiteren verfügt unser DSO-LCR500 über zusätzliche, hilfreiche Funktionen wie einen Signalgenerator, ein Infrarot-Signaldecoder und Messung von Zenerdioden, DS18B20 Sensoren und DHT11 Sensoren. Das Gerät ist mit einem 1500 mAh starken Akku ausgestattet, welcher bequem über USB-C® aufgeladen werden kann. Der integrierte, ausklappbare Standfuß erleichtert die Bedienung zusätzlich. Zum umfangreichen Lieferumfang gehören unter anderem SMD-Prüfspitzen, Prüfklemmen, Tastkopf, Krokodilklemmekabel und BNC Adapter.
