Joy-it JT-JDS6600 Funktionsgenerator netzbetrieben 15 MHz - 0.01 µHz 2-Kanal Dreieck, Rechteck, Signal, Sinus, Lorentzku kaufen

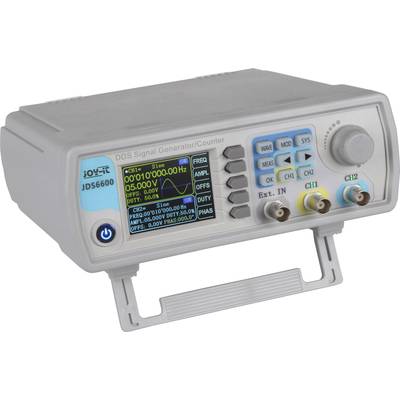

Ein DDS-Signalgenerator auf einem Tisch. Zeigt eine digitale Anzeige von Frequenz und Amplitude, mit mehreren Bedienelementen und Anschlüssen.

DDS-Signalgenerator mit Display zeigt Wellenformdaten. Markierungen: Funktionstasten, Drehknopf, Eingangs-/Ausgangsverbindungen.

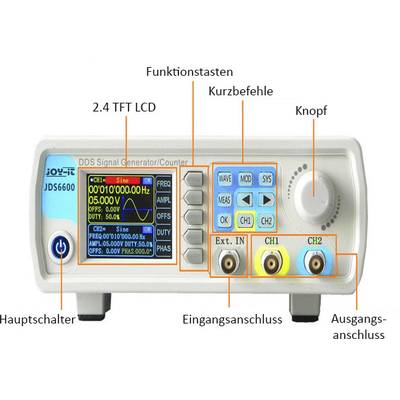

DDS-Signalgenerator mit Bildschirm und Bedienelementen. Beschriftungen zeigen Hauptschalter, Funktions- und Kurzbefehlstasten, Knopf, Eingangs- und Ausgangsanschlüsse.

1/3

Datenblatt (PDF)

Sofort-Lieferung Do., 3. Sept.

125 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 108,33 / Stück)

€ 108,33

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur € 9,17

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Signalgenerator mit Frequenzzähler 0-15MHZ

2 Kanal Generator
1 Kanal Frequenzzähler
Erzeugt Signale bis 15MHZ
2.4 Zoll Farb Display
Mehrsprachige Software (per Menü ansteuerbar: Deutsch, Französisch, Englisch)

Technische Daten

Wobbelfunktion: Frequenzbereich: einstellbar zwischen 0,01Hz - 60MHz, Zeit: einstellbar zwischen 0,1s und 999,9s, Richtung: steigend, abfallend, steigend + abfallend, Modus: linear oder logarithmisch
Frequenzgenauigkeit: ± 20 ppm
Frequenzstabilität: ± 1 ppm/3h
Abtastrate: 266 MSa/s
Display: 2,4 Zoll-TFT-Farb- LCD, Vertikale Wellenauflösung, 14 bits
Amplitudenbereich: < 10 MHz: 0-20 VPP , > 10 MHz: 0-10 VPP
Amplitudenauflösung: 1 mV
Amplitudenstabilität: ± 5%/5h
Amplitudenebenheit: < 10 MHz: ± 5% , > 10 MHz: ± 10%
Impedanz des Outputs: 50Ω ±10%

Signal-Ausgangsform: Sinus, Rechteck, Dreieck, Halbwelle, Welle, Exponentieller Anstieg/Abfall, Puls, Rauschen, Lorentz-Plus, CMOS und weitere

Produkt-Art: Funktionsgenerator netzbetrieben

Frequenz-Bereich: 15 MHz - 0.01 µHz

Signal-Ausgangsformen: Dreieck
Rechteck
Signal
Sinus
Lorentzkurve
Arbiträr
Puls
Rauschen

Frequenz-Bereich Sinus: 0 - 15 MHz

Klirr-Faktor Sinus: < 0,8 %

Frequenz-Bereich Rechteck: 0 - 15 MHz

Anstiegszeit Rechteck: < 25 ns

Frequenz-Bereich Dreieck: 0 - 15 MHz

Frequenz-Bereich ARB: 0 - 6 MHz

: Werksstandard (ohne Zertifikat)

Wobbel-Funktion: 0.01 Hz bis 60 MHz

Externe Frequenz-Messung: 1 Hz bis 100 MHz

Abm.: (B x H) 194 mm x 69 mm

Anzahl Kanäle: 2-Kanal

Frequenz (max.): 0.01 µHz

Frequenz (min.): 15 MHz

Besonderheiten: inkl. Frequenzzähler

Breite: 194 mm

Höhe: 69 mm

Spannungs-Versorgung: 230 V/AC
netzbetrieben

Typ: JT-JDS6600

Dokumente & Downloads

Datenblatt

Datenblatt 2138351 Joy-it JT-JDS6600 Funktionsgenerator netzbetrieben 15 MHz - 0.01 µHz 2-Kanal Dreieck, Rechteck, Signal, Sinus, Lorentzku

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2138351 Joy-it JT-JDS6600 Funktionsgenerator netzbetrieben 15 MHz - 0.01 µHz 2-Kanal Dreieck, Rechteck, Signal, Sinus, Lorentzku

Beschreibung

Das JDS6600-Lite ist ein 2 Kanal Signalgenerator, welcher Signale von bis zu 15 MHz erzeugt. Er ist mit seinen unterschiedlichen Kurvenformen, wie z.B. Sinus, Rechteck, Dreieck, Puls, Halbwelle uvm., auf allen Gebieten der Messtechnik einsetzbar. Zusätzlich ist ein 1-Kanal Frequenzzähler integriert. Mit einer Frequenzgenauigkeit von +/-20ppm und einer Stabilität von +/-1ppm/3h bietet er eine hervorragende Signalqualität und Flexibilität. Durch das 2,4" große TFT-Farbdisplay ist zudem eine optimale Bedienfreundlichkeit gewährleistet, wodurch sich verschiedenste Einsatzmöglichkeiten ergeben.
Der JDS6600 Lite ist mit einer mehrsprachigen Software ausgestattet und kann in Deutsch, Englisch und Französisch kommunizieren.
