Joy-it Signalgenerator kalibriert (DAkkS-akkreditiertes Labor) 1 nHz - 80 MHz 2-Kanal Dreieck, Lorentzkurve, Puls, Rampe kaufen

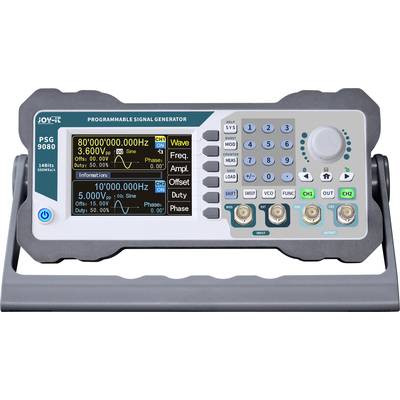

Programmierbarer Signalgenerator mit digitalem Display, Tastenfeld und Drehknöpfen zur Steuerung von Frequenz, Amplitude und Phase.

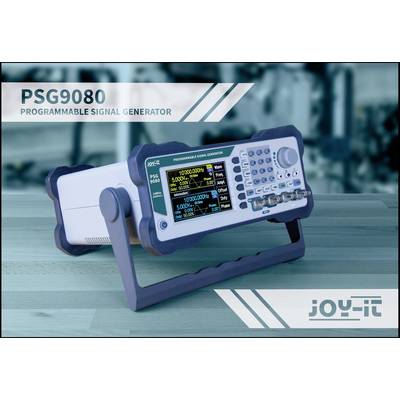

Programmierbarer Signalgenerator auf Tisch, Bildschirm zeigt Frequenzen und Einstellungen. Text: 'PSG9080 Programmable Signal Generator'. Markenlogo in Ecke.

1/2

Unser Service für Sie

Datenblatt (PDF)

Lieferung Fr., 18. Sept.

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Set(s)

Gesamt (€ 629,17 / Stück)

€ 629,17

zzgl. gesetzl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Programmierbarer Signalgenerator PSG9080

2 Kanal-Signalgenerator
1 Kanal-Frequenzzähler
Verschiedene Modulationsfunktionen: Sweep / VCO

Technische Daten

Menüsprachen: (Deutsch, Englisch, Französisch)
Modulationsfunktionen: AM, FM, PM, ASK, FSK, PSK, PWM, Burst
Abtastrate 300 MSa/s
Vertikale Wellenauflösung 14 bit
Signalformen: Lorentz-Puls, Puls, Halbwelle, Rauschen, Exponentieller An-/Abstieg, uvm.
Frequenzbereiche: Sinus Rechteck, Puls Dreieck, beliebig TTL, 1 nHz - 80 MHz 1 nHz - 30 MHz 1 nHz - 50 MHz 1 nHz - 20 MHz
Min. Frequenzauflösung: 1 nHz
Frequenzgenauigkeit: 5 ppm
Frequenzstabilität: 3ppm/ 1 Jahr
zulässige Betriebstemperatur 0 - 40°C, zulässige Betriebsfeuchte kleiner 80 %
Eingangsspanun: 85 V - 264 VAC / 47 - 63 Hz
Anzeigetyp TFT-Farb-LC-Display
Displaygröße: 3,5 Zoll (8.89cm)
Anschluss: BNC Signalklemmen
Besonderheiten: 2 Kanal-Signalgenerator, 1 Kanal-Frequenzzähler verschiedene Modulations-funktionen Sweep-Funktion VCO-Funktion.

Signal-Ausgangsform: Sinus, Rechteck, Dreieck, Puls, Benutzerdefiniert, Lorentz

Produkt-Art: Signalgenerator

Frequenz-Bereich: 1 nHz - 80 MHz

Signal-Ausgangsformen: Dreieck
Lorentzkurve
Puls
Rampe
Rauschen
Rechteck
Signal
Sinus
TT

Frequenz-Bereich Sinus: 80 MHz

Frequenz-Bereich Rechteck: 30 MHz

Anzeige: LCD

Frequenz-Bereich Dreieck: 50 MHz

: DAkkS-akkreditiertes Labor

Abm.: (B x H) 219 mm x 160 mm

Anzahl Kanäle: 2-Kanal

Frequenz (max.): 80 MHz

Frequenz (min.): 1 nHz

Besonderheiten: inkl. Frequenzzähler

Breite: 219 mm

Höhe: 160 mm

Schnittstellen: BNC

Spannungs-Versorgung: 230 V/AC

Typ: JT-PSG9080

Dokumente & Downloads

Datenblatt

Datenblatt 2468648 Joy-it Signalgenerator kalibriert (DAkkS-akkreditiertes Labor) 1 nHz - 80 MHz 2-Kanal Dreieck, Lorentzkurve, Puls, Rampe

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2468648 Joy-it Signalgenerator kalibriert (DAkkS-akkreditiertes Labor) 1 nHz - 80 MHz 2-Kanal Dreieck, Lorentzkurve, Puls, Rampe

Beschreibung

Der programmierbare Signalgenerator PSG9080 kann viele verschiedene Wellenformen wie z. B. Sinus-, Rechteck-, Dreieck-, Puls- und Benutzerdefinierte-Wellen erzeugen.

Der Signalgenerator hat einen großzügigen Frequenzbereich, der von 1nHz bis 80MHz reicht und eine Abtastrate von 300 MSa/s.

Das Gehäuse ist hochwertig verabeitet und bietet rutschfeste Standfüße, um ein angenehmes Arbeiten zu ermöglichen.
Unterschiedliche Signalmodulationsverfahren, wie z. B. Frequenzmodulation, Phasenmodulation, Amplitudenmodulation, Pulsweitenmodulation, Frequenzumtastung, sind mit diesem Gerät keine Herausforderung mehr.

Die integrierte Messfunktion ermöglicht es außerdem die Frequenz, Perioden- und Einschaltdauer von externen Signalen zu messen und in Echtzeit auf dem Bildschirm anzeigen zu lassen.
Der Signalgenerator lässt sich mit seinem intuitiven Tastenlayout und dem hochauflösenden 3,5-Zoll Farb-LCD sehr einfach bedienen. Verschiedene Einstellungen lassen sich in Gruppen speichern und somit sehr schnell wieder aufrufen. Außerdem kann das Menü in den Sprachen Deutsch, Englisch und Französisch dargestellt werden.
