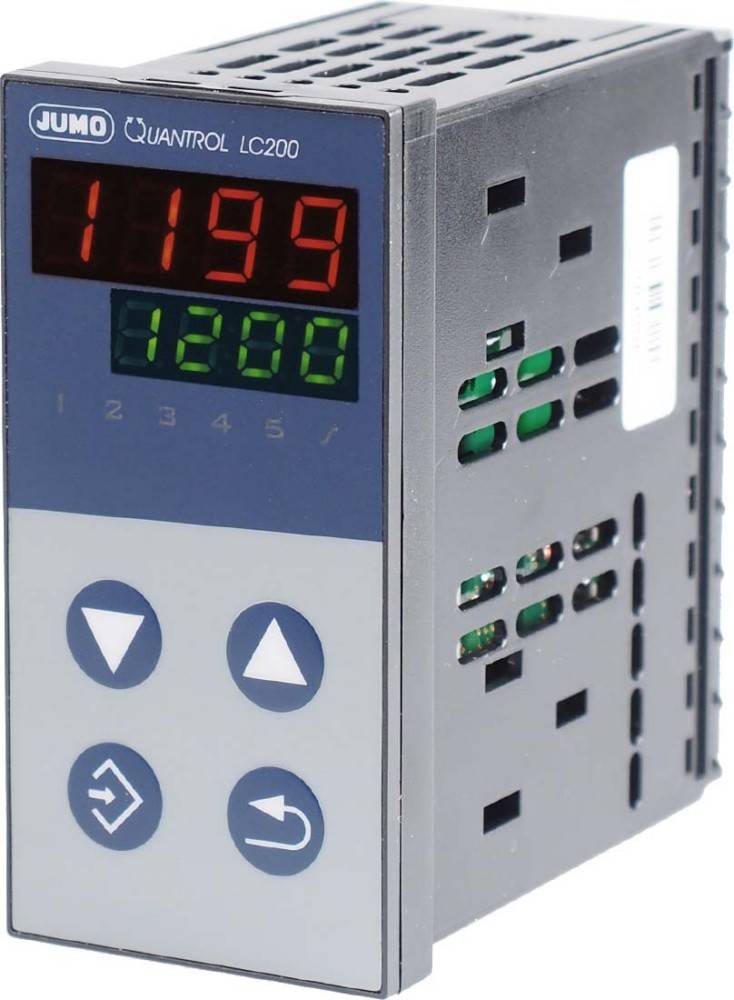

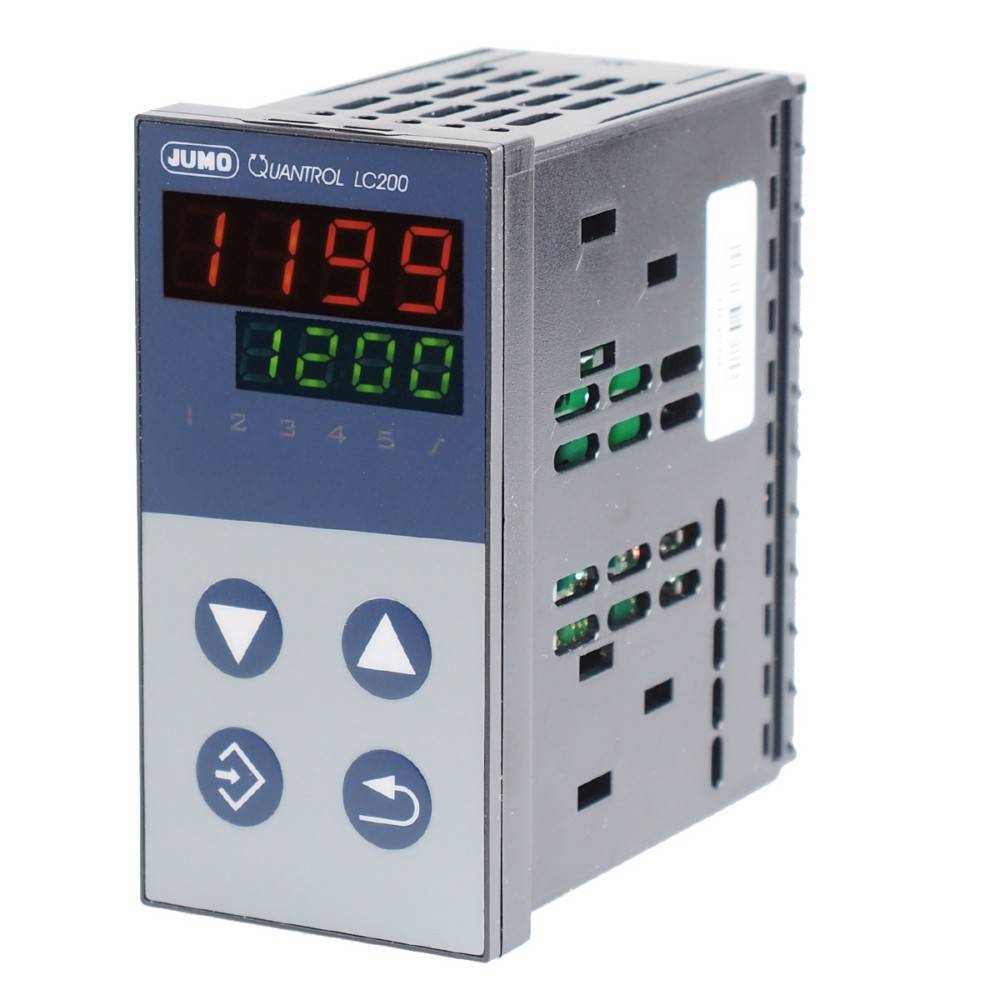

Jumo Kompaktregler 702032/8-2100-25
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Temperaturregler
Betriebsspannung
24 V/DC
Ausgänge (Temperaturregler)
Relais 3 A
Anzahl Relais-Ausgänge
1
Fühler-Typ
L
J
T
K
E
N
S
R
Pt100
Pt1000
KTY
Datenblatt (PDF)
Highlights & Details
Jumo Quantrol LC200
- Frei konfigurierbarer analoger Eingang
- Timer & Rampenfunktion serienmäßig
Technische Daten
- Produkt-Art
Temperaturregler
- Typ
00601598
- Betriebsspannung
24 V/DC
- Ausgänge (Temperaturregler)
Relais 3 A
- Anzahl Relais-Ausgänge
1
- Ausgänge
1 Relaisausgang
- Abm.
(L x B x H) 80 x 48 x 96 mm
- Höhe
96 mm
- Länge
80 mm
- Breite
48 mm
- Fühler-Typ
L
J
T
K
E
N
S
R
Pt100
Pt1000
Mehr anzeigen
- Herst.-Teilenr.
00601598
- Einbautiefe
80 mm
- Montageart
Einbau
- Digitale Eingänge
1 Analogeingang, 1 Binäreingang
- Einbaumaße
96 mm x 48 mm
- Schnittstellen
RS485
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1229524 Jumo Kompaktregler 702032/8-2100-25
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1229524 Jumo Kompaktregler 702032/8-2100-25
Beschreibung
Jumo Kompaktregler 702032/8-2100-25
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:JumoBezeichnung:Kompaktregler SelbstoptimierungTyp:702032/8-2100-25Ausführung des elektrischen Anschlusses:FederzuganschlussMit abnehmbaren Klemmen:neinSpannungsart der Versorgungsspannung:DCVersorgungsspannung bei AC 50 Hz:0 VVersorgungsspannung bei AC 60 Hz:0 VVersorgungsspannung bei DC:20..30 VAnzahl der Messkreise:1Fehlerspeicherung möglich:neinExterner Reset möglich:neinTemperaturmessbereich:-270..2500 °CWiderstandsmessbereich:0..4000 OhmAnzahl der Kontakte als Schließer:2Breite:48 mmHöhe:96 mmTiefe:89 mm
Jumo Kompaktregler 702032/8-2100-25: weitere Details
Die Einsatzgebiete sind Zweipunkt- und Dreipunkt-Regelanwendungen sowie die Ansteuerung von Regelventilen. Der universelle Analogeingang für Widerstandsthermometer, Thermoelemente oder Strom-/Spannungssignale ist frei programmierbar. Soll- und Istwert sowie alle Parameter werden über zwei Sieben-Segment-LED-Displays (rot/grün) mit ein oder zwei Nachkommastellen dargestellt. Die Werte können wahlweise in °C oder in °F angezeigt werden. 2 Relaisausgänge mit einer Schaltleistung von 3 A / 230 V und 1 Logikausgang 0/14 V sowie 1 Binäreingang stehen zur Verfügung. Über gelbe LEDs wird die Schaltstellung des Relais bzw. Logikausgang angezeigt, dem unterschiedliche Funktionen zugeordnet werden können. Mit dem Binäreingang kann z. B. die Bedienung und Einstellung verriegelt, eine Rampe oder Timer aktiviert bzw. die Selbstoptimierung gestartet werden. Die Versorgungsspannung beträgt AC/DC 20 bis 30 V. Der Regler besitzt eine Rampenfunktion mit einstellbarem Gradienten zur stetigen Änderung des Sollwerts. Zusätzlich lässt sich eine spezielle Brennkurve für kleine Keramikbrennöfen nutzen, so dass ein geregeltes Anfahren und ein zeitabhängiges Brennen möglich ist. Sollwerte, Gradient und Brenndauer kann der Bediener direkt am Gerät eingeben. Alternativ zur frontseitigen Bedienung kann der Regler via Setup-Programm und USB-Schnittstelle ohne zusätzliche Spannungsversorgung programmiert werden. EAN: 4053877011644
Geliefert wird: Jumo Kompaktregler Selbstoptimierung 702032/8-2100-25, Verpackungseinheit: 1 Stk., EAN: 4053877011644
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:JumoBezeichnung:Kompaktregler SelbstoptimierungTyp:702032/8-2100-25Ausführung des elektrischen Anschlusses:FederzuganschlussMit abnehmbaren Klemmen:neinSpannungsart der Versorgungsspannung:DCVersorgungsspannung bei AC 50 Hz:0 VVersorgungsspannung bei AC 60 Hz:0 VVersorgungsspannung bei DC:20..30 VAnzahl der Messkreise:1Fehlerspeicherung möglich:neinExterner Reset möglich:neinTemperaturmessbereich:-270..2500 °CWiderstandsmessbereich:0..4000 OhmAnzahl der Kontakte als Schließer:2Breite:48 mmHöhe:96 mmTiefe:89 mm
Jumo Kompaktregler 702032/8-2100-25: weitere Details
Die Einsatzgebiete sind Zweipunkt- und Dreipunkt-Regelanwendungen sowie die Ansteuerung von Regelventilen. Der universelle Analogeingang für Widerstandsthermometer, Thermoelemente oder Strom-/Spannungssignale ist frei programmierbar. Soll- und Istwert sowie alle Parameter werden über zwei Sieben-Segment-LED-Displays (rot/grün) mit ein oder zwei Nachkommastellen dargestellt. Die Werte können wahlweise in °C oder in °F angezeigt werden. 2 Relaisausgänge mit einer Schaltleistung von 3 A / 230 V und 1 Logikausgang 0/14 V sowie 1 Binäreingang stehen zur Verfügung. Über gelbe LEDs wird die Schaltstellung des Relais bzw. Logikausgang angezeigt, dem unterschiedliche Funktionen zugeordnet werden können. Mit dem Binäreingang kann z. B. die Bedienung und Einstellung verriegelt, eine Rampe oder Timer aktiviert bzw. die Selbstoptimierung gestartet werden. Die Versorgungsspannung beträgt AC/DC 20 bis 30 V. Der Regler besitzt eine Rampenfunktion mit einstellbarem Gradienten zur stetigen Änderung des Sollwerts. Zusätzlich lässt sich eine spezielle Brennkurve für kleine Keramikbrennöfen nutzen, so dass ein geregeltes Anfahren und ein zeitabhängiges Brennen möglich ist. Sollwerte, Gradient und Brenndauer kann der Bediener direkt am Gerät eingeben. Alternativ zur frontseitigen Bedienung kann der Regler via Setup-Programm und USB-Schnittstelle ohne zusätzliche Spannungsversorgung programmiert werden. EAN: 4053877011644
Geliefert wird: Jumo Kompaktregler Selbstoptimierung 702032/8-2100-25, Verpackungseinheit: 1 Stk., EAN: 4053877011644
Ausführung
- Zwei-/Dreipunkt-, stetiger Regler
- Sensorüberwachung
- bis zu 5 Ausgänge
- Selbstoptimierung (Autotuning) für exakte PID-Regelung
- Hand-/Automatikbetrieb
- konfigurierbare Grenzwertüberwachung (Alarme)
- Sollwertumschaltung
- Ebenen-/Tastaturverriegelung
- RS485-Schnittstelle (Modbus RTU)
- Rampen- und Timerfunktion
- Brennkurve für Keramikbrennöfen
- Reglereinsatz steckbar

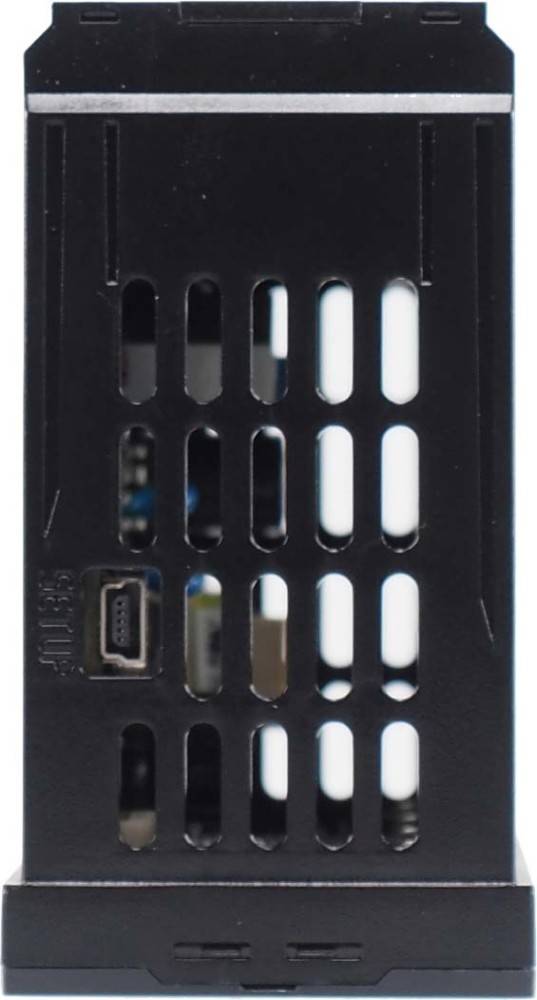

- Setup-Schnittstelle (USB Mini-B).
Lieferumfang
- Geliefert wird: Jumo Kompaktregler Selbstoptimierung 702032/8-2100-25, Verpackungseinheit: 1 Stk., EAN: 4053877011644
