Kabelmessgerät 5081197 Fluke Networks DSX2-5-IE-K1 INT Telekommunikation, Netzwerk
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (€ 23.554,17 / Stück)
€ 23.554,17
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Versiv2-Hauptgerät WLAN aktiviert und Remote-Gerät + 1 GHz DSX-5000 Modul (2) + M12X(2), M12D(2), Cat 6A/Class EA(2) Channeladaptern
- Vollständiges Industrial Ethernet (IE) Zertifizierungsset für M12-X, M12-D und RJ45 (Cat 6A)
- DSX-5000 CableAnalyzer-Module für Messungen bis 1000 MHz / Kategorie 6A / Klasse FA
- Schnelle Testzeiten: Cat 6A / Klasse EA Zertifizierung in nur 10 Sekunden
- Versiv2 Mainframe mit integriertem Wi-Fi für direktes Hochladen von Testergebnissen über LinkWare™ Cloud
- ProjX™ Managementsystem und Taptive™ Touchscreen-Bedienoberfläche für einfache Einrichtung und fehlerfreie Abläufe
Technische Daten
- Funktion: Dämpfung, Unterbrechung, Kurzschluss, Überkreuzung (Wiremap), Länge, Laufzeit (Propagation Delay), Laufzeitunterschied (Delay Skew), DC-Schleifenwiderstand, Widerstandsunbalance, Rückflussdämpfung (RL), Nahnebensprechen (NEXT), PS-NEXT, ACR-N, ACR-F, Alien Crosstalk (ANEXT)
- Anzeige: LCD (14,5 cm / 5,7 Zoll Touchscreen)
- Modular erweiterbar
- Touchscreen
- Wi-Fi integriert
- Akkubetrieb
- Spezialisiert für M12 Industrial Ethernet
- Ladezeit: 4 Stunden (von 10 % auf 90 %)
- Frequenzbereich: 1000 MHz (ANSI/TIA Level 2G / IEC Level V)
- Betriebstemperatur: 0 °C bis 45 °C
- Interner Speicher: Bis zu 12.000 Cat 6A Messungen mit Plots
- Produkt-Art
Kabelmessgerät
- Funktion
Unterbrechung
- Max. Kabellänge
150 m
- Akustische Anzeige
Ja
- Anzeige
LCD
- Optische Anzeige
Ja
- Messbuchsen
RJ45
- Abm.
(L x B x H) 66.7 x 133.3 x 279.4 mm
Werksstandard (mit Zertifikat)
- Gewicht
1.28 kg
- Bereich
Telekommunikation
Netzwerk
- Besonderheiten
inkl. Touchscreen
- Messkategorie
CAT I
- Breite
133.3 mm
- Höhe
279.4 mm
- Länge
66.7 mm
- Typ
DSX2-5-IE-K1 INT
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3841436 Kabelmessgerät 5081197 Fluke Networks DSX2-5-IE-K1 INT Telekommunikation, Netzwerk
Beschreibung
Das Fluke Networks DSX2-5-IE-K1 INT ist ein spezialisiertes Versiv2-Komplettset zur Zertifizierung und Fehlersuche bei industriellen Ethernet-Netzwerken (Industrial Ethernet). Es kombiniert das Versiv2-Hauptgerät (WLAN-aktiviert) und Remote-Gerät mit den DSX-5000 Kupfermessmodulen. Im Lieferumfang enthalten sind Adapter für die gängigsten Schnittstellen in der Fabrikautomation: M12X (8-polig), M12D (4-polig) und RJ45 Cat 6A Channeladapter. Das System bietet eine präzise grafische Fehlerursachenanalyse (HDTDR/HDTDX) zur schnellen Lokalisierung von Leitungsunterbrechungen, Abschirmungsfehlern oder Quetschungen im rauen Industrieumfeld.
Ausführung
- 1 GHz DSX-5000 CableAnalyzer™ WLAN aktiviert: Versiv2-Haupt- und -Remote-Gerät + (2) DSX Kupfer-Module + Channeladapter für M12X (2), M12D (2), Cat 6A/Class EA (2)

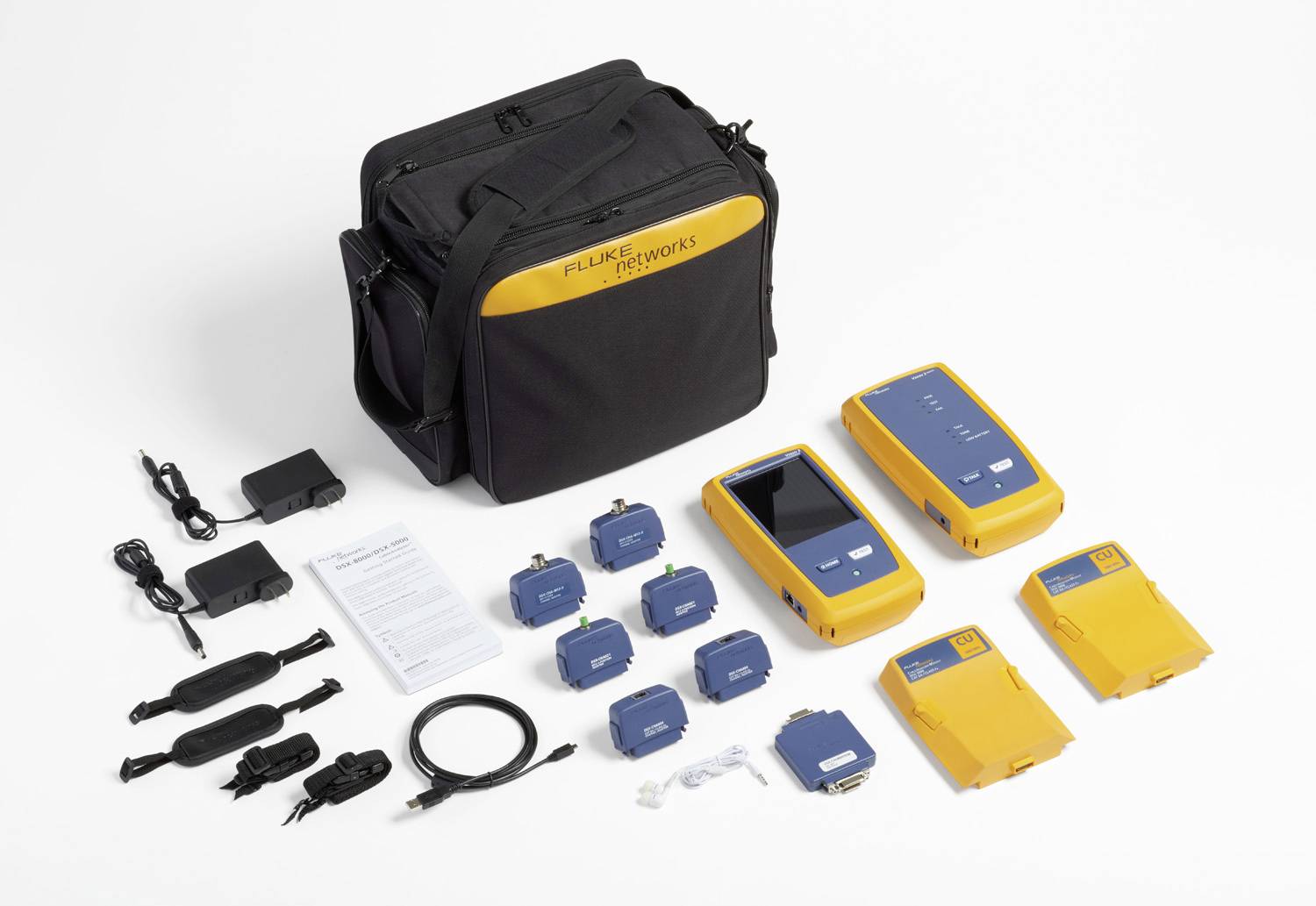

Lieferumfang
- 1x Versiv2 Mainframe mit WLAN
- 1x Versiv2 Remote-Gerät
- 2x DSX-5000 CableAnalyzer-Module (1 GHz)
- 2x M12-X Channeladapter
- 2x M12-D Channeladapter
- 2x Cat 6A / Class EA RJ45 Channeladapter
- 2x Li-Ion Akkupacks
- 2x AC-Ladegeräte/Netzteile
- 2x Headsets
- 2x Trageriemen
- USB-Kabel
- Robuste Tragetasche
- Kalibrierzertifikat
- Kurzanleitung
