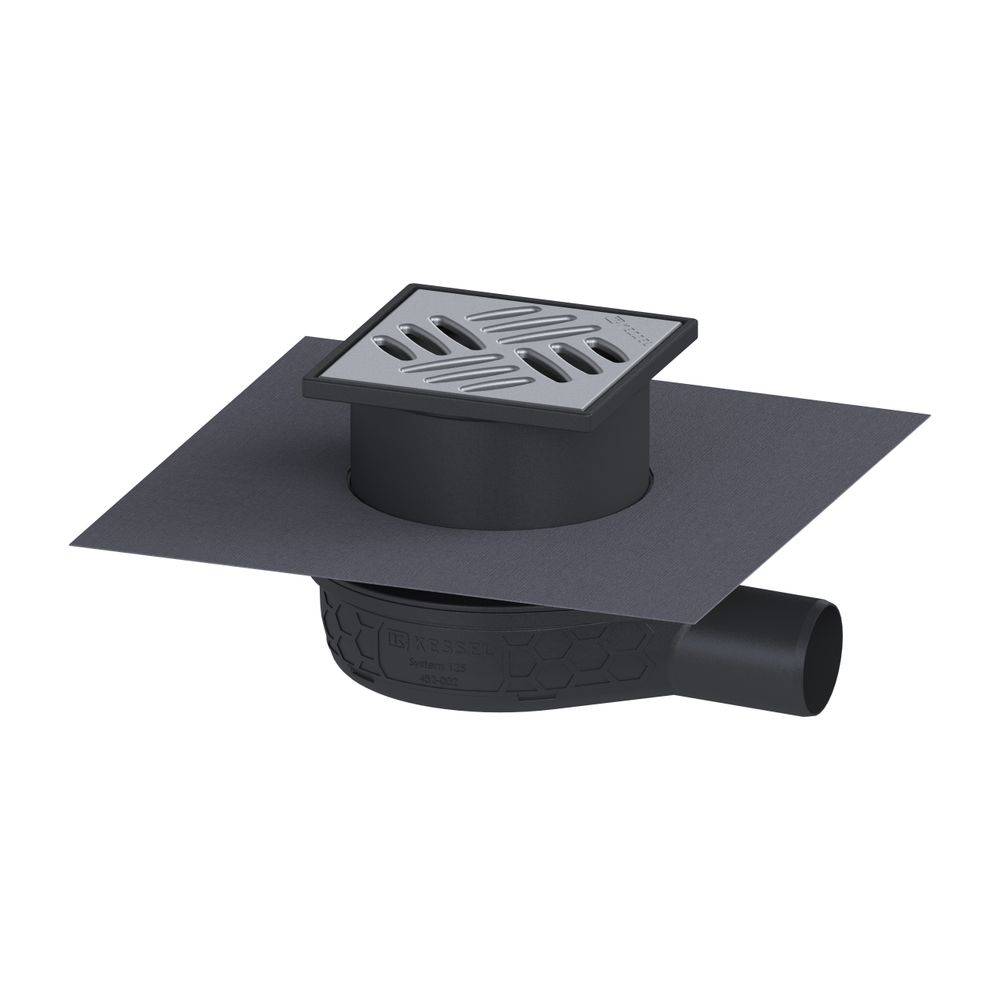

Kessel Bodenablauf Der Ultraflache 79, DN 50, 88-139mm, Klipsflansch, Schlitzrost

Der KESSEL Bodenablauf Der Ultraflache 79 DN 50 mit Klipsflansch und Schlitzrost ist eine spezialisierte Lösung für die Bodenentwässerung im Innenbereich. Dieser Ablauf zeichnet sich durch seine ultraflache Bauweise, eine Nennweite von DN 50 und einen herausnehmbaren Geruchsverschluss aus. Er ist für den Einsatz in Betonböden konzipiert und bietet eine zuverlässige Entwässerung in verschiedenen Innenräumen.
Wie ist der Bodenablauf konstruiert und welche Materialien werden verwendet?Der Grundkörper des Bodenablaufs besteht aus robustem ABS-Kunststoff und ist mit einem Klipsflansch ausgestattet, der eine werksseitig angebrachte Dichtmanschette für die Abdichtung am Grundkörper umfasst. Das teleskopisch verstellbare Aufsatzstück, ebenfalls aus ABS gefertigt, ermöglicht eine Höhenverstellbarkeit von 88 bis 139 mm. Die Abdeckung ist ein Schlitzrost aus poliertem Edelstahl in Silber, mit einer Länge und Breite von jeweils 120 mm und einer Höhe von 9 mm. Der Rahmen der Abdeckung besteht aus Kunststoff. Der Ablauf ist nachhaltig durch den Einsatz von Rezyklat-Material.
Welche Funktionen und Eigenschaften bietet der Bodenablauf?Ein herausnehmbarer Geruchsverschluss ist im Aufsatzstück integriert und sorgt für eine Sperrwasserhöhe von 50 mm, um das Eindringen von Gerüchen zu verhindern. Der waagrecht ausgeführte Stutzen ermöglicht einen horizontalen Auslass. Der Ablauf ist nach EN 1253-1 genormt und verfügt über eine Nennweite von DN 50 mit einem Außendurchmesser von 50 mm. Die Belastungsklasse K 3 nach EN 1253-1 erlaubt eine Nutzung in Bereichen mit mittlerer Belastung. Die Rutschhemmklassen R9 nach DIN 51130 und C nach DIN 51097 stellen eine sichere Begehbarkeit der Abdeckung sicher.
Für welche Einsatzbereiche ist der Bodenablauf geeignet und wie wird er installiert?Der Bodenablauf ist für den Einbau in Betonböden konzipiert und eignet sich für die Bodenentwässerung im Innenbereich. Er erfüllt die Wassereinwirkungsklasse W3-I gemäß DIN 18534-1. Die teleskopische Höhenverstellbarkeit von 88 bis 139 mm ermöglicht eine flexible Anpassung an unterschiedliche Bodenbeläge, mit einer minimalen Bodenbelaghöhe von 9 mm und einer maximalen von 62 mm. Die Abdichtung erfolgt über den Klipsflansch mit der werksseitig angebrachten Dichtmanschette. Der waagrecht ausgerichtete Stutzen ermöglicht den Anschluss an das Abwassersystem.

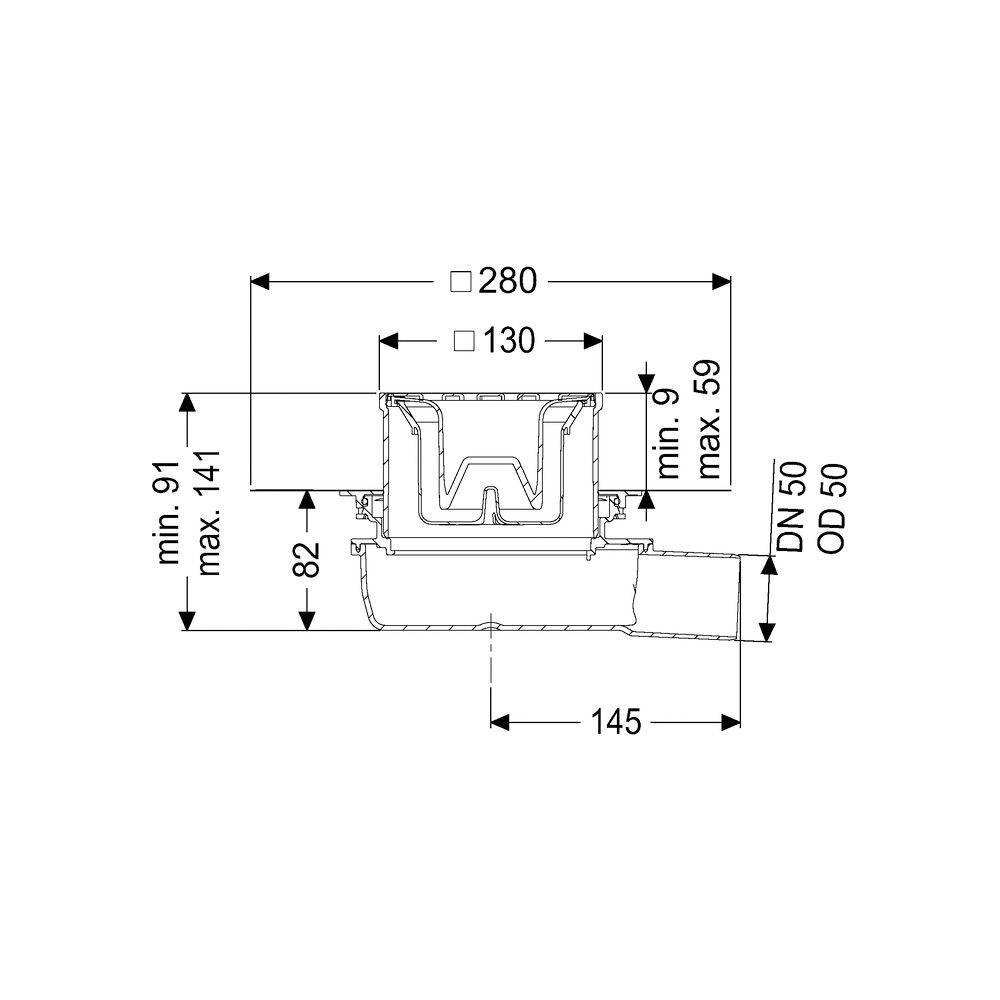

Technische Daten
Nennweite (DN): 50
Außendurchmesser (DA): 50 mm
Höhenverstellbarkeit: 88 - 139 mm
Sperrwasserhöhe: 50 mm
Abdeckungsart: Schlitzrost
Abdeckung Material: Edelstahl, poliert
Abdeckung Maße (L x B): 120 x 120 mm
Belastungsklasse: K 3 (EN 1253-1)
Rutschhemmklasse: R9 (DIN 51130), C (DIN 51097)
Material Grundkörper: ABS-Kunststoff

Der KESSEL Bodenablauf Der Ultraflache 79 bietet eine flexible und nachhaltige Lösung für die Bodenentwässerung im Innenbereich. Mit seiner teleskopischen Höhenverstellung von 88 bis 139 mm, dem herausnehmbaren Geruchsverschluss und der robusten Edelstahlabdeckung erfüllt er die Anforderungen an Funktionalität und Design. Die Nennweite DN 50, eine Sperrwasserhöhe von 50 mm und die Belastungsklasse K 3 sorgen für Sicherheit und Zuverlässigkeit bei der Nutzung.
