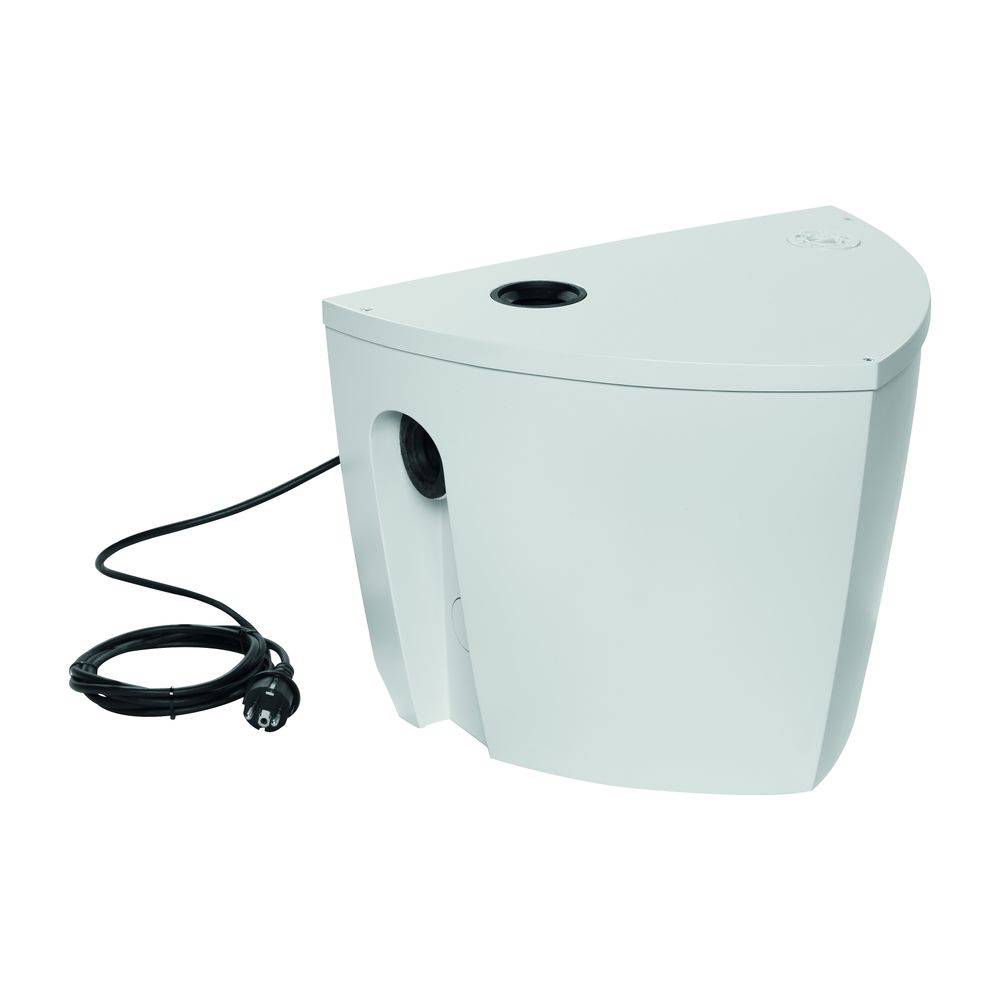

KSB Hebeanlage AmaDrainer Box Mini Überflur, mit AmaDrainer 301, 1 Stk.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt
€ 534,48
zzgl. MwSt.
€ 5,50
14 Tage Rückgaberecht inklusive
Technische Daten
- Hersteller-Serie: AmaDrainer Box
- Hersteller-Warengruppe: 03_Hebeanlagen
- Hersteller-Produktgruppe: AmaDrainer Box, Schmutzwasser-Hebeanlage
- Hersteller-Artikelnummer: 29135139
- Ama-Drainer: 301
- Baugroesse: Mini
- Baureihe: AmaDrainer Box
- KabelQ: 3 x 0,75
- Kabellänge: 3
- Kabeltyp: H05RN8-F
- Kugeldurchgang: 10
- LfrdForm: off.Mehrschaufelrad
- NennleistungP1: 0,43
- NennleistungP2: 0,25
- Nennspannung: 1ph 230
- Nennstrom: 1,9
- Nennweite: DN40 (Gummimuffe)
- Nennweitess: wahlw. DN32 bis DN50
- Netzfrequenz: 50
- Wst_Behaelter: ABS
- max_Foerderhoehe: 6,5
- max_Foerderstrom: 10
- Nennstrom: 1,9
- Baulänge: 456
- Bauhöhe: 328
- Bautiefe: 322
- Behältervolumen: 30
- Anzahl der Phasen: 1
- Werkstoff des Behälters: ABS
- Kabellänge: 3
- Max. Volumenstrom: 10
- Max. Förderhöhe: 6,5
- Mit Entlüftung: ja
- Flanschform: rund
- Drehzahl: 2800
- Alarmausgang: nein
- Umgebungstemperatur: 0 - 40
- Unterstützt Protokoll für PROFIBUS: nein
- Unterstützt Protokoll für KNX: nein
- Potentialfreier Schaltkontakt: nein
- Elektrischer Anschluss: Anschlusskabel mit Stecker
- Bemessungsspannung: 230
- Explosionsgeschützt: nein
- Frequenz: 50 Hz
- Schutzart (IP): IP68
- Mit Alarmfunktion: nein
- Funkstandard Bluetooth: nein
- Funkstandard WLAN 802.11: nein
- Mit Kommunikationsschnittstelle RS-232: nein
- Mit Kommunikationsschnittstelle RS-485: nein
- Unterstützt Protokoll für EtherNet/IP: nein
- Unterstützt Protokoll für PROFINET IO: nein
- Geeignet für Außeneinsatz: nein
- Aufgenommene Motorleistung (P1) pro Motor: 0,43
- Motorausgangsleistung (P2): 0,19
- Anschlussstandard Auslassseite: ISO 7-1 / EN 10226-1
- Kommunikation: ohne
- Nennbetriebsart: S3
- Funkstandard 5G: nein
- Schnittstellensignal 0-10 V / 2-10 V: nein
- Schnittstellensignal 0-20 mA / 4-20 mA: nein
- Schnittstelle PT100 / PT1000 / PTC: nein
- Schnittstelle Pulse Width Modulation (PWM): nein
- Schnittstelle Impulszähler (Pulse counter): nein
- Unterstützt Protokoll für CAN/CANOpen: nein
- Unterstützt Protokoll für Modbus TCP: nein
- Unterstützt Protokoll für Modbus RTU: nein
- Unterstützt Protokoll für BACnet MS/TP: nein
- Unterstützt Protokoll für BACnet IP: nein
- Unterstützt Protokoll für LON/LONWorks: nein
- Unterstützt Protokoll für LIN Bus: nein
- Mit Schneidwerk: nein
- Max. Arbeitsdruck: 4
- Werkstoffgüte des Behälters: PE-40
- Anzahl der Einlassöffnungen: 2
- Werkstoff des Pumpengehäuses: Polypropylen (PP)
- Isolationsklasse nach IEC: F
- Max. Partikelgröße: 10
- Werkstoffgüte des Pumpengehäuses: PP-GF
- Anzahl der Pumpen: 1
- Aufstellung hinter dem WC: nein
- Mediumtemperatur (Dauerbetrieb): 0 - 50
- Geeignet für Fäkalien: nein
- Mit Rückschlagklappe: ja
- Anschluss Einlassseite: Rohrende
- Nenndurchmesser, Anschluss Auslassseite: DN 40
- Rohraußendurchmesser, Anschluss Einlassseite: 50
- Rohraußendurchmesser, Anschluss Auslassseite: 40
- Anschluss Auslassseite: Außengewinde (metrisch)
- Druckstufe Flanschanschluss Auslassseite: PN 6
- Typenzulassung nach BBR/EKS: nein
- Förderhöhe (max.)
6.5 m
- Fördermenge (max.)
10 m³/h
- Betriebsspannung
230 V
- Max. Feststoffgröße
10 mm
- Sauganschluss
DN 50
- Druckanschluss
DN 40
- Schwimmer-Schalter
Ja (integriert)
- Kabellänge (Details)
3 m
- Länge
328 mm
- Breite
575.0000 mm
- Höhe
400.0000 mm
- Abm.
(L x B x H) 328 x 575.0000 x 400.0000 mm
- Gewicht
9.5000
- UKCA
Ja
Beschreibung
Beschreibung:
Betriebssichere und kompakte Schmutzwasserhebeanlage in modernem Design mit Aktivkohlehygienefilter und Duschanschluss im Standard, nach EN 12050-2
Einsatz:
Automatische Entsorgung von Abwässern aus Waschbecken, Duschen, Waschmaschinen oder Geschirrspülmaschinen. Für Abwasser aus Urinalanlagen und Toilettenanlagen die Fäkalienhebeanlage mini-Compacta verwenden.
Betriebssichere und kompakte
Schmutzwasserhebeanlage in modernem
Design mit Aktivkohlehygienefilter und
Duschanschluss im Standard, für
bodengleiche Aufstellung (wahlweise auch
für Wandaufhängung geeignet) bestehend
aus:
Standfestem Kunststoffbehälter aus ABS,
druck- und geruchsdicht.
Funktion:
Automatische Schmutzwasserhebeanlage zum
drucklosen Sammeln und automatischen
Heben von häuslichem fäkalienfreiem
Schmutzwasser und Regenwasser über die
Rückstauebene.
Ausstattung:
- AmaDrainer-Box Mini
- Aktivkohlefilter mit Überlaufsicherung
- Tauchmotorpumpe AmaDrainer 301 oder
AmaDrainer 301 C, (für aggressive
Fördermedien), mit integrierter
Rückschlagklappe, für automatischen
Betrieb, mit 3 m elektr.
Anschlussleitung und Schukostecker
Überwachung/Steuerung/Regelung:
Pumpensteuerung durch integrierten
Schwimmschalter

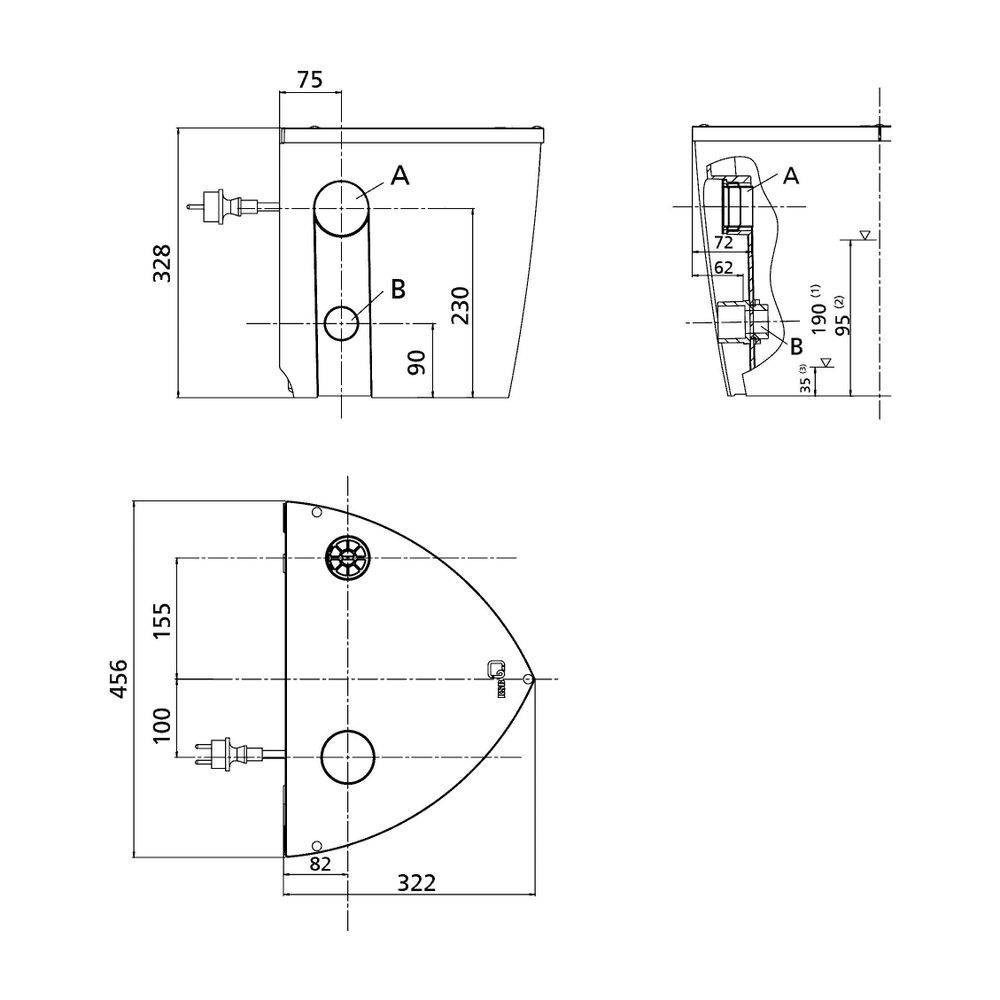

Maße und Anschlüsse:
Behältervolumen: 17 l
Druckseite: Rohr DN 40 (Steckmuffe),
wahlweise links oder rechts
anzuschließen
Zulaufseite: Vertikal/ horizontal: DN
32, DN 40 oder DN 50 (durch Steckmuffe)
/ Duschanschluss: DN 50
Länge: 328 mm
Breite: 460 mm
Höhe: 321 mm
1 Tauchmotorpumpe Ama-Drainer 301 mit
integrierter Rückschlagklappe, für
automatischen Betrieb, mit 3 m
elektrischer Anschlussleitung und
Schukostecker.
Fördergut: _Schmutzwasser_ mit
Feststoffen bis 10 mm Korngrösse
Zulässige Mediumstemperatur: <= 50 oC
dauerhaft
Förderstrom: _______ m3/h
Förderhöhe: _______ m
Betriebsspannung: 1ph 230 V
Netzfrequenz: 50 Hz
Nennleistung P1: 0.43 kW
Nennleistung P2: 0.25 kW
Nennstrom: 1.9 A
Gewicht: 9 kg
Bestellinformationen:
Fabrikat: KSB
Baureihe: AmaDrainer Box
Baugröße: Mini
Artikelnummer: 29135139
EAN/GTIN: 4031932344982
Materialpreisgruppe: MW
Kein Verwendungshinweis notwendig
