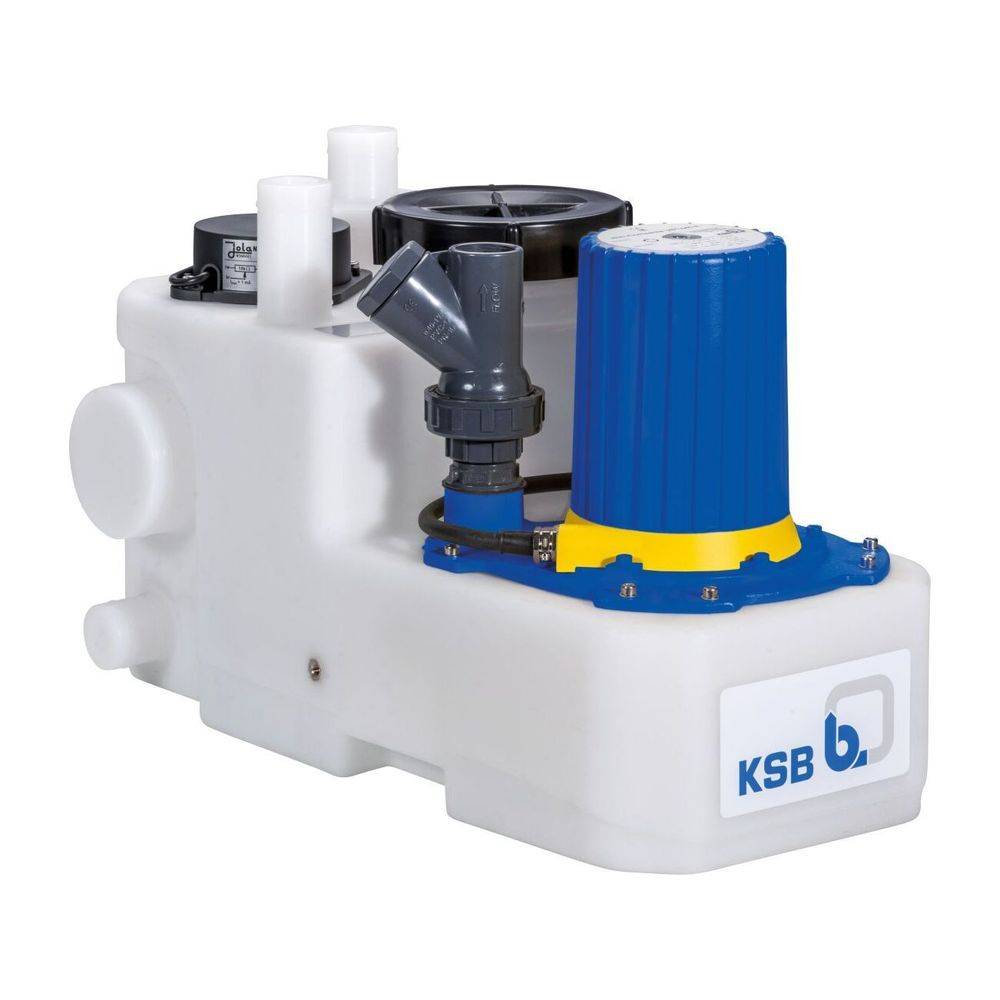

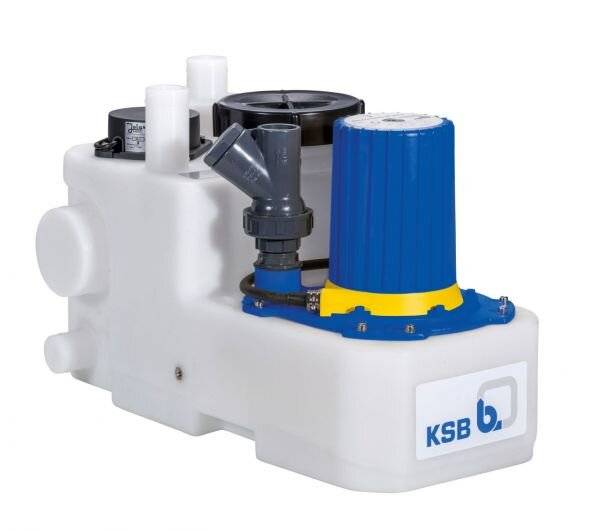

KSB Hebeanlage MiniCompacta US1.40 E mit Schneideinr., mit Rückflusssperre, 1 Stk.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt
€ 2.013,84
zzgl. MwSt.
€ 49,00
Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive
Highlights & Details
- Überflutbare, steckerfertige Abwasser- und Fäkalienhebeanlage als Einzelanlage gemäss der EN 12050-1 zur freien Aufstellung im Raum, ebenso wie zur Montage hinter einer geeigneten Vorwand, bestehend aus: 1 Sammelbehälter aus schlagfestem Kunststoff, mit Handlochdeckel,gas-, wasser- und geruchsdicht. Mit integrierter Rückflusssperre. Gesamtvolumen: 40 l Abmessungen: 320 x 650 x 405 mm Zulaufstutzen : - horizontal: 2 x DN 100, seitlich gegenüberliegend (Höhe Stutzenmitte: 180 mm), einschliesslich elastischer Schlauchverbindung DN 100, sowie 1 x DN 50 (Höhe Stutzenmitte: 100 mm) - vertikal: 1 x DN 50/100 abgestuft - Mitte Zulauf horizontal: 180 mm Druckanschluss: DN 32 (G 1 1/4) Entlüftungsanschluss: DN 50, einschliesslich elastischer Schlauchverbindung Entleerungsanschluss: DN 40, einschliesslich elastischer Schlauchverbindung für Handmembranpumpe 1 Tauchmotorpumpe mit offenem Mehrschaufelrad aus PBT-GF, 2 Wellendichtringen mit Fettzwischenkammer, Motor mit eingebautem Überlastungsschutz, Schutzart IP 68 und 1 analoger Schwimmsensor mit direkter Niveauerfassung Selbstanpassende, vollautomatische, elektronische Steuerung LevelControl Basic 1 Kontinuierliche, analoge Füllstandsmessung, dynamische Anpassung des Schaltfeldes, automatische Erkennung und Ausgleich vertikaler Pendelbewegung. Permanente Selbstdiagnose und Sensorüberwachung, Hand-0-Automatik-Schalter, Quittiertaster, Meldeleuchten für Pumpenzustand und Hochwasser. Pumpenschutz über Wicklungsschutzkontakt, Eingang für externe Störmeldung, Sammelstörmeldung oder potentialfreie Betriebsmeldung (NC, NO - wählbar). Integrierter Alarmsummer mit akkugepuffertem, netzunabhängigem Alarm. Einfache Behälterkodierung über DIL-Schalter bei erster Inbetriebnahme Meldeleuchte Drehfeld (nur D) Einphasenwechselstrom-Ausführung, Steckerfertig mit 1 m Netzanschluss mit Schuko Typ E und 4 m Motoranschlussleitung. Fördermedium: __________________________ Förderstrom: _________ m3/h Förderhöhe: 18 m Laufrad: of. Mehrschaufelrad Schneideinrichtung: true Werkstoffe: Sammelbehält
Technische Daten
- Hersteller-Serie: MiniCompacta
- Hersteller-Warengruppe: 03_Hebeanlagen
- Hersteller-Produktgruppe: MiniCompacta, Fäkalienhebeanlage
- Hersteller-Artikelnummer: 29134801
- Anlagenart: Einzelanlage
- AnzBeh: 1
- AnzPp: 1
- Baugroesse: US1.400 E
- Baureihe: MiniCompacta
- Drehzahl: 2800
- Einschaltart: direkt
- Kabellänge: 4
- LfrdForm: of. Mehrschaufelrad
- MaxMedTemp: 40
- NennleistungP1: 2,3
- NennleistungP2: 1,65
- Nennspannung: 1ph 230
- Nennstrom: 10
- Nennweite: G 1 1/4 "
- Netzfrequenz: 50
- Schneideinrichtung: mit
- SteckerTyp: Schuko Typ E
- VolGes: 40
- Wst_Behaelter: Polyethylen
- Wst_Lfrd: PBT-GF
- Wst_PpGeh: Polyethylen
- Wst_Welle: 1,4021
- Nennstrom: 10
- Baulänge: 340
- Bauhöhe: 400
- Bautiefe: 650
- Behältervolumen: 40
- Anzahl der Phasen: 1
- Kabellänge: 1,5
- Max. Volumenstrom: 14
- Max. Förderhöhe: 18
- Mit Entlüftung: ja
- Flanschform: rund
- Drehzahl: 2900
- Alarmausgang: ja
- Umgebungstemperatur: 0 - 40
- Unterstützt Protokoll für PROFIBUS: nein
- Unterstützt Protokoll für KNX: nein
- Potentialfreier Schaltkontakt: ja
- Elektrischer Anschluss: Anschlusskabel mit Stecker
- Bemessungsspannung: 220 - 240
- Explosionsgeschützt: nein
- Frequenz: 50 Hz
- Schutzart (IP): IP68
- Mit Alarmfunktion: ja
- Funkstandard Bluetooth: nein
- Funkstandard WLAN 802.11: nein
- Mit Kommunikationsschnittstelle RS-232: nein
- Mit Kommunikationsschnittstelle RS-485: nein
- Unterstützt Protokoll für EtherNet/IP: nein
- Unterstützt Protokoll für PROFINET IO: nein
- Werkstoff des Gebläserads/Laufrads: Gusseisen
- Geeignet für Außeneinsatz: nein
- Aufgenommene Motorleistung (P1) pro Motor: 2,3
- Motorausgangsleistung (P2): 1,65
- Anschlussstandard Auslassseite: EN 1092-1
- Kommunikation: ohne
- Nennbetriebsart: S3 50 % 1 min
- Funkstandard 5G: nein
- Schnittstellensignal 0-10 V / 2-10 V: nein
- Schnittstellensignal 0-20 mA / 4-20 mA: nein
- Schnittstelle PT100 / PT1000 / PTC: nein
- Schnittstelle Pulse Width Modulation (PWM): nein
- Schnittstelle Impulszähler (Pulse counter): nein
- Unterstützt Protokoll für CAN/CANOpen: nein
- Unterstützt Protokoll für Modbus TCP: nein
- Unterstützt Protokoll für Modbus RTU: nein
- Unterstützt Protokoll für BACnet MS/TP: nein
- Unterstützt Protokoll für BACnet IP: nein
- Unterstützt Protokoll für LON/LONWorks: nein
- Unterstützt Protokoll für LIN Bus: nein
- Mit Schneidwerk: ja
- Max. Arbeitsdruck: 2,5
- Werkstoffgüte des Behälters: PE-40
- Anzahl der Einlassöffnungen: 3
- Werkstoff des Pumpengehäuses: Gusseisen
- Isolationsklasse nach IEC: F
- Max. Partikelgröße: 10
- Werkstoffgüte des Pumpengehäuses: Gusseisen GG 25 (GJL-250)
- Anzahl der Pumpen: 1
- Aufstellung hinter dem WC: ja
- Mediumtemperatur (Dauerbetrieb): 0 - 40
- Werkstoffgüte Gebläserad/Laufrad: Gusseisen GG 25 (GJL-250)
- Geeignet für Fäkalien: ja
- Mit Rückschlagklappe: ja
- Anschluss Einlassseite: Rohrende
- Nenndurchmesser, Anschluss Auslassseite: 1 1/4 Zoll (32)
- Rohraußendurchmesser, Anschluss Einlassseite: 100
- Rohraußendurchmesser, Anschluss Auslassseite: 32
- Anschluss Auslassseite: Innengewinde (metrisch)
- Druckstufe Flanschanschluss Auslassseite: PN 2,5
- Typenzulassung nach BBR/EKS: nein
- Förderhöhe (max.)
18 m
- Sauganschluss
DN 100
- Druckanschluss
DN 32
- Schwimmer-Schalter
Ja
- Länge
320 mm
- Breite
805.0000 mm
- Höhe
725.0000 mm
- Abm.
(L x B x H) 320 x 805.0000 x 725.0000 mm
- Gewicht
48.2000
- UKCA
Ja
Beschreibung
Die KSB MiniCompacta US1.40 E ist eine steckerfertige Einzel-Fäkalienhebeanlage zur automatischen Entsorgung von häuslichem Abwasser unterhalb der Rückstauebene. Dank der integrierten Schneideinrichtung und des 40 Liter fassenden Sammelbehälters eignet sich das System für den Einsatz in Souterrainwohnungen, gewerblichen Objekten oder öffentlichen Gebäuden. Die Anlage ist für die freie Aufstellung im Raum sowie die Montage hinter einer Vorwand konzipiert.
Funktionsweise und SteuerungDie Anlage arbeitet mit einer Tauchmotorpumpe mit offenem Mehrschaufelrad. Die Steuerung erfolgt vollautomatisch über das System LevelControl Basic 1, welches eine kontinuierliche, analoge Füllstandsmessung ermöglicht. Zur Betriebssicherheit tragen eine permanente Selbstdiagnose, eine Sensorüberwachung sowie ein integrierter Alarmsummer mit netzunabhängiger Akku-Pufferung bei. Der Motor ist durch einen eingebauten Überlastungsschutz sowie einen Wicklungsschutzkontakt abgesichert.
Anschlüsse und MontageDer Sammelbehälter aus schlagfestem Polyethylen ist gas-, wasser- und geruchsdicht ausgeführt und verfügt über eine integrierte Rückflusssperre. Die Zulaufkonfiguration umfasst zwei seitliche Anschlüsse DN 100 sowie einen weiteren DN 50 Anschluss. Der Druckanschluss erfolgt über ein G 1 1/4 Zoll Innengewinde. Entlüftungs- und Entleerungsanschlüsse sind inklusive elastischer Schlauchverbindungen vorhanden.
Die robuste Konstruktion mit einem Pumpengehäuse und Laufrad aus Gusseisen stellt eine hohe Langlebigkeit sicher. Mit einer maximalen Förderhöhe von 18 m und einer Motorleistung von 2,3 kW (P1) bewältigt das System zuverlässig anfallende Abwässer. Die steckerfertige Ausführung mit Schutzkontaktstecker ermöglicht eine schnelle Inbetriebnahme, während die kompakten Abmessungen eine flexible Platzierung in verschiedenen Einbausituationen erlauben.
Technische Daten
Behältervolumen: 40 l
Max. Förderhöhe: 18 m
Max. Volumenstrom: 14 m3/h
Motorleistung P1: 2,3 kW
Nennleistung P2: 1,65 kW
Nennspannung: 230 V
Nennstrom: 10 A
Schutzart: IP 68
Druckanschluss: G 1 1/4 Zoll
Gesamtgewicht: 33 kg
Funktionsweise und SteuerungDie Anlage arbeitet mit einer Tauchmotorpumpe mit offenem Mehrschaufelrad. Die Steuerung erfolgt vollautomatisch über das System LevelControl Basic 1, welches eine kontinuierliche, analoge Füllstandsmessung ermöglicht. Zur Betriebssicherheit tragen eine permanente Selbstdiagnose, eine Sensorüberwachung sowie ein integrierter Alarmsummer mit netzunabhängiger Akku-Pufferung bei. Der Motor ist durch einen eingebauten Überlastungsschutz sowie einen Wicklungsschutzkontakt abgesichert.
Anschlüsse und MontageDer Sammelbehälter aus schlagfestem Polyethylen ist gas-, wasser- und geruchsdicht ausgeführt und verfügt über eine integrierte Rückflusssperre. Die Zulaufkonfiguration umfasst zwei seitliche Anschlüsse DN 100 sowie einen weiteren DN 50 Anschluss. Der Druckanschluss erfolgt über ein G 1 1/4 Zoll Innengewinde. Entlüftungs- und Entleerungsanschlüsse sind inklusive elastischer Schlauchverbindungen vorhanden.
Die robuste Konstruktion mit einem Pumpengehäuse und Laufrad aus Gusseisen stellt eine hohe Langlebigkeit sicher. Mit einer maximalen Förderhöhe von 18 m und einer Motorleistung von 2,3 kW (P1) bewältigt das System zuverlässig anfallende Abwässer. Die steckerfertige Ausführung mit Schutzkontaktstecker ermöglicht eine schnelle Inbetriebnahme, während die kompakten Abmessungen eine flexible Platzierung in verschiedenen Einbausituationen erlauben.
Technische Daten
Behältervolumen: 40 l
Max. Förderhöhe: 18 m
Max. Volumenstrom: 14 m3/h
Motorleistung P1: 2,3 kW
Nennleistung P2: 1,65 kW
Nennspannung: 230 V
Nennstrom: 10 A
Schutzart: IP 68
Druckanschluss: G 1 1/4 Zoll
Gesamtgewicht: 33 kg
