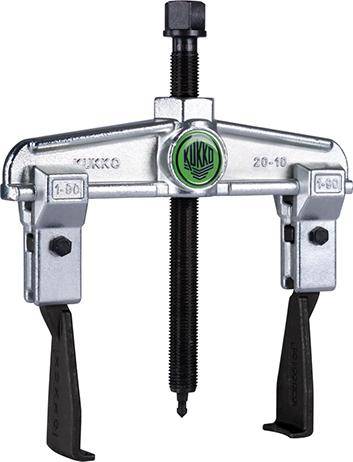

Kukko 20-1-S 2-Arm Univers. Abz. 90X100 Mm Mit Abz ughaken Für Enge Räume
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
21 Stück
Verkauf und Versand:
versandkostenfrei ab € 247,92 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 97,60
steuerfreie IGL
€ 8,82
14 Tage Rückgaberecht inklusive
Highlights & Details
Abzieher Universal 2-armig 90x100mm KUKKO
- Modell:20–1–S |Spannweite:90 mm|Spanntiefe:100 mm|6-kant-Schlüsselhilfe:ja |Herstellername:Kleinbongartz & Kaiser oHG |Markenname:Kukko |
Technische Daten
- Spannbereich
70 - 140 mm
- Zug-/Druckbelastbarkeit
2.5 t
- Gewicht
1.245 kg
- Inhalt
1 St.
- Haken
2
- Länge
205 mm
- Spann-Weite (max.)
90 mm
- Spantiefe (max.)
100 mm
- UKCA
Ja
Beschreibung
Kukko 2-armiger Universal Abzieher mit schmalen Abzughaken Beschreibung
Schmale Abzughaken.
In jeder Position, selbst unter Vollbelastung, parallele Abzughaken.
Auf der Traverse stufenlos verschiebbare Abzughaken.
Optimale Anpassung der Spindel an die Welle durch 2-seitige Spindelspitze (Kugel und Spitze).
Mechanische Spindel.
Gewalztes Gewinde ist spezialbeschichtet.
Durch Zweiarmigkeit platzsparendes Arbeiten.
Anwendung
Zum Abziehen von Lagern, Zahnrädern, Scheiben etc. für enge und schlecht zugängliche Zwischenräume.
Vorteil
Die schmalen Abzughaken eignen sich für enge, schlecht zugängliche Stellen.
Optional umrüstbar auf verschiedene Abzughakentypen und variable Spanntiefe durch Abzughakenverlängerungen.
Durch Umdrehen der Abzughaken als Außen- und Innenabzieher verwendbar.
Auch zum Abziehen asymmetrischer Werkstücke geeignet.
Bund des Spindelkopfs verhindert das Abrutschen des Schlüssels.
Traverse besitzt Sechskantprofil zum Gegenhalten.
Nahezu alle Bauteile als Ersatzteil lieferbar, zeitsparende Bestellung durch Nummerierung.
Hinweis: Druckstücke der Baureihe 600-17 sind eine gute Ergänzung, wenn die Welle hohl ist und ein abstützen der Spindel nicht möglich ist.
Stabilitätsunterstützung durch optional erhältliche Spannzwinge Baureihe 219.
Arbeitsweise
Das abzuziehende Teil, z.B. ein Zahnrad, eine Riemenscheibe oder ein Kugellager wird von außen gegriffen. Durch das Anziehen der Spindel und dem daraus resultierenden Druck, wird das abzuziehende Teil von der Welle gelöst.
Bei mittigen Wellen ist der Abzieher zentrisch anzusetzen. Sitzt die Welle nicht mittig, kann bei Abziehern mit parallel laufenden Abzughaken auch asymmetrisch abgezogen werden.
Sicherheitshinweis
Die Gleitstücke der Abzughaken müssen immer komplett und fest auf der Traverse sitzen.
Bei mehreren abzuziehenden Teilen immer schrittweise abziehen. Niemals mehrere Teile gleichzeitig abziehen.
Die Auflageflächen der Abzughaken müssen komplett und gerade unter dem abzuziehenden Teil sitzen.
Verwenden Sie keine elektrischen oder pneumatischen Kraft- oder Schlagschrauber.
Unfallschutzplane erforderlich.
Schutzbrille tragen.
Baureihe 20-S Art.No.EAN
4021176Spannweite
außen
mmSpannweite
außen
inchSpanntiefe
mmSpanntiefe
inchSpannweite
innen
mmSpannweite
innen
inchAußen 6kt
mmMax.
zulässige
Belastung
tMax.
Drehmoment
NmGewicht
kg20-1-S757396903 1/21003 7/870 - 1402 3/4 - 5 1/2172,5351.24520-10-S7574711204 3/41003 7/870 - 1802 3/4 - 7 1/8172,5351.36520-2-S7273681606 3/81505 7/8100 - 2203 7/8 - 8 5/82251203.00520-20-S7274432007 7/81505 7/8100 - 2603 7/8 - 10 1/42251203.28520-3-S7275112509 7/82007 7/8180 - 3407 1/8 - 13 3/82792506.8120-30-S72769635013 3/42007 7/8180 - 4407 1/8 - 17 3/82792507.38
Schmale Abzughaken.
In jeder Position, selbst unter Vollbelastung, parallele Abzughaken.
Auf der Traverse stufenlos verschiebbare Abzughaken.
Optimale Anpassung der Spindel an die Welle durch 2-seitige Spindelspitze (Kugel und Spitze).
Mechanische Spindel.
Gewalztes Gewinde ist spezialbeschichtet.
Durch Zweiarmigkeit platzsparendes Arbeiten.
Anwendung
Zum Abziehen von Lagern, Zahnrädern, Scheiben etc. für enge und schlecht zugängliche Zwischenräume.
Vorteil
Die schmalen Abzughaken eignen sich für enge, schlecht zugängliche Stellen.
Optional umrüstbar auf verschiedene Abzughakentypen und variable Spanntiefe durch Abzughakenverlängerungen.
Durch Umdrehen der Abzughaken als Außen- und Innenabzieher verwendbar.
Auch zum Abziehen asymmetrischer Werkstücke geeignet.
Bund des Spindelkopfs verhindert das Abrutschen des Schlüssels.
Traverse besitzt Sechskantprofil zum Gegenhalten.
Nahezu alle Bauteile als Ersatzteil lieferbar, zeitsparende Bestellung durch Nummerierung.
Hinweis: Druckstücke der Baureihe 600-17 sind eine gute Ergänzung, wenn die Welle hohl ist und ein abstützen der Spindel nicht möglich ist.
Stabilitätsunterstützung durch optional erhältliche Spannzwinge Baureihe 219.
Arbeitsweise
Das abzuziehende Teil, z.B. ein Zahnrad, eine Riemenscheibe oder ein Kugellager wird von außen gegriffen. Durch das Anziehen der Spindel und dem daraus resultierenden Druck, wird das abzuziehende Teil von der Welle gelöst.
Bei mittigen Wellen ist der Abzieher zentrisch anzusetzen. Sitzt die Welle nicht mittig, kann bei Abziehern mit parallel laufenden Abzughaken auch asymmetrisch abgezogen werden.
Sicherheitshinweis
Die Gleitstücke der Abzughaken müssen immer komplett und fest auf der Traverse sitzen.
Bei mehreren abzuziehenden Teilen immer schrittweise abziehen. Niemals mehrere Teile gleichzeitig abziehen.
Die Auflageflächen der Abzughaken müssen komplett und gerade unter dem abzuziehenden Teil sitzen.
Verwenden Sie keine elektrischen oder pneumatischen Kraft- oder Schlagschrauber.
Unfallschutzplane erforderlich.
Schutzbrille tragen.
Baureihe 20-S Art.No.EAN
4021176Spannweite
außen
mmSpannweite
außen
inchSpanntiefe
mmSpanntiefe
inchSpannweite
innen
mmSpannweite
innen
inchAußen 6kt
mmMax.
zulässige
Belastung
tMax.
Drehmoment
NmGewicht
kg20-1-S757396903 1/21003 7/870 - 1402 3/4 - 5 1/2172,5351.24520-10-S7574711204 3/41003 7/870 - 1802 3/4 - 7 1/8172,5351.36520-2-S7273681606 3/81505 7/8100 - 2203 7/8 - 8 5/82251203.00520-20-S7274432007 7/81505 7/8100 - 2603 7/8 - 10 1/42251203.28520-3-S7275112509 7/82007 7/8180 - 3407 1/8 - 13 3/82792506.8120-30-S72769635013 3/42007 7/8180 - 4407 1/8 - 17 3/82792507.38
Lieferumfang
- 21041501
