Lasttrennschalter 3polig 200 A 4 Wechsler 690 V/AC Siemens 3KD36320NE100 kaufen

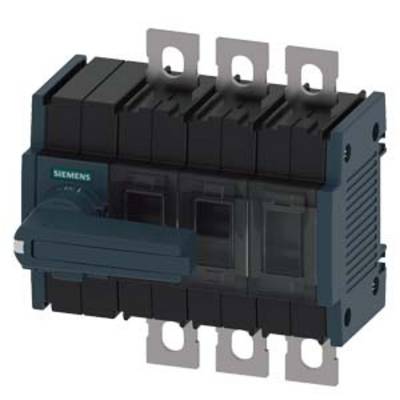

Ein blauer elektrischer Schalter von Siemens mit mehreren Anschlüssen, sichtbar von der Seite, mit einem Hebel links zum Umschalten.

Abbildung ähnlich

Schaltplan mit sechs nummerierten Schaltern. Schalter 1, 3 und 5 sind oben, Schalter 2, 4 und 6 unten. -Q links außen.

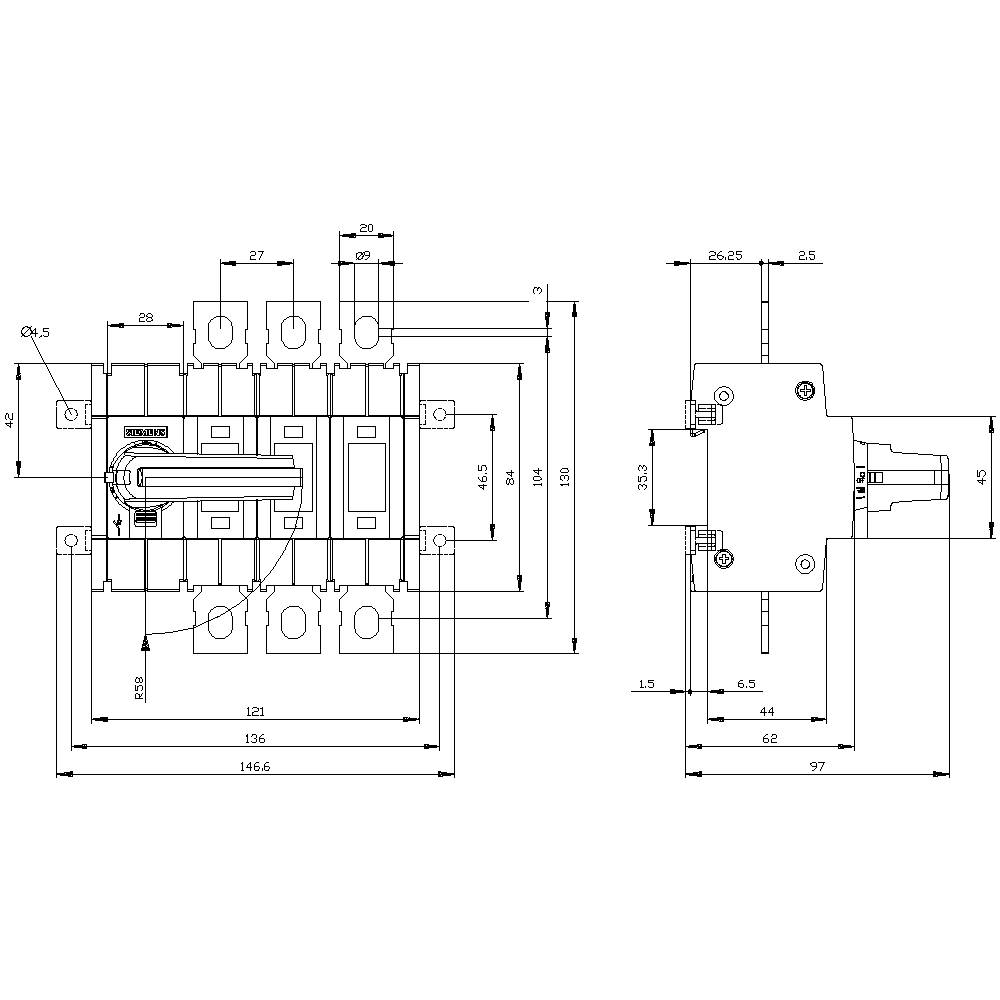

Technische Zeichnung eines elektrischen Schalters mit genauen Abmessungen in Millimetern. Gezeigt sind Vorder- und Seitenansicht.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

200 A

Kontaktart

4 Wechsler

Datenblatt (PDF)

Lieferung Di., 22. Sept.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 126,15

steuerfreie IGL

Kostenfreier Versand

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mo., 14. Sept.

Kostenfreier Versand

€ 229,17

€ 215,83

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Lasttrennschalter 200A, Baugr. 2, 3-polig Frontantrieb links Komplettger?t

Hauptschalter,Lasttrennschalter,SENTRON,Schalter,Trennschalter,Umschalter

Technische Daten

Schutzart: IP20
Isolationsspannung: 1000 V
Umgebungstemperatur: -25 °C - +70 °C
Stoßspannungsfestigkeit: 8 kV
mechanische Lebensdauer: 15000
elektrische Lebensdauer: 1500
Farbe des Betätigungselements: grau
Verlustleistung: 19.2 W
Ausführung des elektrischen Anschlusses: Flachanschluss
Baugröße des Lasttrennschalters: 2
Befestigungsart: Schraub- und Hutschienenbefestigung 35 mm

Produkt-Art: Lasttrennschalter

Kontaktart: 4 Wechsler

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Polzahl: 3

Abm.: (B x H x T) 121 x 168 x 97 mm

Nennstrom: 200 A

Nennstrom - gerundet: 200 A

Ausführung: Schalter

Breite: 121 mm

Höhe: 168 mm

Tiefe: 97 mm

: 0

: 0

: 200 A

: 3

: IP00

: 4

: 1

: TRUE

: FALSE

: Flachsteckanschluss

: FALSE

: langer Drehgriff

: TRUE

: TRUE

: TRUE

: 90 kW

: 4 kA

: grau

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 200 A

: 90 kW

: FALSE

: 160

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1742069 Lasttrennschalter 3polig 200 A 4 Wechsler 690 V/AC Siemens 3KD36320NE100

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742069 Lasttrennschalter 3polig 200 A 4 Wechsler 690 V/AC Siemens 3KD36320NE100

Beschreibung

Lasttrennschalter 200A, Baugr. 2, 3-polig Frontantrieb links Komplettgerät mit Direktantrieb grau Flachanschluss inkl. Phasentrennwänden Lasttrennschalter 3KD bis 1600 A als leistungsf?higer Haupt-, NOT-AUS- oder Reparaturschalter. Lasttrennschalter 3KD bis 1600 A von Siemens bieten zuverl?ssig Personenschutz und gew?hrleisten hohe Anlagenverf?gbarkeit in Industrie, Infrastruktur und Geb?uden. Als Haupt-, NOT-AUS- oder Reparaturschalter schalten Lasttrennschalter 3KD elektrische Betriebsmittel unter Last verl?sslich und bieten eine Sicherheitstrennfunktion und -strecke in Niederspannungs-Stromkreisen. 1. Zuverl?ssiger Schutz vor Stromunf?llen. 2. Robuste Technik f?r hohe Anlagenverf?gbarkeit. 3. Vielf?ltig einsetzbar mit variablen Anschluss- und Antriebsarten. 4. Einfaches Nachr?sten zus?tzlicher Funktionen durch umfangreiches Zubeh?r. 5. Schnelle Montage an der Hutschiene bei Baugr??en bis 200 A. 6. Effizientes Engineering durch umfangreiche CAx-Daten. 7. Unkomplizierte Dokumentation mit dem Handbuch-Konfigurator. 8. Geeignet f?r Windkraft- und Solaranlagen.
