Lasttrennschalter 3polig 630 A 8 Schließer, 8 Öffner 690 V/AC Siemens 3KD46300QE100 kaufen

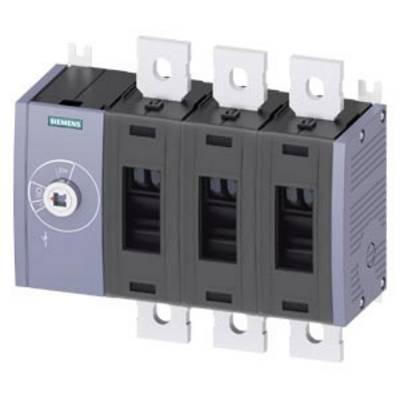

'Bild eines Leistungsschalters von Siemens mit vier Schaltkammern und mehreren Anschlüssen, verwendet in elektrischen Systemen.'

Abbildung ähnlich

Elektrischer Schaltplan: Sechs Schalter, vertikal nummeriert. Jeder Schalter ist mit einem Kreis oder Kreuz verbunden, beginnend mit '-Q'.

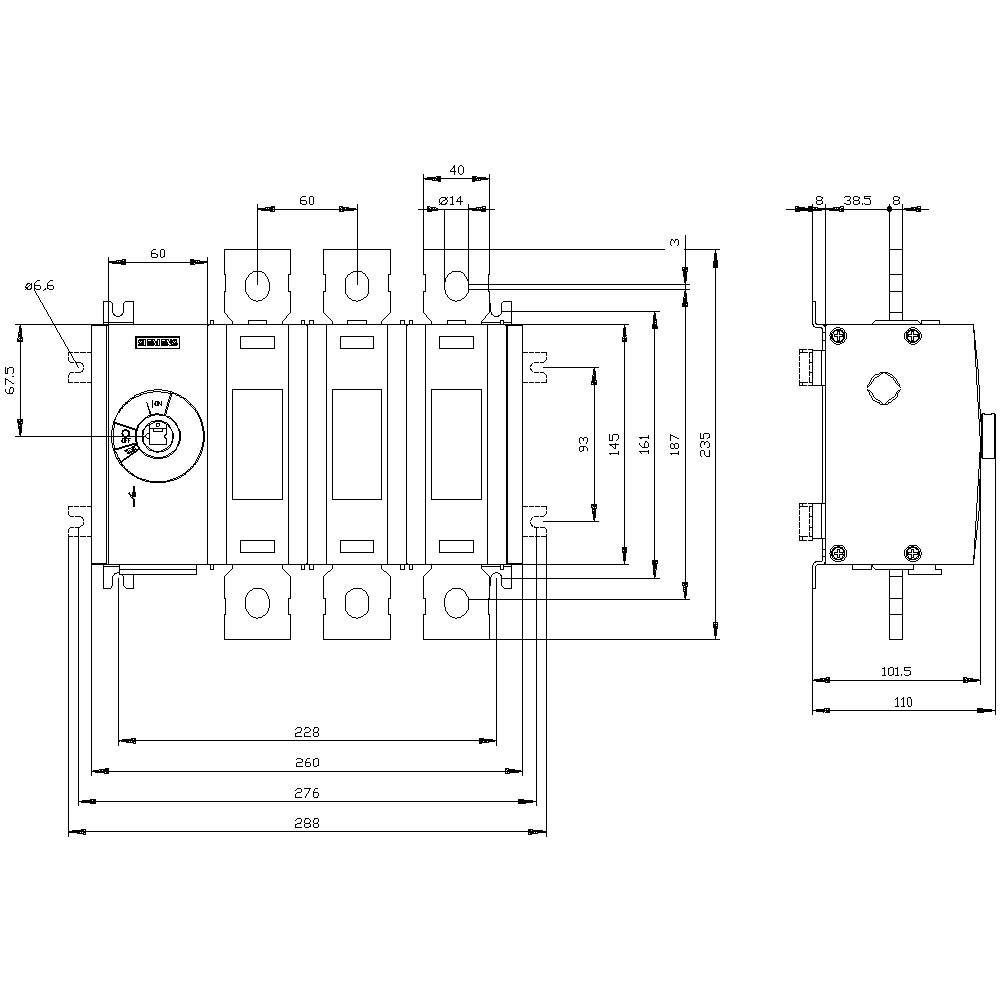

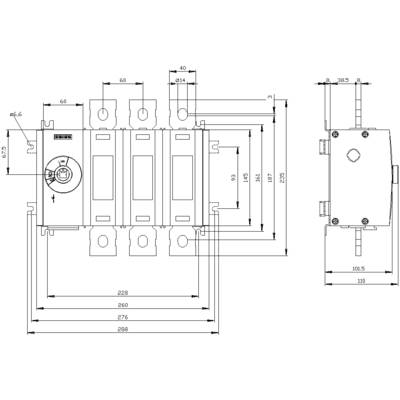

Technische Zeichnung eines Schalters mit detaillierten Abmessungen in Millimetern. Zeigt Vorder-, Seiten- und Oberansicht des Geräts.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

630 A

Kontaktart

8 Schließer

8 Öffner

Datenblatt (PDF)

Lieferung Do., 17. Sept.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 391,87

steuerfreie IGL

Kostenfreier Versand

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 9. Sept.

Kostenfreier Versand

€ 807,50

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Lasttrennschalter 630A, Baugr. 4, 3-polig Frontantrieb links Grundger?t

Hauptschalter,Lasttrennschalter,SENTRON,Schalter,Trennschalter,Umschalter

Technische Daten

Schutzart: IP20
Isolationsspannung: 1000 V
Umgebungstemperatur: -25 °C - +70 °C
Stoßspannungsfestigkeit: 12 kV
mechanische Lebensdauer: 8000
elektrische Lebensdauer: 1000
Verlustleistung: 51 W
Ausführung des elektrischen Anschlusses: Flachanschluss
Baugröße des Lasttrennschalters: 4
Befestigungsart: Schraubbefestigung

Produkt-Art: Lasttrennschalter

Kontaktart: 8 Schließer
8 Öffner

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Polzahl: 3

Abm.: (B x H x T) 260 x 235 x 110 mm

Nennstrom: 630 A

Nennstrom - gerundet: 630 A

Ausführung: Schalter

Breite: 260 mm

Höhe: 235 mm

Tiefe: 110 mm

: 8

: 8

: 630 A

: 3

: IP00

: 0

: 1

: FALSE

: FALSE

: Flachsteckanschluss

: TRUE

: ohne

: TRUE

: TRUE

: TRUE

: 355 kW

: 30 kA

: sonstige

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 630 A

: 355 kW

: FALSE

: 630

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1703658 Lasttrennschalter 3polig 630 A 8 Schließer, 8 Öffner 690 V/AC Siemens 3KD46300QE100

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1703658 Lasttrennschalter 3polig 630 A 8 Schließer, 8 Öffner 690 V/AC Siemens 3KD46300QE100

Beschreibung

Lasttrennschalter 630A, Baugr. 4, 3-polig Frontantrieb links Grundgerät ohne Handgriff Flachanschluss Lasttrennschalter 3KD bis 1600 A als leistungsf?higer Haupt-, NOT-AUS- oder Reparaturschalter. Lasttrennschalter 3KD bis 1600 A von Siemens bieten zuverl?ssig Personenschutz und gew?hrleisten hohe Anlagenverf?gbarkeit in Industrie, Infrastruktur und Geb?uden. Als Haupt-, NOT-AUS- oder Reparaturschalter schalten Lasttrennschalter 3KD elektrische Betriebsmittel unter Last verl?sslich und bieten eine Sicherheitstrennfunktion und -strecke in Niederspannungs-Stromkreisen. 1. Zuverl?ssiger Schutz vor Stromunf?llen. 2. Robuste Technik f?r hohe Anlagenverf?gbarkeit. 3. Vielf?ltig einsetzbar mit variablen Anschluss- und Antriebsarten. 4. Einfaches Nachr?sten zus?tzlicher Funktionen durch umfangreiches Zubeh?r. 5. Schnelle Montage an der Hutschiene bei Baugr??en bis 200 A. 6. Effizientes Engineering durch umfangreiche CAx-Daten. 7. Unkomplizierte Dokumentation mit dem Handbuch-Konfigurator. 8. Geeignet f?r Windkraft- und Solaranlagen.
