Lasttrennschalter 3polig 630 A 8 Schließer, 8 Öffner 690 V/AC Siemens 3KF53632LF11 kaufen

Ein elektrisches Schaltgerät mit einem großen Griff auf der linken Seite, vermutlich ein Lasttrennschalter für industrielle Anwendungen.

Abbildung ähnlich

'Schaltplan mit drei parallel geschalteten Widerständen. Verbindungen oben nummeriert 1, 3, 5, unten 2, 4, 6.'

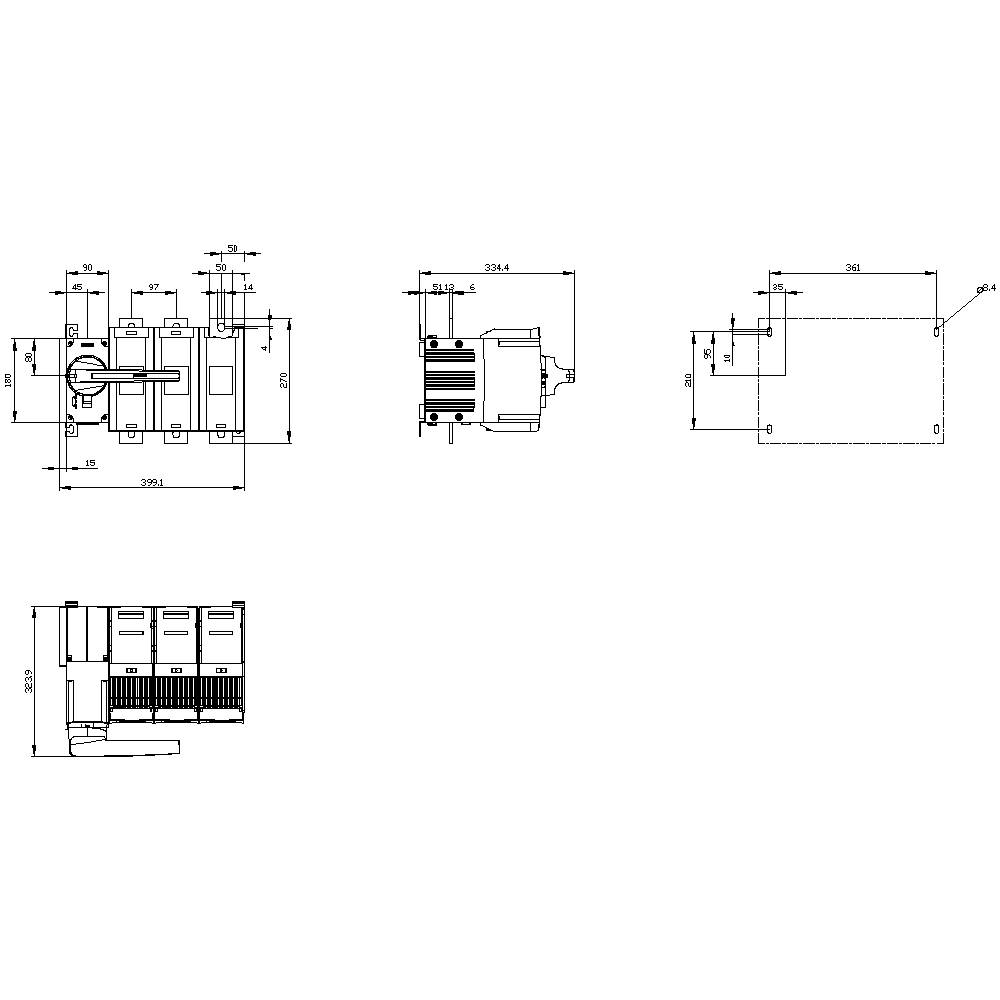

Technische Zeichnung zeigt die Abmessungen und Layout eines elektrischen Schalters mit mehreren Anschlüssen und Montageanweisungen.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

630 A

Kontaktart

8 Schließer

8 Öffner

Datenblatt (PDF)

Lieferung Di., 22. Sept.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 653,13

steuerfreie IGL

Kostenfreier Versand

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mo., 14. Sept.

Kostenfreier Versand

€ 1.412,50

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Technische Daten

Schutzart: IP20
Isolationsspannung: 1000 V
Farbe des Betätigungselements: grau
Umgebungstemperatur: -25 °C - +70 °C
Stoßspannungsfestigkeit: 12 kV
mechanische Lebensdauer: 6000
elektrische Lebensdauer: 1500
Befestigungsart: Bodenbefestigung
Ausführung des elektrischen Anschlusses: Flachanschluss
Baugröße des Lasttrennschalters: 5
Verlustleistung: 264 W

Produkt-Art: Lasttrennschalter

Kontaktart: 8 Schließer
8 Öffner

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Polzahl: 3

Abm.: (B x H x T) 395 x 270 x 335 mm

Nennstrom: 630 A

Nennstrom - gerundet: 630 A

Ausführung: Lasttrennschalter mit Sicherungen 3KF

Breite: 395 mm

Höhe: 270 mm

Tiefe: 335 mm

: sonstige

: 630 A

: 3

: 100 kA

: IP00

: NH2, NH3

: FALSE

: FALSE

: TRUE

: TRUE

: 355 kW

: 22 kA

: TRUE

: FALSE

: 690 V

: FALSE

: FALSE

: vorne

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1750441 Lasttrennschalter 3polig 630 A 8 Schließer, 8 Öffner 690 V/AC Siemens 3KF53632LF11

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1750441 Lasttrennschalter 3polig 630 A 8 Schließer, 8 Öffner 690 V/AC Siemens 3KF53632LF11

Beschreibung

Lasttrennschalter mit Sicherung 630A, Baugr. 5, 3-polig für NH-Sicherung Gr. 2 und 3 Frontantrieb links Komplettgerät mit Direktantrieb grau Flachanschluss Lasttrennschalter mit Sicherungen 3KF als Haupt- , NOT-AUS- oder Reparaturschalter. Lasttrennschalter mit Sicherungen 3KF ermöglichen je nach Baugröße das Ein- und Ausschalten eines Bemessungsstroms zwischen 32 und 800 A. Darüber hinaus bilden sie eine Sicherheitstrennfunktion in allen Niederspannungs-Stromkreisen. Lasttrennschalter mit Sicherungen 3KF sind optimiert für anspruchsvolle Anwendungen, bei denen NH-Sicherungen eingesetzt werden. 1. Variabel einsetzbare Lasttrennschalter mit Türkupplung oder Direktantrieb in fünf Baugrößen. 2. Einfaches Nachrüsten von Funktionen durch umfangreiches Zubehör. 3. Zuverlässiger Schutz vor Stromunfällen durch Abschließfunktionalität, Berührungsschutz und automatisch verriegelte Sicherungsabdeckung im eingeschalteten Zustand. 4. Robuste Technik mit hoher Kurzschlussfestigkeit für hohe Anlagenverfügbarkeit. 5. Schnelle Montage an der Hutschiene bei Baugrößen bis 80 A. 6. Effizientes Engineering mit umfangreichen CAx-Daten. 7. Sicherer Schutz auch für Windkraftanlagen bis 690 V + 10%.
