Lasttrennschalter 3polig 80 A 4 Wechsler 690 V/AC Siemens 3KD28320NE100 kaufen

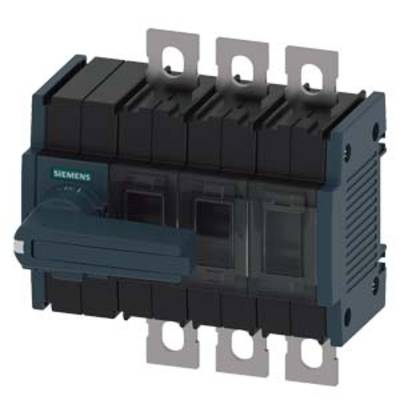

'Siemens' Lasttrennschalter in schwarz und grau, mit großem Schalterhebel, geeignet für industrielle elektrische Installationen.

Abbildung ähnlich

Schaltplan: Drei parallel geschaltete Schalter (1, 3, 5) sind mit drei unteren Schaltern (2, 4, 6) verbunden, gesteuert von -Q.

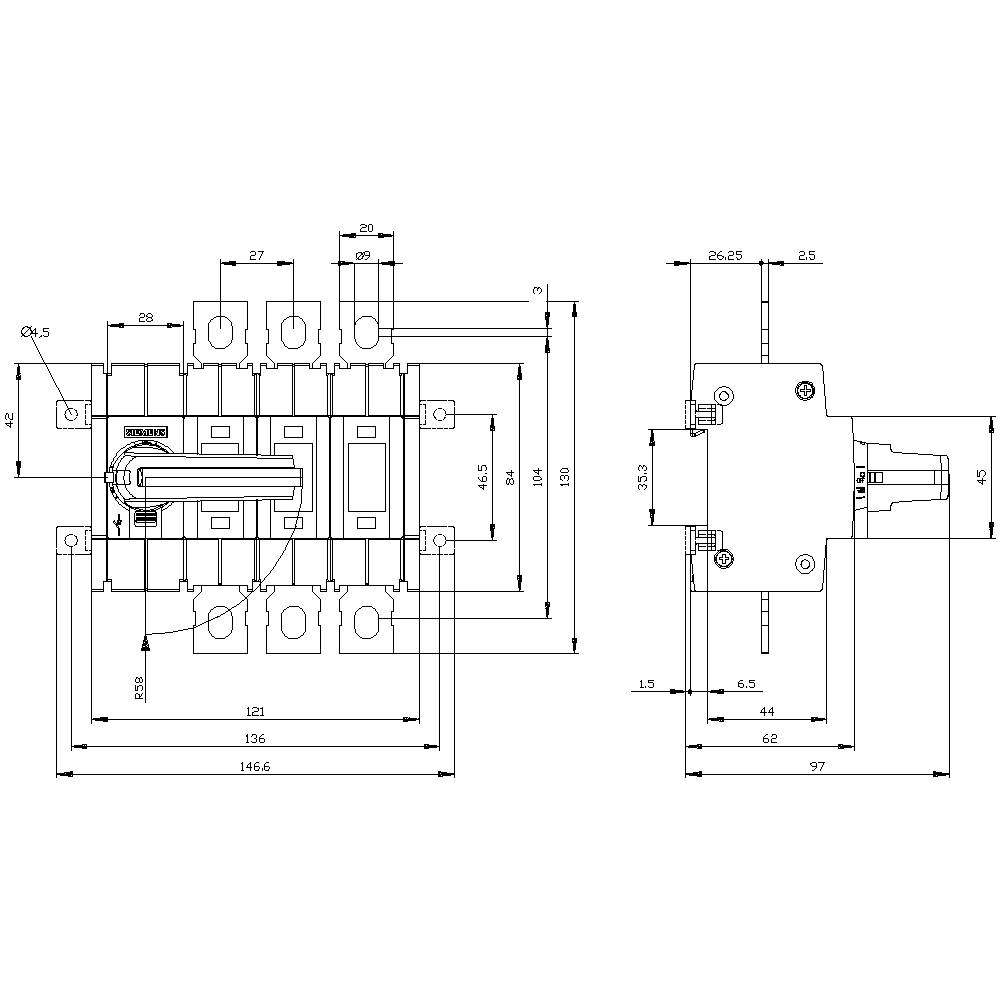

Technische Zeichnung eines elektrischen Schalters mit detaillierten Maßen in Millimetern. Vorder- und Seitenansicht mit Bohrungspositionen.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

80 A

Kontaktart

4 Wechsler

Datenblatt (PDF)

Lieferung Di., 22. Sept.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 71,71

steuerfreie IGL

€ 7,91

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mo., 14. Sept.

Kostenfreier Versand

€ 133,33

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Lasttrennschalter 80A, Baugr. 2, 3-polig Frontantrieb links Komplettger?t

Hauptschalter,Lasttrennschalter,SENTRON,Schalter,Trennschalter,Umschalter

Technische Daten

Schutzart: IP20
Isolationsspannung: 1000 V
Umgebungstemperatur: -25 °C - +70 °C
Stoßspannungsfestigkeit: 8 kV
mechanische Lebensdauer: 15000
elektrische Lebensdauer: 1500
Farbe des Betätigungselements: grau
Verlustleistung: 3.3 W
Ausführung des elektrischen Anschlusses: Flachanschluss
Baugröße des Lasttrennschalters: 2
Befestigungsart: Schraub- und Hutschienenbefestigung 35 mm

Produkt-Art: Lasttrennschalter

Kontaktart: 4 Wechsler

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Polzahl: 3

Abm.: (B x H x T) 121 x 168 x 97 mm

Nennstrom: 80 A

Nennstrom - gerundet: 80 A

Ausführung: Schalter

Breite: 121 mm

Höhe: 168 mm

Tiefe: 97 mm

: 0

: 0

: 80 A

: 3

: IP00

: 4

: 1

: TRUE

: FALSE

: Flachsteckanschluss

: FALSE

: langer Drehgriff

: TRUE

: TRUE

: TRUE

: 45 kW

: 4 kA

: grau

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 80 A

: 37 kW

: FALSE

: 80

: sonstige

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1735750 Lasttrennschalter 3polig 80 A 4 Wechsler 690 V/AC Siemens 3KD28320NE100

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1735750 Lasttrennschalter 3polig 80 A 4 Wechsler 690 V/AC Siemens 3KD28320NE100

Beschreibung

Lasttrennschalter 80A, Baugr. 2, 3-polig Frontantrieb links Komplettgerät mit Direktantrieb grau Flachanschluss inkl. Phasentrennwänden Lasttrennschalter 3KD bis 1600 A als leistungsf?higer Haupt-, NOT-AUS- oder Reparaturschalter. Lasttrennschalter 3KD bis 1600 A von Siemens bieten zuverl?ssig Personenschutz und gew?hrleisten hohe Anlagenverf?gbarkeit in Industrie, Infrastruktur und Geb?uden. Als Haupt-, NOT-AUS- oder Reparaturschalter schalten Lasttrennschalter 3KD elektrische Betriebsmittel unter Last verl?sslich und bieten eine Sicherheitstrennfunktion und -strecke in Niederspannungs-Stromkreisen. 1. Zuverl?ssiger Schutz vor Stromunf?llen. 2. Robuste Technik f?r hohe Anlagenverf?gbarkeit. 3. Vielf?ltig einsetzbar mit variablen Anschluss- und Antriebsarten. 4. Einfaches Nachr?sten zus?tzlicher Funktionen durch umfangreiches Zubeh?r. 5. Schnelle Montage an der Hutschiene bei Baugr??en bis 200 A. 6. Effizientes Engineering durch umfangreiche CAx-Daten. 7. Unkomplizierte Dokumentation mit dem Handbuch-Konfigurator. 8. Geeignet f?r Windkraft- und Solaranlagen.
