Lasttrennschalter Rot, Gelb 3polig 185 mm² 250 A 690 V/AC Siemens 3LD24050TK13 kaufen

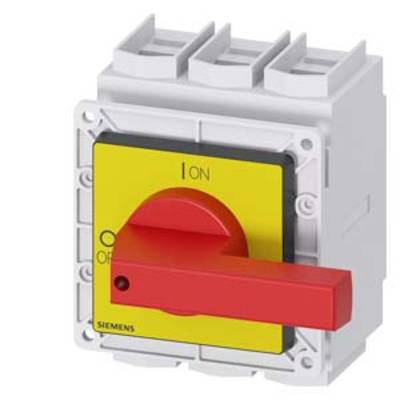

Ein roter Drehschalter auf gelbem Hintergrund, markiert mit 'ON' und 'OFF'. Steuert elektrische Geräte, robuste Bauweise.

Abbildung ähnlich

Schaltplan einer elektrischen Schaltung mit mehreren Kontakten und Verbindungen, markiertem Fehler bei 'L1'.

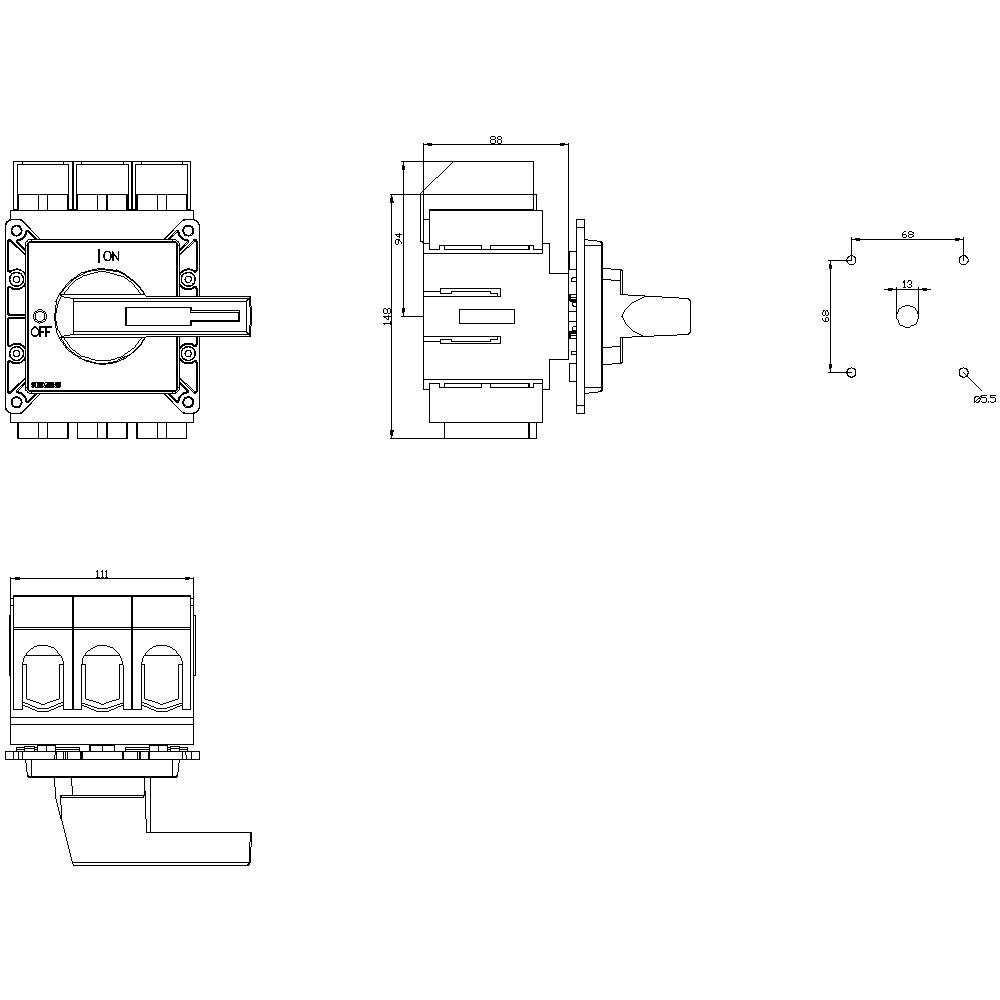

Technische Zeichnung eines Schalters mit Ansichten von vorne, seitlich und oben, Maße in Millimetern und detaillierte Komponenten zu sehen.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

250 A

Betriebsspannung (Details)

690 V/AC

Datenblatt (PDF)

Lieferung Fr., 18. Sept.

100 Stück

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 236,37

steuerfreie IGL

Kostenfreier Versand

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Do., 10. Sept.

Kostenfreier Versand

€ 454,17

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 3- polig, Iu=250A

Ein-Ausschalter,Hauptschalter,Lasttrennschalter,Schalter,Trennschalter,Umschalter

Technische Daten

Schutzart: IP65
Isolationsspannung: 690 V
Betriebsfrequenz: 50/60 Hz
Umgebungstemperatur: -25 °C - +55 °C
Stoßspannungsfestigkeit: 8 kV
mechanische Lebensdauer: 100000
elektrische Lebensdauer: 6000
Farbe des Betätigungselements: rot
Baugröße des Lasttrennschalters: 5
Verlustleistung: 108 W

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Herstellerfarbe: Rot
Gelb

Querschnitt: 185 mm²

Polzahl: 3

Abm.: (B x H x T) 112 x 169 x 94 mm

Nennstrom: 250 A

Nennstrom - gerundet: 250 A

Ausführung: Not-Aus-Schalter

Breite: 112 mm

Höhe: 169 mm

Tiefe: 94 mm

: 110 kW

: 0

: 0

: 250 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: TRUE

: Knebel

: TRUE

: TRUE

: TRUE

: 132 kW

: 4 kA

: rot

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 250 A

: FALSE

: 224

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1744149 Lasttrennschalter Rot, Gelb 3polig 185 mm² 250 A 690 V/AC Siemens 3LD24050TK13

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744149 Lasttrennschalter Rot, Gelb 3polig 185 mm² 250 A 690 V/AC Siemens 3LD24050TK13

Beschreibung

SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 3- polig, Iu=250A, Betriebsleistung / bei AC-23 A bei 400V: 132 kW, Frontbefestigt, Knebelantrieb, rot/gelb, 4-Loch Befestigung der Handhabe Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie. Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäusefür Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen. Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar. Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
