Lasttrennschalter Rot, Gelb 3polig 6 mm² 16 A 690 V/AC Siemens 3LD20220TK13 kaufen

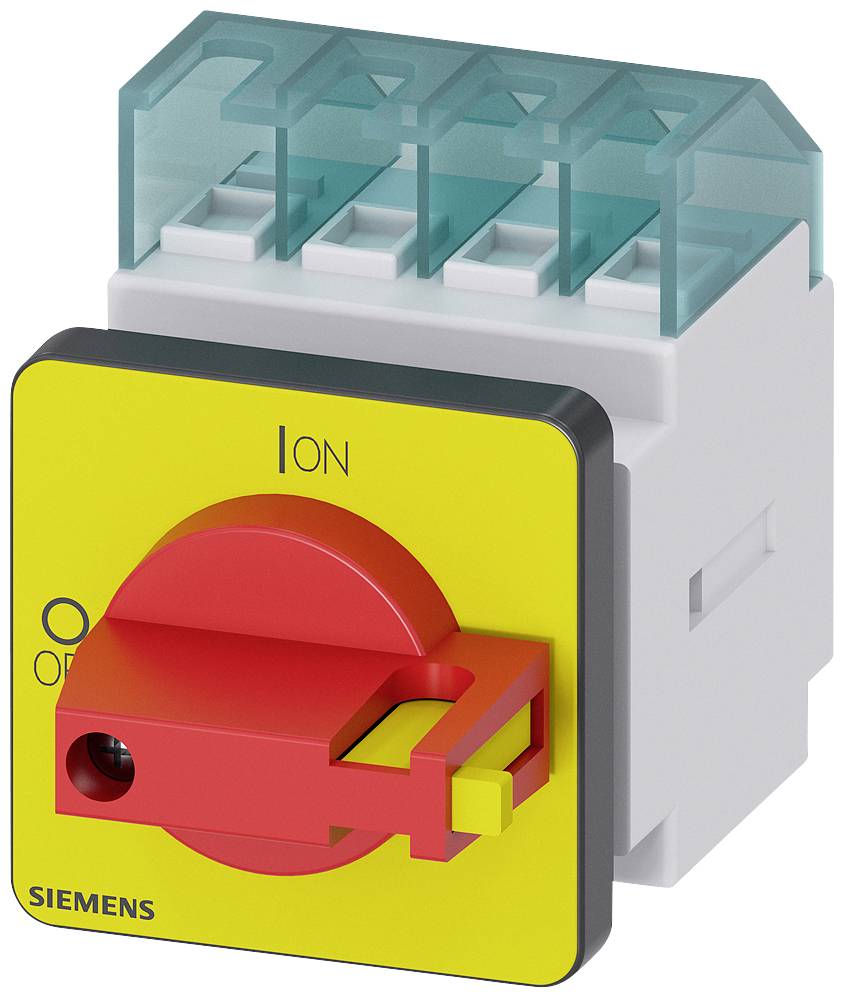

Drehschalter in Rot und Gelb, darauf der Text 'Siemens' und die Positionen 'ON' und 'OFF' in Englisch, zur Steuerung elektrischer Systeme.

Abbildung ähnlich

Ein Diagramm zeigt einen Stromkreis mit Schützen und Kontakten. Ein Kontakt 'L1' ist rot durchgestrichen, mögliche Fehlfunktion.

Technische Zeichnung eines Schalters mit Maßen: obere Ansicht zeigt 48x48 mm Frontplatte, seitlich 32,8 mm Tiefe, Bohrloch 10 mm Durchmesser.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

16 A

Betriebsspannung (Details)

690 V/AC

Datenblatt (PDF)

Lieferung Mo., 12. Okt.

89 Stück

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 17,68

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Di., 29. Sept.

8 Stück

Versand

€ 36,66

zzgl. MwSt.

Rechtliche Bedenken melden

Technische Daten

Schutzart: IP65
Isolationsspannung: 690 V
Betriebsfrequenz: 50/60 Hz
Umgebungstemperatur: -25 °C - +55 °C
Stoßspannungsfestigkeit: 6 kV
mechanische Lebensdauer: 100000
elektrische Lebensdauer: 6000
Farbe des Betätigungselements: rot
Baugröße des Lasttrennschalters: 1
Verlustleistung: 1.5 W

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Herstellerfarbe: Rot
Gelb

Querschnitt: 6 mm²

Polzahl: 3

Abm.: (B x H x T) 49 x 66 x 89.5 mm

Nennstrom: 16 A

Nennstrom - gerundet: 16 A

Ausführung: Not-Aus-Schalter

Breite: 49 mm

Höhe: 66 mm

Tiefe: 89.5 mm

: 6 kW

: 0

: 0

: 16 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: TRUE

: Knebel

: TRUE

: TRUE

: TRUE

: 8 kW

: 0.34 kA

: rot

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 16 A

: FALSE

: 16

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1741752 Lasttrennschalter Rot, Gelb 3polig 6 mm² 16 A 690 V/AC Siemens 3LD20220TK13

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1741752 Lasttrennschalter Rot, Gelb 3polig 6 mm² 16 A 690 V/AC Siemens 3LD20220TK13

Beschreibung

SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 3- polig, Iu: 16 A, Betriebsleistung / bei AC-23 A bei 400V: 7,5 kW, Frontbefestigt, Knebelantrieb, rot/gelb, 4-Loch Befestigung der Handhabe Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
