Lasttrennschalter Schwarz 3polig 16 mm² 32 A 690 V/AC Siemens 3LD22030TK51
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Lasttrennschalter
Nennspannung
690 V/AC
Polzahl
3
Nennstrom - gerundet
32 A
Betriebsspannung (Details)
690 V/AC
Datenblatt (PDF)
94 Stück
Alternativen anzeigen
Verkauf und Versand:
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 24,30
steuerfreie IGL
€ 7,91
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
SENTRON, Lasttrennschalter 3LD, Hauptschalter, 3-polig, Iu: 32 A
Highlights & Details
- Allgemein:
- Spulenspannung: 690 V
- Spulenspannung (min): 400 V
- Spulenspannung (max): 6000 V
- Schaltleistung: 640 A
- Anzahl der Pole: 3P
- Internationale Schutzart (IP-Code): IP65
- Breite: 67 mm
- Tiefe: 92,5 mm
- Höhe: 83 mm
- Verpackungsbreite: 80 mm
- Verpackungstiefe: 95 mm
- Verpackungshöhe: 70 mm
Technische Daten
- Schutzart: IP65
- Isolationsspannung: 690 V
- Betriebsfrequenz: 50/60 Hz
- Umgebungstemperatur: -25 °C - +55 °C
- Stoßspannungsfestigkeit: 6 kV
- mechanische Lebensdauer: 100000
- elektrische Lebensdauer: 6000
- Farbe des Betätigungselements: schwarz
- Baugröße des Lasttrennschalters: 2
- Verlustleistung: 5.4 W
- Produkt-Art
Lasttrennschalter
- Betriebsspannung (Details)
690 V/AC
- Nennspannung
690 V/AC
- Herstellerfarbe
Schwarz
- Querschnitt
16 mm²
- Polzahl
3

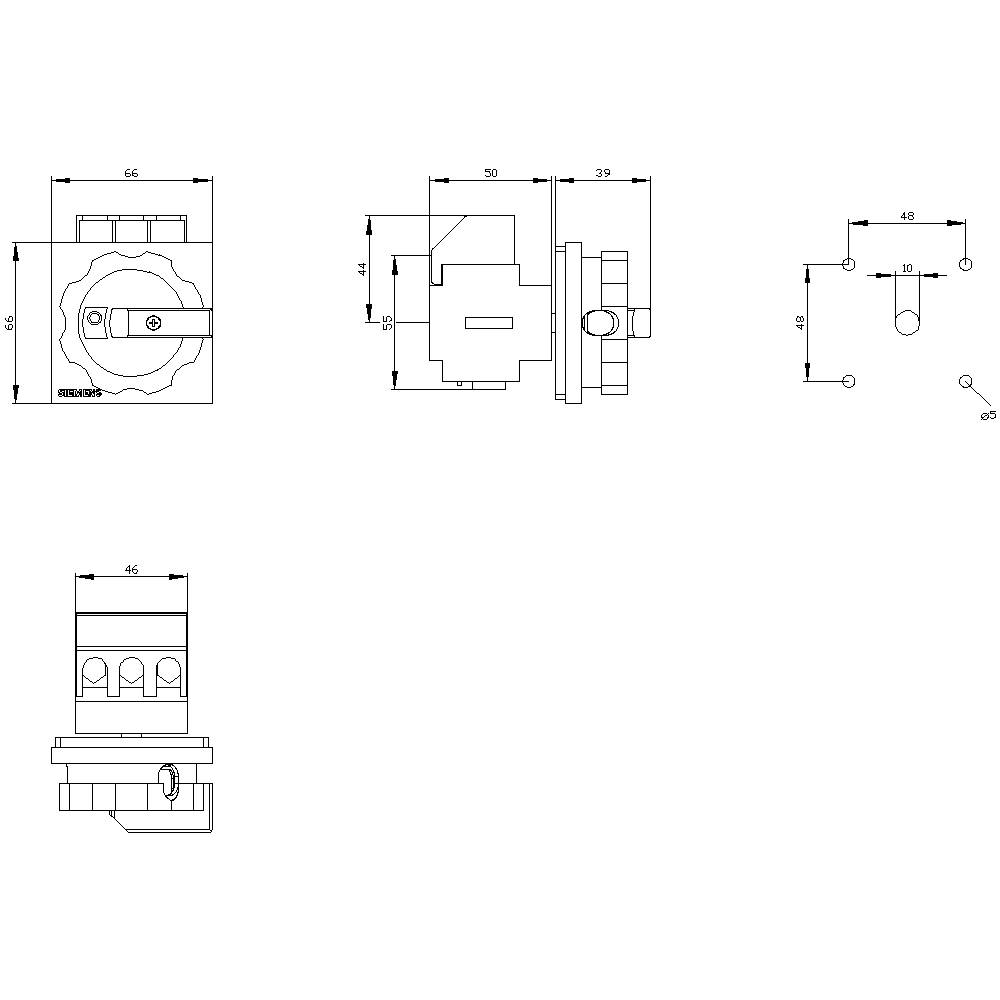

- Abm.
(B x H x T) 67 x 83 x 92.5 mm
- Nennstrom
32 A
- Nennstrom - gerundet
32 A
- Ausführung
Hauptschalter
- Breite
67 mm
- Höhe
83 mm
- Tiefe
92.5 mm
10 kW
0
0
32 A
3
IP65
0
1
TRUE
FALSE
Rahmenklemme
FALSE
kurzer Drehgriff
TRUE
TRUE
TRUE
12 kW
0.64 kA
schwarz
FALSE
TRUE
FALSE
FALSE
FALSE
690 V
FALSE
FALSE
Einbaugerät Festeinbautechnik
32 A
FALSE
22
sonstige
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1743134 Lasttrennschalter Schwarz 3polig 16 mm² 32 A 690 V/AC Siemens 3LD22030TK51
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1743134 Lasttrennschalter Schwarz 3polig 16 mm² 32 A 690 V/AC Siemens 3LD22030TK51
Beschreibung
SENTRON, Lasttrennschalter 3LD, Hauptschalter, 3-polig, Iu: 32 A, Betriebsleistung / bei AC-23 A bei 400V: 11,5 kW, Frontbefestigt, Drehantrieb, schwarz, 4-Loch Befestigung der Handhabe Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
Ausführung
- Allgemein:
- Anzahl der Pole: 3P
- Produktfarbe: Schwarz
- Spulenspannung: 690 V
- AC Eingangsfrequenz: 50 - 60 Hz
- Nominale Stromabgabe: 32 A
- Schaltleistung: 640 A
- Breite: 67 mm
- Tiefe: 92,5 mm
- Höhe: 83 mm
Lieferumfang
- Geliefert wird: Siemens Dig.Industr. Hauptschalter 3p. 32A 11,5kW/400V 3LD2203-0TK51, Verpackungseinheit: 1 Stk., EAN: 4011209402904
Hinweise
- Auftragsbezogene FertigungBitte beachten Sie, dass es sich bei diesem Produkt um eine Sonderbestellung handelt und eine Rückgabe des Produktes gemäß unseren AGB ausgeschlossen ist. Es besteht kein Widerrufsrecht (im Privatkundenbereich) bzw. kein freiwilliges Rückgaberecht (im Geschäftskundenbereich) für diesen Artikel.
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
