Lasttrennschalter Schwarz 4polig 16 mm² 16 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD30541TL51 kaufen

Ein schwarzer Drehschalter mit den Positionen '0' und '1'. Der Schalter ist mit einer elektrischen Klemmleiste verbunden.

Abbildung ähnlich

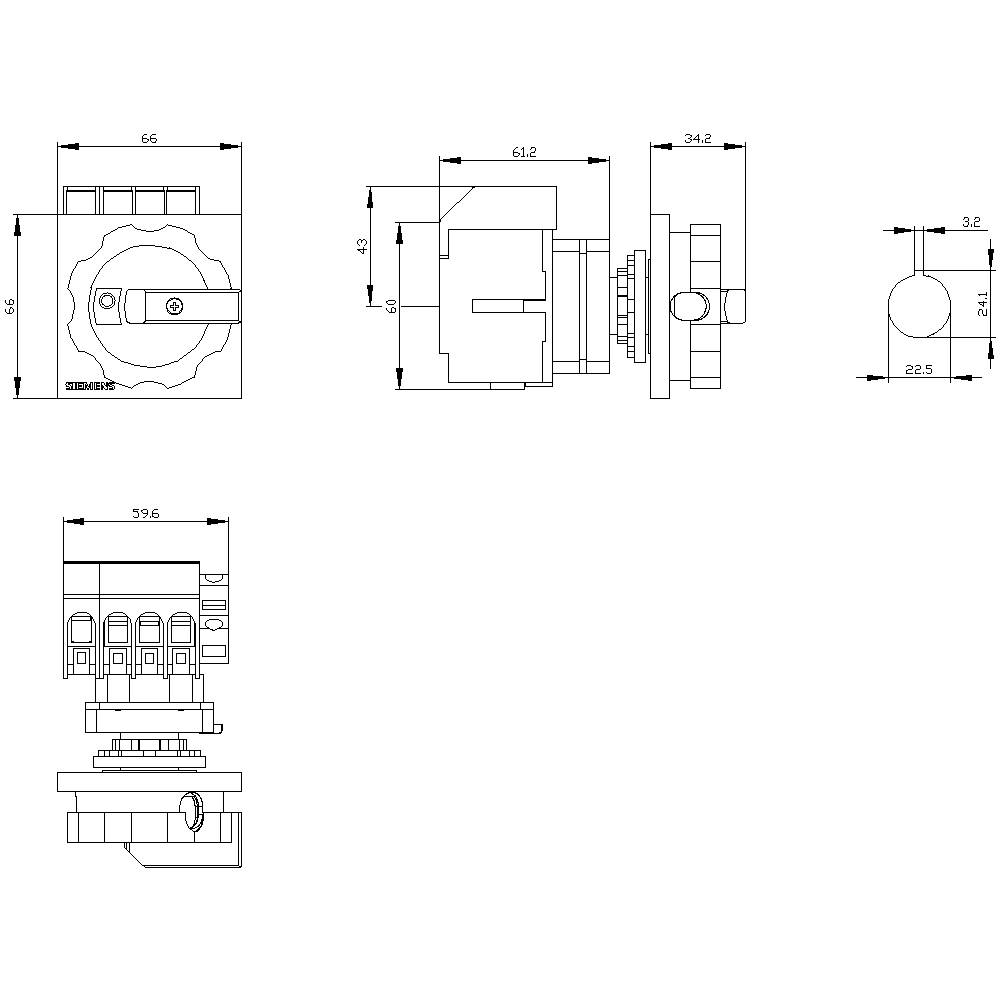

Technische Zeichnung eines Schalters mit mehreren Ansichten und Maßangaben in Millimetern.

1/2

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

16 A

Kontaktart

1 Schließer

1 Öffner

Datenblatt (PDF)

Lieferung Fr., 18. Sept.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 26,81

steuerfreie IGL

€ 7,91

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Do., 10. Sept.

Versand

€ 51,66

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Technische Daten

Schutzart: IP65
Isolationsspannung: 690 V
Betriebsfrequenz: 50/60 Hz
Umgebungstemperatur: -25 °C - +55 °C
Stoßspannungsfestigkeit: 6 kV
mechanische Lebensdauer: 100000
elektrische Lebensdauer: 6000
Farbe des Betätigungselements: schwarz
Verlustleistung: 2 W

Produkt-Art: Lasttrennschalter

Kontaktart: 1 Schließer
1 Öffner

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Herstellerfarbe: Schwarz

Querschnitt: 16 mm²

Polzahl: 4

Abm.: (B x H x T) 60 x 60 x 114 mm

Nennstrom: 16 A

Nennstrom - gerundet: 16 A

Ausführung: Hauptschalter

Breite: 60 mm

Höhe: 60 mm

Tiefe: 114 mm

: 6 kW

: 1

: 1

: 16 A

: 4

: IP65

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: FALSE

: kurzer Drehgriff

: TRUE

: TRUE

: TRUE

: 8 kW

: 0.5 kA

: schwarz

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 16 A

: FALSE

: 16

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1744411 Lasttrennschalter Schwarz 4polig 16 mm² 16 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD30541TL51

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744411 Lasttrennschalter Schwarz 4polig 16 mm² 16 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD30541TL51

Beschreibung

Lasttrennschalter 3LD3, Iu 16 A Hauptschalter 3-polig + N Bemessungsbetriebsleistung bei AC-23 A bei 400V 7,5kW Frontbefestigung Basisschalter mit Zentrallochbefestigung 22,5mm Drehantrieb schwarz 66 x 66 mm mit Hilfsschalter 1OE+1S Haupt- und NOT-AUS-Schalter SENTRON 3LD3 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Steuer- oder Schaltschränken insbesondere für kleine Maschinen wie Sägen, Kompressoren, Pumpen, Betonmischer, Bohrmaschinen, Fräsen oder Holzbearbeitungsmaschinen.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes. Vielseitig einsetzbar dank internationaler Approbationen. Eine mechanische Baugröße für fünf elektrische Baugrößen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
