Lasttrennschalter Schwarz 4polig 16 mm² 63 A 690 V/AC Siemens 3LD34500TL11 kaufen

Drehschalter von Siemens zeigt Stellung 'I' für Ein. Oben transparente grüne Klemmenabdeckung. Geeignet für elektrische Steuerungen.

Abbildung ähnlich

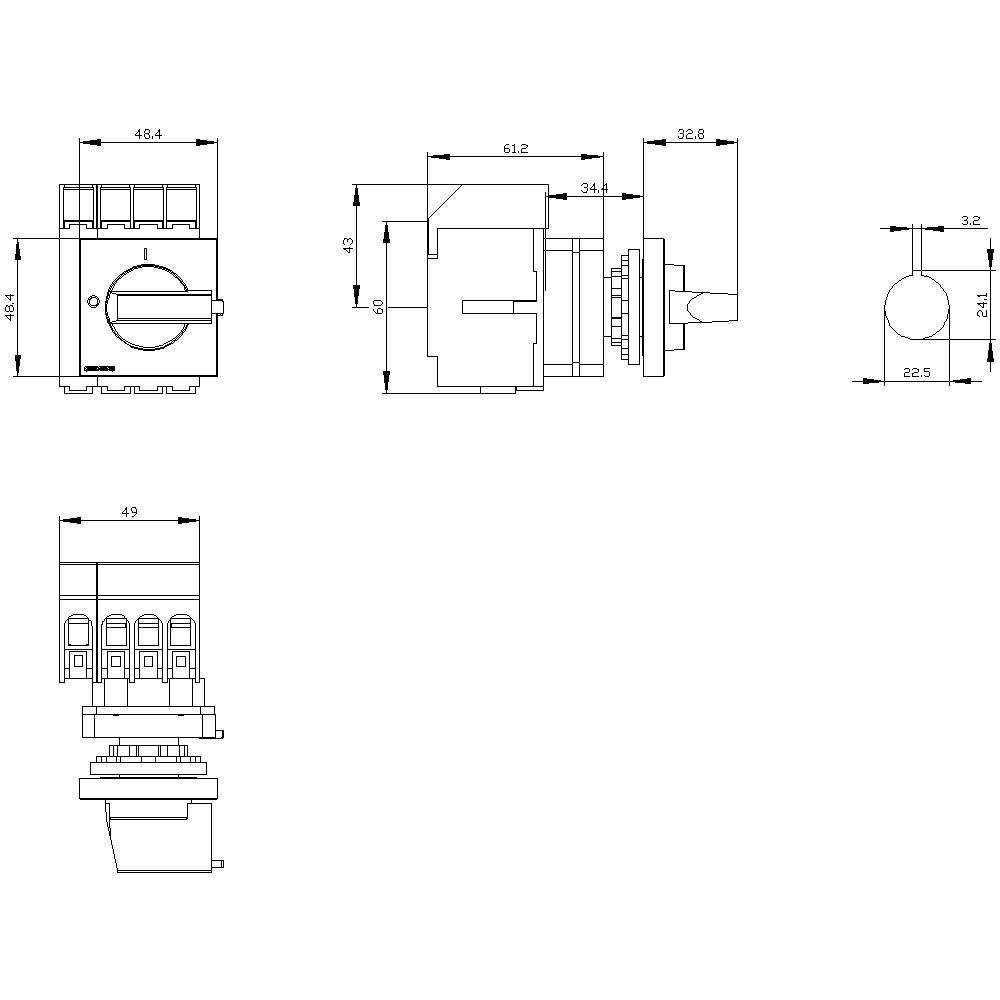

Elektrischer Schalter mit technischen Zeichnungen. Enthält Ansichten von vorne, der Seite und oben, mit Abmessungen in Millimetern.

1/2

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

63 A

Betriebsspannung (Details)

690 V/AC

Datenblatt (PDF)

Lieferung Mi., 21. Okt.

89 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 39,93

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Fr., 9. Okt.

Kostenfreier Versand

€ 76,66

zzgl. MwSt.

Rechtliche Bedenken melden

Technische Daten

Schutzart: IP65
Isolationsspannung: 690 V
Betriebsfrequenz: 50/60 Hz
Umgebungstemperatur: -25 °C - +55 °C
Stoßspannungsfestigkeit: 6 kV
mechanische Lebensdauer: 100000
elektrische Lebensdauer: 6000
Farbe des Betätigungselements: schwarz
Verlustleistung: 18 W

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Herstellerfarbe: Schwarz

Querschnitt: 16 mm²

Polzahl: 4

Abm.: (B x H x T) 49 x 60 x 114 mm

Nennstrom: 63 A

Nennstrom - gerundet: 63 A

Ausführung: Hauptschalter

Breite: 49 mm

Höhe: 60 mm

Tiefe: 114 mm

: 19 kW

: 0

: 0

: 63 A

: 4

: IP65

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: FALSE

: Knebel

: TRUE

: TRUE

: TRUE

: 22 kW

: 1 kA

: schwarz

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 63 A

: FALSE

: 43

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1699510 Lasttrennschalter Schwarz 4polig 16 mm² 63 A 690 V/AC Siemens 3LD34500TL11

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1699510 Lasttrennschalter Schwarz 4polig 16 mm² 63 A 690 V/AC Siemens 3LD34500TL11

Beschreibung

Lasttrennschalter 3LD3, Iu 63 A Hauptschalter 3-polig + N Bemessungsbetriebsleistung bei AC-23 A bei 400V 22,0 kW Frontbefestigung Basisschalter mit Zentrallochbefestigung 22,5mm Knebelantrieb schwarz 48x48 mm Haupt- und NOT-AUS-Schalter SENTRON 3LD3 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Steuer- oder Schaltschränken insbesondere für kleine Maschinen wie Sägen, Kompressoren, Pumpen, Betonmischer, Bohrmaschinen, Fräsen oder Holzbearbeitungsmaschinen.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes. Vielseitig einsetzbar dank internationaler Approbationen. Eine mechanische Baugröße für fünf elektrische Baugrößen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
